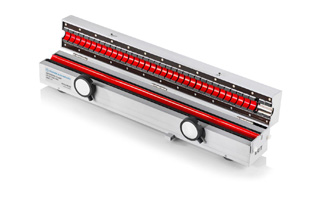

型号：MDS-21 名称：MDS-21 吸收钳
型 号：MDS-21名 称：MDS-21 吸收钳产品简介：MDS-21功率吸收钳满足CISPR 16-1-3 EN 55016-1-3对30 MHz至1000 MHz频率范围内干扰功率测量的要求，适用于筛选有效性测量 。
详细信息：
电器、机器和系统辐射的干扰必须符合国家标准和国际标准规定的限值。Meyer de Stadelhofen (MDS) 功率吸收钳配合电磁干扰测量接收机，用于按照CISPR 13/EN 55013、CISPR 14-1/EN 55014-1和EN 50083-2等标准测量电缆上的干扰功率。
它们还可与双端口测量设备结合使用，按照IEC 62153-4和EN 50083-2标准测量电缆的屏蔽效果。
MDS功率吸收钳也用于测试符合CISPR 12/EN 55012标准的高压点火系统的干扰抑制装置效率。
频率范围从30 MHz至1000 MHz
最大电缆直径：20 mm
夹子打开，便于插入测试电缆
滚珠轴承滚轮，便于自动测量中的连续使用
要求和校准符合CISPR 16-1-3
MDS-21简要指标 | ||
Frequency range | 30 MHz to 1000 MHz | |
Insertion loss | in line with CISPR 16-1-3 | 17 dB ±4 dB (nom.) |
Decoupling factor DF | in line with CISPR 16-1-3 | > 21 dB |
Decoupling factor DR | in line with CISPR 16-1-3 | > 30 dB |
Receiver input impedance | 50 Ω | |
Maximum permissible DC current or peak value of AC current | 30 A | |
Maximum permissible RF input power | immunity measurements | 5 W |
Maximum cable diameter | 20 mm | |
Maximum cable diameter | with spacer | 6 mm |
Connectors | ||
RF output/input | disturbance power/immunity measurements | N female, 50 Ω |
General data | ||
Operating temperature range | +5 °C to +45 °C | |
Storage temperature range | –40 °C to +70 °C | |
Dimensions, overall | W × H × D | 625mm × 106mm × 106mm |
Weight | 6.9 kg (15.2 lb) | |
