CNV 508N4系列4线8线耦合去耦网络

型号：CNV 508N4 名称：CNV 508N4系列4线8线耦合去耦网络

查看原图

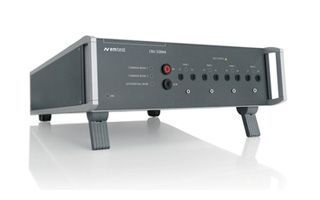

产品附图： (1/1)

收藏

型 号：CNV 508N4名 称：CNV 508N4系列4线8线耦合去耦网络产品简介：根据IEC60255-22-1可选所有耦合模式 通过OCS500N6进行远程控制 耦合0 5uF电容 每线去耦>1 5mH 电感 典型电压250V AC DC 典型电流4A 或16A AC DC

详细信息：

应用

      根据IEC 60255-22-1标准要求，CNV 508N4是用于量度继电器和保护设备的电子干扰测试的特殊的耦合去耦网络。规定电线上的0.5uF的电容要双倍于脉冲。每根线缆有大于1.5mH的电感以保护辅助设备不被直接连接到测试用脉冲上。在此测试中，频率为1MHz的阻尼震荡脉冲被用作干扰信号，由设备OCS500N6产生。

优点

      适用于IEC 60255-22-1标准的全自动耦合网络
      取决于不用测试的设置配置，采用差模的测试方式（同一对线中线对线）或者共模方式（一对线接地或者一对不接地，其余的都接地）。CNV508N4通过OCS 500N6选择所需的耦合方式以及需耦合的线来自动进行设置。测试中，最大可测试4对/8线。
      根据IEC 60255-22-1标准，测试不同条件下的量度继电器和保护设备可采用多种不同的方式。每对线都通过差模方式单独测试。共模方式适用于每一对线接地或者一对线不接，其余的都接地的情况。
      CNV 508N4系列是一款精密的CDNs，适用于全自动操作，通过OCS500N6进行的不同耦合方式的远程控制。根据所测试的耦合方式，该款仪器提供使用者最方便最可信赖的操作体验。所选择的耦合模式和电缆由LED灯直接显示。
