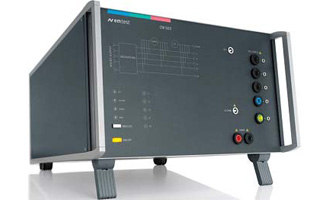

CNV 504N5系列4线耦合去耦网络

型号：CNV 504N5 名称：CNV 504N5系列4线耦合去耦网络

查看原图

产品附图： (1/1)

收藏

型 号：CNV 504N5名 称：CNV 504N5系列4线耦合去耦网络产品简介：耦合0 5uF电容 每线去耦1 5mH电感 典型电压50V或250V 典型电流4A

详细信息：

特点

        根据EN/IEC 61000-4-18 标准耦合阻尼震荡波
        耦合0.5uF 电容
        每线去耦1.5mH 电感
        典型电压50V 或250V AC/DC
        典型电流4A AC/DC

应用

      耦合去耦网络 用于测试量度继电器和保护设备
      根据EN/IEC 61000-4-18要求，CNV 504N5系列耦合去耦网络适用于测试信号/数据线上的阻尼震荡波。0.5uF的电容要求双倍于线上的脉冲值。每根线缆有1.5mH的电感以保护辅助设备不被直接连接到测试用脉冲上。在此测试中，频率为100kHz或1MHz的阻尼震荡波被用作干扰信号，由设备OCS500M6产生。CNV 504N5 系列提供最大可达250V的电压，直流/交流，最大电流为4A，直流/交流。
