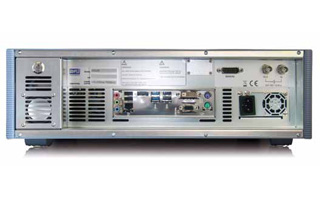

型号：DDA55 名称：DDA55 喀呖分析仪
型 号：DDA55名 称：DDA55 喀呖分析仪产品简介： 最大输入：127 dBμV 内置衰减器：Manual 0 ÷ 30 dB (10 dB Step) 灵敏度：35 dBμV Typ (Quasi-Peak) 动态范围：75dB Typ 射频遮蔽：3 V m 测试时间限制：120 minutes
详细信息：
全数字化非连续性干扰测试分析仪
精致设计与制造符合 CISPR 16 标准， 完全符合 CISPR 14-1 针对非连续性干扰测试，(称“喀呖”)之国际标准规范，配置先进 EMI 测试软件，多重窗口实时显示量测结果与时域分析功能，内置脉冲信号产生器。
DDA55非连续性干扰分析仪
DDA55 是一台与 PC 整合( Windows 7 OS) 结合先进软件，可快速，精确执行全自动的喀呖量测分析仪。
DDA55 不仅仅是一台GO/NO-GO测试仪并采用了多信道固定频率接收机量测之非连续干扰分析仪，可以实时提供分析何时，何处及喀呖发生之形式，此系统对于解决此类断续干扰问题具有极大的意义。
DEFINITIONS 定义
CISPR 14-1法规有描述针对家用的以及方便携带式手工具所产生的电磁辐射，包含电源线缆上所产生的非连性干扰(断续干扰)，此现象通称为 “ 喀呖”。
"喀呖声”定义那些持续时间小于200ms且两个骚扰信号之间的持续间隔时间大于200ms的干扰所有自动化可程序设计控制设备，电子开关，温控发热装置，及常用家电设备以及工业照明设备都会从电源线上随着振幅大小与重复率不同产生断续的干扰，这些干扰都具有比较大的干扰强度， 但具低的重复率。
APPLICABLE STANDARDS适用标准
因”喀呖声”具明显超过稳态干扰的强度，且此干扰持续时间却是非常短暂的，CISPR14-1针对此类产品的干扰制定了测试的标准， IEC61000-6-3 主要针对于住宅及照明限值标准， IEC61000-6-4中的工业标准与 EN55103 中针对专业的视频/音频产品的限值测试标准要求。
针对此些产品都需要进行长时间的测试，每个产品的单相测试都需要经过几个小时才能完成测试. AFJ 公司所设计的 DDA55 喀呖声分析仪，每个固定接收机通道都可以独立进行测试 且可同时进行多通道量测，因此可以大大节省测试的时间。
CISPR COMPLIANCE兼容性
DDA55 采用四个并行独立通道的固定频率 (150kHz，500kHz，1.4MHz，30MHz)的射频接收机，每个测试通道都可执行”峰值及准峰值”检波能力完全符合CISPR16-1-1的标准要求，准峰值检波器设计依据CISPR 14-1标准进行测试，集结示波器(时域量测)功能，系统同时提供符合CISPR16-1-1标准要求的全部，单及多个干扰脉冲信号产生器。
DDA55/VCCI 选项_可依据日本 VCCI 辐射标准要求提供可选 500kHz/ 550kHz 之固定频率射频接收机模块。
PC 通过LAN高速网口与DDA55进行连接实现自动配置与测试及输出测试结果报告，透过先进的软件控制分析，并支持WINDOWS7操作系统。
可进行所有测试参数设置完全符合CISPR14-1标准或是自定议及其他标准，所有DDA55测试讯息都能实时显示于PC屏幕上，且每个独立的测试通道都能对应到个别量测窗口上。
DDA55 可同时对四个通道进行峰值 及准峰值采样并识别与计算所有的喀呖 (短，长.快长，连续噪音以及开关切换操作) 并可将量测波形图 与数据格式储存于PC硬盘上(无储存上限)，执行自动量测与报告生成DDA55 测试讯息都能实时显示于PC屏幕上且每个独立的测试通道都能对应到个别量测窗口上。
DDA55 内置功率计可以实现连续监测 EUT电流消耗情况，事实上大的频带宽信号包含所有频率所产生喀呖(Click )的频率分量，电流的变动(突变)是与喀呖有关的。
