CTR 2 静电靶的校验设置

电流靶CTR 2 经验证满足标准要求，在频率达到1GHz时，插入损耗为+/-0.5dB，在频率达到4GHz时，插入损耗为+/-1.2dB。

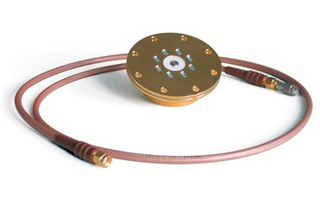

除了可以进行电流监测外，CTR 2 还带有一个Huber+Suhner 2W/20dB 衰减器、一根带有RG400 接头的1m 长Huber+Suhner 同轴电缆。
静电靶、衰减器A 和电缆C
所组成的"T-A-C"链接在此设置中获得校准。衰减器B 和C则并非必需部件。

插入损耗

S21 测量CTR 2 静电靶
此图给出了典型的"T-A-C" 链设置下的插入损耗特性。

CTR 2-AD 50 OHM 锥形适配器线

50 OHM 适配器线，用于校准CTR 2 静电靶
50ohm 锥形适配器线将50Ohm 电缆与CTR 2静电靶的输入端相连。适配器线一端的直径与50Ohm同轴电缆相等，并呈几何级拓展至与静电靶相等的直径。如果由直径比d/D（参考IEC/EN 61000-4-2 标准figure 2)计算得出的静电靶的阻抗不等于50Ohm，那么相应的，静电靶适配器线的内置导体的外直径应当等于电流靶内置电极的直径。
阻抗的计算考虑到了锥形适配器线的填充材料（通常为空气）的电容率（介电常数）。静电靶的适配器线从DC 到4GHz 的阻抗应为50ohm +/-2%。两个面对面安装的静电靶适配器线的反射系数，在频率达到1GHz 时应当优于30dB，在频率达到4GHz 时应当优于20dB；并且，在相同的配置下，插入损耗应当少于0.3dB。

静电放电波形校验

如何校验ESD脉冲？

EM TEST 推荐下列符合EN/IEC 61000-4-2
标准要求的设备：
- 带宽至少为2GHz 的示波器
- 法拉第笼
- EM TEST CTR 2 静电靶
只有进行正确的示波器设置，才能捕捉到正确的波形。正确的设置需要分别在+/-2kV, +/-4kV, +/-6kV 和+/-8kV时测量脉冲，在每一电压等级都需测量以下四个参数：
- 初始峰值电流
- 从初始峰值电流值的10% 至90% 的上升时间
- 30ns 时的电流值
- 60ns 时的电流值
建议将初始峰值和上升时间测量的时域设置为
1ns/Div，将30ns 和60ns 时电流测量的时域设为
10ns/Div。

测量设置

利用屏蔽室进行脉冲验证设置
本图显示了测量设备、CTR 2 静电靶和待验证的静电放电模拟器的正确布置。从图中可以看到，接地回路电缆需要从中点向后拉，以形成环状。这一点非常重要。由于接地回路电缆有可能会严重影响静电放电脉冲，特别是在30ns 和60ns 点测试时，因此如果忽略了这一点，脉冲特性将会受到振荡范围的影响。

如何计算比率？

峰值电流和测量峰值电压的关系
将阻抗和衰减至代入下列公式可得到正确比例：Ip = 5 x Vm
其中：
Vm 是示波器测量到的电压信号
V1 是通过CTR 2 静电靶测量的电压
Ip 是放电电流
因此：
V1 = 20dB x Vm = 2ohm x Ip
Ip = 20dB x Vm/2ohm
例如：
7.5A 放电电流可令示波器显示电压读数为1.5V

技术数据

测量电阻

2ohm ±5%

设计标准

符合IEC 61000-4-2 标准Ed.2: 2008

安装

静电校准靶应当安置于屏蔽室的墙壁上，或安装在尺寸不小于1.2m x1.2m 的金属板上。

输出

同轴SMA 连接器

衰减器

根据示波器的输入情况，将衰减器连接在CTR 2 的输出端。

插入损耗

频率达到1GHz 时为+/-0.5dB
频率达到4GHz 时为+/-1.2dB
插入损耗必须在"T-A-C"(校准靶－衰减器－电缆)链接设置下进行测量，不能仅仅测量校准靶。

静电放电测试电压

±30kV

尺寸

70mm (直径) x 30mm

重量

约400g

选件

CTR 2-AD

50ohm 适配器线，用于验证CTR 2;按照EN/IEC 61000-4-2标准，频率达到4GHz 时，50ohm±2%
