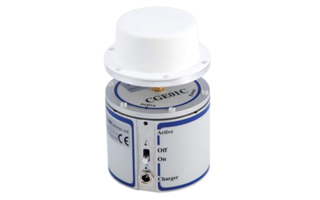

CGE01 梳状信号发生器

型号：CGE01 名称：CGE01 梳状信号发生器

查看原图

产品附图： (1/1)

收藏

型 号：CGE01名 称：CGE01 梳状信号发生器产品简介：输出稳定 传导和辐射选件 50 MHz to 18 GHz输出 50 MHz步长 结构紧凑，方便携带 电池供电

详细信息：

     梳状信号发生器（CGE）,覆盖频率范围50 MHz - 18 GHz、250 MHz -26 GHz、900 MHz － 40 GHz，最初是为评估产品机箱的屏蔽性能而开发的，近几年来随着各类电子设备工作频率的不断提高，使得CGE逐渐成为EMC实验室和制造商们寻找的在GHz频段测定设备特性及EMC的测量工具。

特点

特点

说明

输出稳定

可重复测量

传导和辐射选件

兼顾传导及辐射系统评估

50 MHz to 18 GHz输出

覆盖很广的频率范围

50 MHz步长

符合CISPR 16验证方法

结构紧凑，方便携带

-地点和坏境对比
-屏蔽性能测量，包括小附件

电池供电

没有电源和互相连接的电缆影响测试

应用

        CISPR16

        屏蔽防护性能测试：例如台式电脑、服务器、无线通用设备

        辐射测量系统确认和校准

        参考源用于：

          -- 日常的预测试检查
          -- 长期性能监测
          -- 频谱分析仪/接收机预检查

        对暗室反射（搅拌模式）性能的研究

        测试滤波器的性能

        电缆损耗的测量

        实验室内部的测试程序

        水平测试程序



制造商的校准

CAL13

传导输出功率，0 GHz to 18 GHz，使用光谱分析仪测量，(只用于CGE01C)

CAL09

辐射场强，1 GHz to 18 GHz，使用光谱分析仪测量3米距离(只用于CGE01R 或者CGE01C带 monocone 天线)

 技术参数

频率范围

50 MHz to 18 GHz直接连接50Ω系统
1 GHz to 18 GHz辐射测试使用一体化天线(CGE01R)或者附加的monocone 天线(CGE01C)

步长

80 MHz or 100 MHz 可切换
(50 MHz or 80 MHz可切换版本，接受特殊指令)

输出连接器

50 Ω SMA 插座 (只用于CGE01C)

温度稳定性

1 GHz to 16 GHz: <0.5 dB 或者
100 MHz to 18 GHz: <2 dB, 在温度环境 15 °C to 35 °C

时间稳定性

典型 <1 dB 在12月周期内

尺寸

CGE01C 带电池组 – 76mm diameter × 64mm (74mm包括连接器)
CGE01C 不带电池组 –76mm diameter × 18mm (28mm包括连接器)
CGE01R 带电池组 – 76mm diameter × 92mm
CGE01R 不带电池组 – 76mm diameter × 46mm

供电

5 V 2 AHr 电池组
外部输入4.75 V to 7.5 V, 300 mA

工作时间

6.5 小时典型，附带一个完全充电的电池组

指示灯

模式1; 80 MHz 步幅. 模式2; 50 MHz 或者 100 MHz 步幅

 附件：

MCN02

可拆卸onocone 天线(1 GHz-18 GHz 状态最佳当使用CGE01C)

BP01

5 V 2 AHr 可拆卸电池组
