FPL1000 频谱分析仪

型号：FPL1000 名称：FPL1000 频谱分析仪

查看原图

产品附图： (1/9)

收藏

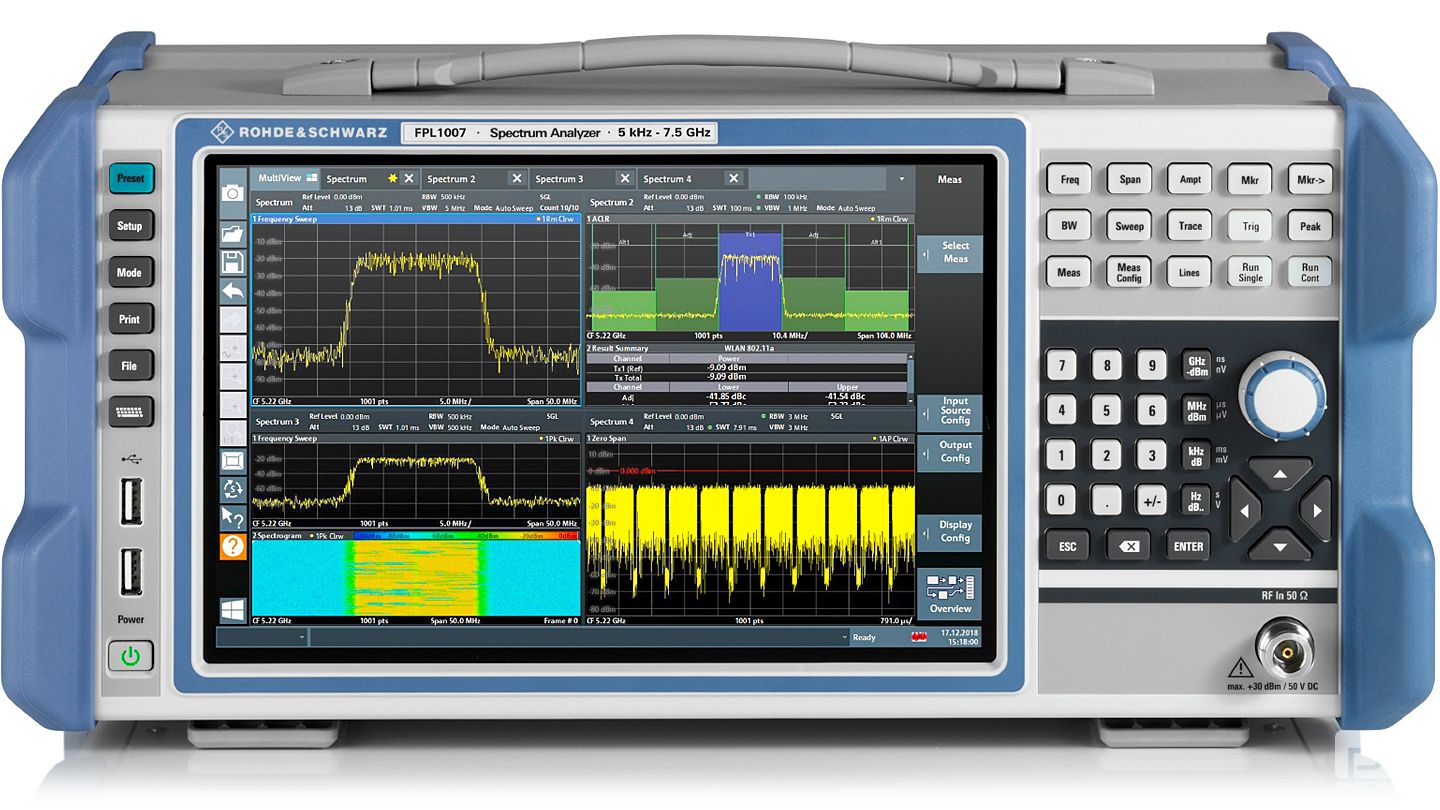

型 号：FPL1000名 称：FPL1000 频谱分析仪产品简介：FPL1000 和示波器或万用表一样不可或缺。它是一款单机可执行多种测量任务的仪器。该仪器不仅支持频谱分析，而且支持使用功率探头的高度精确的功率测量以及模拟和数字调制信号的分析。

详细信息：

主要特点

        频率范围介于 5 kHz 至 7.5 GHz
        SSB 相位噪声：1 GHz 载波、10 kHz 偏置时典型值为 –108 dBc (1 Hz)
        使用前置放大器时的 DANL：–166 dBm，10 MHz 至 2 GHz
        轻便小巧
        40 MHz 分析带宽（可选）

FPL1000规格

FPL1000 规格

频率

频率范围

R&S®FPL1003

5 kHz 至 3 GHz


R&S®FPL1007

5 kHz 至 7.5 GHz

频率分辨率


0.01 Hz

带宽

分辨率带宽 (–3 dB)

扫描滤波器

100kHz 至 10MHz（按 1/2/3/5 序列）


FFT 滤波器

1 Hz 至 50 kHz（按 1/2/3/5 序列）

信号分析带宽（均衡化）

标配

标称值 10 MHz


带 R&S®FPL1-B40 选件

标称值 40 MHz

显示平均噪声电平 (DANL)

射频前置放大器关闭

5 kHz ≤ f < 100 kHz

典型值 –143 dBm


100 kHz ≤ f < 5 MHz

< –140 dBm，典型值 –143 dBm


5 MHz ≤ f < 3 GHz

< –149 dBm，典型值 –152 dBm


3 GHz ≤ f < 5 GHz

< –143 dBm，典型值 –146 dBm


5 GHz ≤ f ≤ 7.5 GHz

< –140 dBm，典型值 –143 dBm

射频前置放大器开启（增益标称值 20 dB）

3 MHz ≤ f < 10 MHz

< –155 dBm，典型值 –158 dBm


10 MHz ≤ f < 2 GHz

< –163 dBm，典型值 –166 dBm


2 GHz ≤ f < 3 GHz

< –162 dBm，典型值 –165 dBm


3 GHz ≤ f < 5 GHz

< –158 dBm，典型值 –161 dBm


5 GHz ≤ f < 7 GHz

< –156 dBm，典型值 –159 dBm


7 GHz ≤ f < 7.5 GHz

< –155 dBm，典型值 –158 dBm

衰减和增益

衰减器设置范围

标配

0 dB 至 45 dB（按 5 dB 步进）


带 R&S®FPL1-B25 选件

0 dB 至 45 dB（按 1 dB 步进）

PRF 前置放大器增益

带 R&S®FPL1-B22 选件

标称值 20 dB

互调

输入混频器 1 dB 压缩（双音）

射频衰减 0 dB，射频前置放大器 = 关闭

标称值 +7 dBm

三阶截止点 (TOI)

射频衰减 0 dB，电平 2 × –20 dBm，
∆f > 5 × 分辨率带宽或 10 kHz（取数值较大者），
射频前置放大器 = 关闭



10 MHz ≤ fin < 300 MHz

> 13 dBm，典型值 16 dBm


300 MHz ≤ fin < 3 GHz

> 17 dBm，典型值 20 dBm


3 GHz ≤ fin ≤ 7.5 GHz

> 15 dBm，典型值 18 dBm


带 R&S®FPL1-B22 选件，
射频衰减 0 dB，电平 2 × –40 dBm，
∆f > 5 × 分辨率带宽或 10 kHz（取数值较大者），
射频前置放大器 = 关闭



5 MHz ≤ fin < 7.5 GHz

标称值 0 dBm

相位噪声

SSB 相位噪声

频率 = 1000 MHz，载波偏置



100 Hz

标称值 –88 dBc (1 Hz)


1 kHz

<–99 dBc (1 Hz)


10 kHz

< –105 dBc (1 Hz)，典型值 –108 dBc (1 Hz)


100 kHz

< –110 dBc (1 Hz)，典型值 –115 dBc (1 Hz)


1 MHz

< –130 dBc (1 Hz)，典型值 –135 dBc (1 Hz)


10 MHz

标称值 –152 dBc (1 Hz)

整体幅度精度

总体测量不确定度

信号电平 –50 dB 至 0 dB（低于参考电平）
信噪比 > 20 dB，
自动扫描时间，扫描类型 = FFT，
射频衰减 10 dB、20 dB、
30 dB、40 dB，射频前置放大器 = 关闭，
跨度/分辨率带宽 < 100，95% 置信水平，
+20°C 至 +30°C

0.5 dB


1 MHz ≤ f < 3 GHz

0.5 dB


3 GHz ≤ f < 7.5 GHz

0.8 dB



订货信息

型号

说明

订货号

备注

FPL1003

Signal and spectrum analyzer

1304.0004.03


FPL1007

Signal and spectrum analyzer

1304.0004.07


FPL1-B4

OCXO reference frequency

1323.1902.02

retrofit in service center

FPL1-B5

Additional interfaces

1323.1883.02

user-retrofittable IF/video/demod out, user port, noise source control, power sensor, AF output, loudspeaker

FPL1-B10

GPIB interface

1323.1890.02

user-retrofittable

FPL1-B19

Second hard disk (SSD)

1304.0427.02

user-retrofittable mounted on PC board, including analyzer firmware

FPL1-B22

RF preamplifier (3GHz/7.5GHz)

1323.1719.02

user-retrofittable

FPL1-B25

1 dB steps for electronic attenuator

1323.1990.02

user-retrofittable

FPL1-B30

DC power supply 12 V/24 V

1323.1877.02

user-retrofittable

FPL1-B31

Internal lithium-ion battery

1323.1725.02

retrofit in service center; including 2 battery packs and internal charging unit

FPL1-B40

40 MHz analysis bandwidth

1323.1931.02

user-retrofittable

FPL1-K7

AM/FM/鯩 measurement demodulator

1323.1731.02


FPL1-K9

Power sensor measurement with R&S甆RPxx power sensors

1323.1754.02

supports NRPxx power sensors

FPL1-K30

Noise figure and gain measurements

1323.1760.02

requires FPL1-B5

FPL1-K54

EMI measurement application

1323.1783.02


FPL1-K70

Vector signal analysis

1323.1748.02


FPL1-K70M

Multi-modulation analysis

1323.1625.02

requires FPL1-K70

FPL1-K70P

BER measurements with PRBS data

1323.1631.02

requires FPL1-K70

FSPC

License dongle

1310.0002.03


VSE

Vector signal explorer base software

1320.7500.06


VSE-K70

Vector signal analysis

1320.7522.06


VSE-K106

EUTRA/LTE NB-IoT

1320.7900.06
