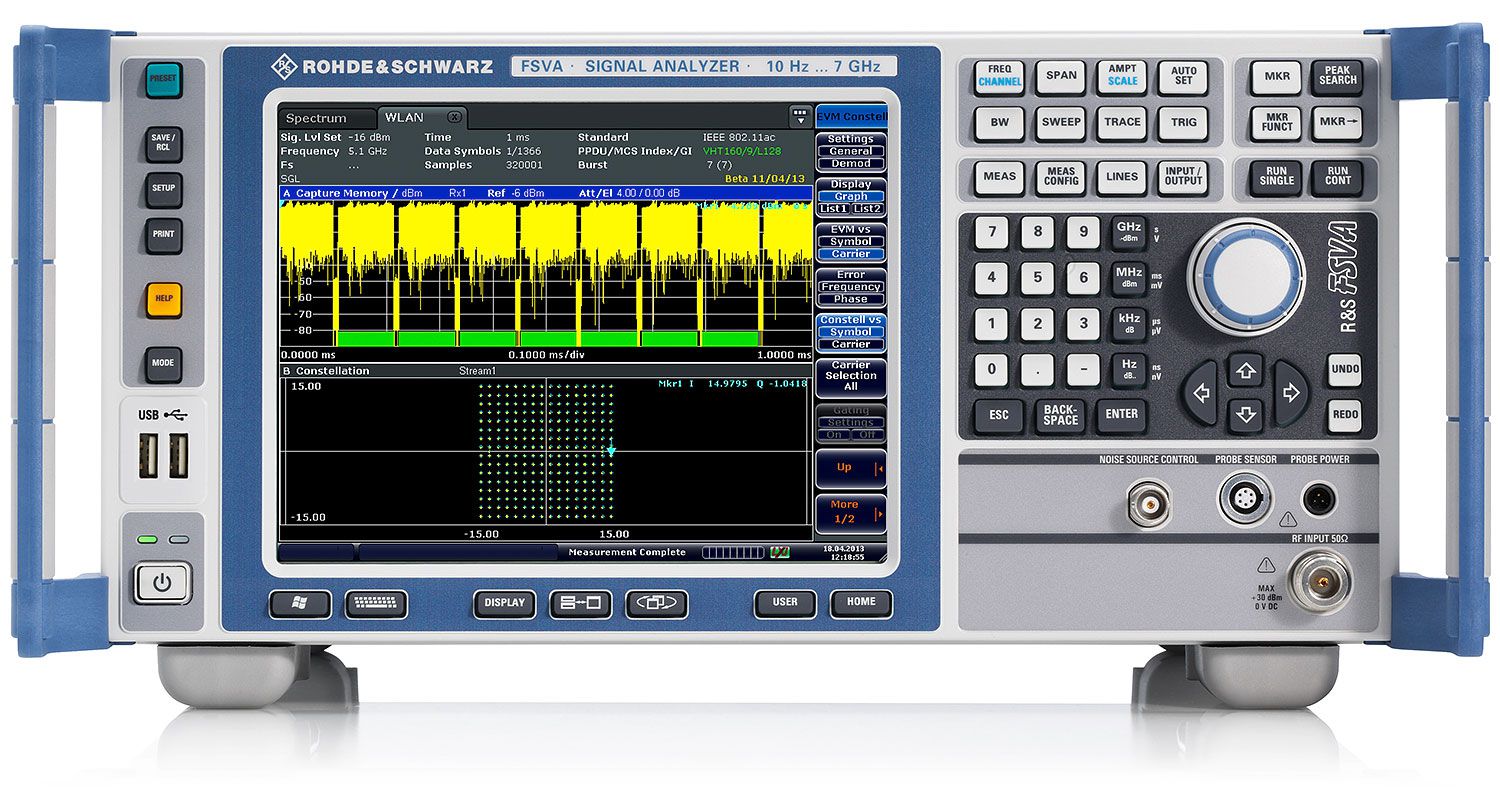

型号：FSVW 名称：FSVA 信号和频谱分析仪
型 号：FSVW名 称：FSVA 信号和频谱分析仪产品简介：FSVA是多功能信号及频谱分析仪系列，适用于参与射频系统的开发、生产、安装以及维修的用户。高动态范围及低相位噪声使FSVA 成为理想的仪器，适用于要求严苛的频谱测量，比如使用FSV-K40 选件进行有关窄带信号的 ACLR 测量以及相位噪声测量。可选 YIG 预选器旁路支持在仪器的全频率范围内（最高 40 GHz）进行最高 160 MHz 分析带宽的信号分析。
详细信息：
频率范围最高为 4/7/13.6/30/40 GHz
最高 160 MHz 信号分析带宽
基于触摸屏的用户界面，操作便捷直观
0.4 dB 电平测量不确定性（最高 7 GHz）
低显示平均噪声电平 (DANL)（R&S®FSVA 的 DANL 通常为 –168 dBm (1 Hz)）
高三阶截止点 (TOI)（R&S®FSVA 的 TOI 通常为 20 dBm）
极低的相位噪声（在 1GHz 载波频率及 10kHz 偏置下，R&S®FSVA 的相位噪声通常为 –118 dBc (1 Hz)）
涵盖相位噪声、噪声系数、矢量信号分析、模拟解调、EMI 诊断的通用测量应用
支持 LTE（包括 LTE Advanced）、WLAN（包括 IEEE 802.11ac）、WCDMA/HSPA+、TD-SCDMA、GSM/EDGE、CDMA2000®/1xEV-DO、Bluetooth® 的无线测量应用
在使用谐波混频器的情况下，频率最高达 500GHz
使用可拆固态盘或硬盘驱动器，以确保测试数据的机密性
频率 | ||
频率范围 | R&S®FSVA4 | 10 Hz 至 4 GHz |
R&S®FSVA7 | 10 Hz 至 7 GHz | |
R&S®FSVA13 | 10 Hz 至 13.6 GHz | |
R&S®FSVA30 | 10 Hz 至 30 GHz | |
R&S®FSVA40 | 10 Hz 至 40 GHz | |
参考频率的老化 | 1×10-6 | |
带 R&S®FSV-B4 选件 | 1×10-7 | |
带 R&S®FSV-B14 选件 | 4×10-9 | |
分辨率/带宽 | ||
分辨率带宽 | 标准扫描 | 1 Hz 至 10 MHz |
标准扫描，零跨度 | 1 Hz 至 10 MHz，20 MHz，28 MHz1) | |
FFT 扫描 | 1 Hz 至 3 MHz | |
信道滤波器 | 100 Hz 至 10 MHz | |
EMI 滤波器 | 200 Hz，9 kHz，120 kHz，1 MHz | |
视频滤波器 | 1 Hz 至 10 MHz，20 MHz，28 MHz，40 MHz1) | |
信号分析带宽 | 28 MHz | |
带 R&S®FSVA-B40 选件 | 40 MHz2) | |
带 R&S®FSV-B160 选件 | 160 MHz2) | |
显示平均噪声电平 (DANL) | ||
DANL（1 Hz 带宽） | 1 GHz | < –152 dBm，–155 dBm（典型值） |
3 GHz | < –151 dBm，–153 dBm（典型值） | |
7 GHz | < –148 dBm，–151 dBm（典型值） | |
13 GHz | < –148 dBm，–151 dBm（典型值） | |
30 GHz | < –144 dBm，–147 dBm（典型值） | |
40 GHz | < –136 dBm，–139 dBm（典型值） | |
带前置放大器， | 1 GHz | < –165 dBm，–168 dBm（典型值） |
3 GHz | < –163 dBm，–166 dBm（典型值） | |
7 GHz | < –163 dBm，–166 dBm（典型值） | |
带前置放大器， | 10 GHz | < –164 dBm，–167 dBm（典型值） |
30 GHz | < –159 dBm，–162 dBm（典型值） | |
40 GHz | < –154 dBm，–156 dBm（典型值） | |
互调 | ||
三阶截止点 (TOI) | f < 3.6 GHz | > 17 dBm，20 dBm（典型值） |
3.6 GHz 至 10 GHz | > 16 dBm，19 dBm（典型值） | |
10 GHz 至 40 GHz | > 18 dBm，21 dBm（典型值） | |
WCDMA ACLR 动态范围 | ||
无噪声补偿 | ||
有噪声补偿 | ||
相位噪声 | ||
1 GHz 载波频率 | 100 Hz | –85 dBc (1 Hz)，–90 dBc (1 Hz)（典型值） |
10 kHz 载波偏移 | –112 dBc (1 Hz) | |
100 kHz 载波偏移 | –115 dBc (1 Hz) | |
1 MHz 载波偏移 | ||
总体测量不确定性 | ||
3.6 GHz | 0.28 dB | |
7 GHz | 0.39 dB | |
R&S®FSV-B9 跟踪发生器 | ||
频率范围 | R&S®FSVA4 | 100 kHz 至 4 GHz |
R&S®FSVA7/13/30/40 | 100 kHz 至 7 GHz | |
频率偏移 | 最高 1 GHz | |
电平范围 | –60 dBm 至 0 dBm | |
