型号：SMB100B 名称：SMB100B 射频信号发生器

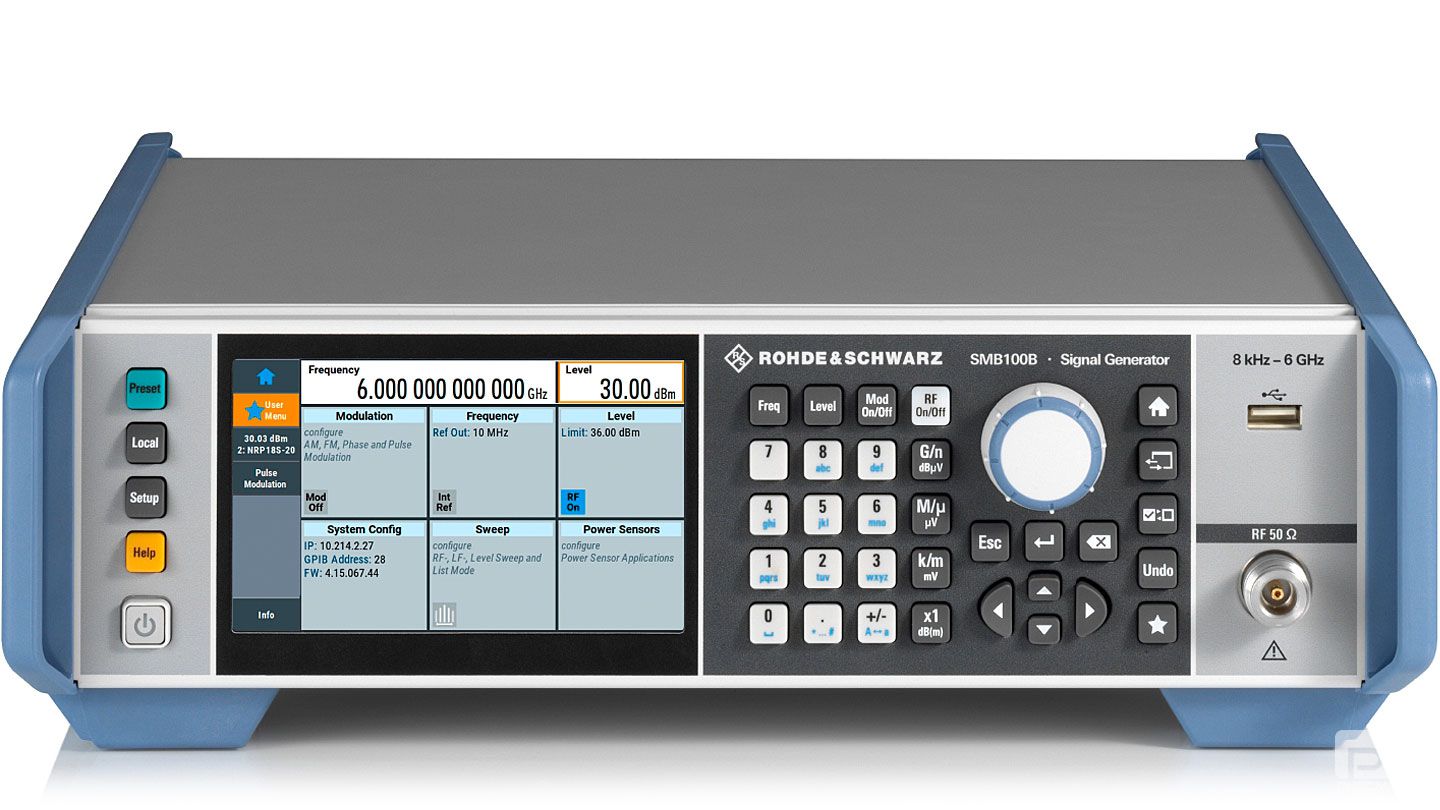

型 号：SMB100B名 称：SMB100B 射频信号发生器产品简介：R&S®SMB100B 射频信号发生器体积小巧， 兼具卓越性能和多种功能。R&S®SMB100B 具有出色的频谱纯度和极高的输出功率，并且功能全面、操作简单。
详细信息：
R&S®SMB100B 的频率范围介于 8 kHz 至 1 GHz、3 GHz 或6 GHz。除了纯净的连续波信号之外，配备 R&S®SMBB-K720选件的 R&S®SMB100B 还可生成调幅、调频和调相信号。配备脉冲发生器和脉冲调制器选件后，仪器还可生成高质量脉冲。借助额外的 R&S®SMBB-K27 脉冲串选件，用户可以生成单脉冲、双脉冲和可配置的脉冲串。R&S®SMB100B 非常适用于研发、生产、维修与维护过程中注重性价比因素的多种应用。
频率范围介于 8 kHz 至 1 GHz、3 GHz 或 6 GHz
出色的单边带 (SSB) 相位噪声：1 GHz、20 kHz 偏移时< –134 dBc（测量值）
极低的宽带噪声：15 MHz < f ≤ 6 GHz、30 MHz 偏移时< –153 dBc（典型值）
超高输出功率：1 GHz 时为 34 dBm（测量值）
小巧紧凑，2 HU，宽度为 14.25"
先进的 5" 大触摸屏图形用户界面
频率范围 | R&S.SMBB-B101 | 8 kHz 至 1 GHz |
R&S.SMBB-B103 | 8 kHz 至 3 GHz | |
R&S.SMBB-B106 | 8 kHz 至 6 GHz | |
电平 | ||
最大指定输出功率 (PEP) | R&S.SMBB-B101/-B103/-B106 | |
标准 | ||
200 kHz < f ≤ 1 MHz | –110 dBm 至 +13 dBm | |
1 MHz < f ≤ 10 MHz | –110 dBm 至 +18 dBm | |
10 MHz < f ≤ 6 GHz | –127 dBm 至 +18 dBm | |
配备 R&S.SMBB-K31 选件 | ||
200 kHz < f ≤ 1 MHz | –110 dBm 至 +13 dBm | |
1 MHz < f ≤ 10 MHz | –110 dBm 至 +21 dBm | |
10 MHz < f ≤ 4 GHz | –127 dBm 至 +21 dBm | |
4 GHz < f ≤ 6 GHz | –127 dBm 至 +20 dBm | |
配备 R&S.SMBB-B32 及 R&S.SMBB-K31 选件 | ||
200 kHz < f ≤ 10 MHz | –110 dBm 至 +21 dBm | |
10 MHz < f ≤ 6 GHz | –127 dBm 至 +26 dBm | |
频谱纯度 | ||
单边带相位噪声 | f = 1 GHz，20 kHz 偏移，1 Hz 测量带宽 | < –126 dBc，–132 dBc（典型值） |
谐波 | 1 MHz < f ≤ 6 GHz；电平 ≤ 13 dBm | < –30 dBc |
非谐波 | 连续波，电平 > +10 dBm；载波偏置 > 10 kHz | |
f ≤ 750 MHz | < –80 dBc | |
750 MHz < f ≤ 1500 MHz | < –76 dBc | |
1500 MHz < f ≤ 3 GHz | < –70 dBc | |
3 GHz < f ≤ 6 GHz | < –64 dBc | |
调制 | 配备 R&S.SMBB-K720 选件 | AM、FM、φM |
配备 R&S.SMBB-K22 选件 | 脉冲调制 | |
上升/下降时间 | 10 % 至 90% 射频幅度，f > 80 MHz | |
过渡类型：快速 | < 15 ns，5 ns（典型值） | |
开/关比 | > 80 dB | |
最小脉宽 | 50 %/50 % 射频幅度， | |
过渡类型：快速 | < 20 ns | |
兼容的指令集 | 这些指令集可用来仿真其他仪器；支持通用指令的子集 | 艾法斯公司 (IFR/Marconi)、安捷伦/是德科技、惠普公司、安立、松下公司、Racal Dana 公司（更多详情，请参见数据手册） |
