SGT100A SGMA矢量信号源

型号：SGT100A 名称：SGT100A SGMA矢量信号源

查看原图

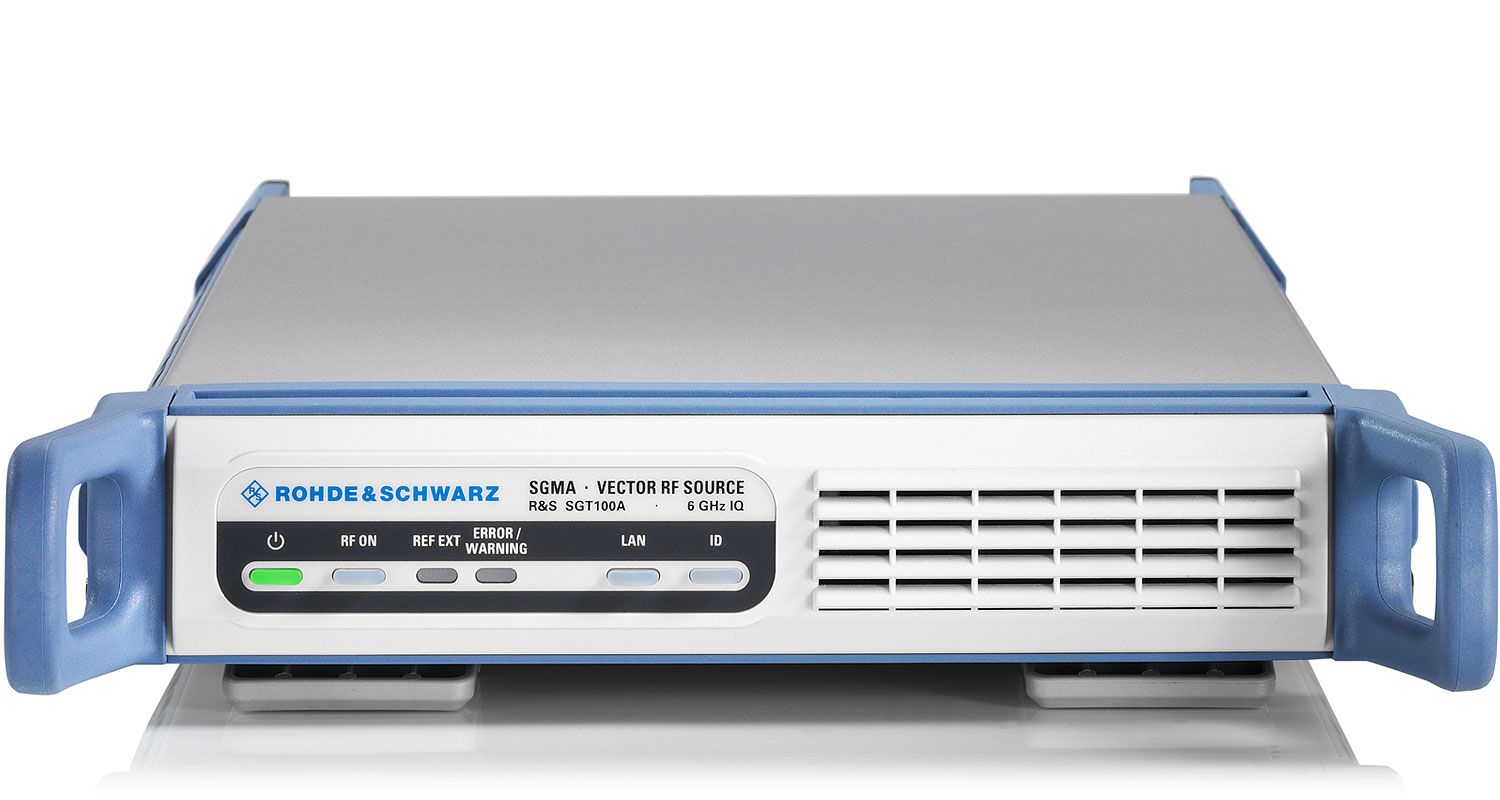

产品附图： (1/2)

收藏

型 号：SGT100A名 称：SGT100A SGMA矢量信号源产品简介：R&S®SGT100A是一台具有内置基带发生器的矢量信号源 对于产品线和自动化测试其具有优秀的特性。

详细信息：

特性

        具有极快的频率和电平切换时间的矢量信号源 typ. 240  μs

        更小的尺寸 ，内置基带信号发生器，频率到6 GHz， (1 HU ½ 19")

        内置基带信号发生器，I/Q调制带宽高达240 MHz (in RF) ，支持所有高级数字标准，包括IEEE 802.11ac

        具有优秀的RF射频特性， EVM and ACLR

        简单易用的数字标准信号发生， LTE and LTE-Advanced using the R&S®WinIQSIM2™ simulation software

        是R&S®SMW200A 在MIMO应用中多接收天线理想的强化支持

规格


频率

频率范围

CW mode and I/Q mode

1 MHz to 3 GHz


with the R&S®SGT-KB106 option
CW mode and I/Q mode


1 MHz to 6 GHz

设置时间

with PCIe/Ethernet remote control

< 500 μs

外部参考输入频率

into R&S®SGT100A

10 MHz, 13 MHz, 100 MHz, 1000 MHz

电平

设置范围


–120 dBm to +17 dBm (PEP)(peak envelope power)

设置时间

with PCIe/Ethernet remote control, setting characteristic: auto

< 500 μs

频谱纯度

谐波

level ≤ 8 dBm, CW, I/Q wideband off

< –30 dBc

非谐波

level > –10 dBm, offset > 10 kHz from carrier, f ≤ 1.5 GHz

< –76 dBc

宽带噪声

10 MHz carrier offset,level > 5 dBm, 1 Hz meas. bandwidth, CW

< –145 dBc

SSB相噪

20 kHz carrier offset, 1 Hz measurement bandwidth


f = 1 GHz

< –126 dBc, typ. –133 dBc


f = 6 GHz

< –110 dBc, typ. –117 dBc

脉冲调制


optional, with the R&S®SGT-K22 option

开关比


> 80 dB

最小脉宽

using the integrated pulse generator

20 ns

I/Q调制

I/Q调制带宽 (RF)

using an external analog signal
100 MHz < f ≤ 2.5 GHz, I/Q wideband
2.5 GHz < f ≤ 6  GHz, I/Q wideband

20 % of carrier frequency
1 GHz


using the integrated baseband source
with the R&S®SGT-K521 option
with the R&S®SGT-K521 and R&S®SGT-K522 options,
with the R&S®SGT-K521, R&S®SGT-K522 and R&S®SGT-K523 options

60 MHz
120 MHz
160 MHz

240 MHz

波形长度

in one-sample steps

1 sample to 32 Msample


with the R&S®SGT-K511 option

1 sample to 256 Msample


with the R&S®SGT-K511 and R&S®GT-K512 options

1 sample to 1 Gsample

多段波形模式波形完全改变时间

50 MHz clock rate (external trigger, without clock change)

5 μs (meas.)

采样分辨率

equivalent to D/A converter

16 bit

ACLR

WCDMA 3GPP FDD, TM 1-64

> 68 dB; typ. 71 dB

EVM

IEEE 802.11ac, 160 MHz, MCS 9

typ. 0.4 %

支持标准 R&S®WinIQSIM2™TM

with additional options

EUTRA/LTE, LTE-Advanced, 3GPP FDD incl. HSPA/HSPA+, GSM/EDGE/EDGE Evolution, TD-SCDMA, CDMA2000®/1xEV-DO, TETRA, IEEE 802.11a/b/g/n/p/ac, IEEE 802.16, Bluetooth®, NFC, DVB-H/DVB-T, DAB/T-DMB, GPS, Galileo, GLONASS, BeiDou

远程控制


PCIe (single lane), Ethernet (TCP/IP) 10/100/1000BASET, USB 2.0

一般数据

功耗


65 W (meas.)

尺寸

W × H × D, per unit

250 mm × 52.5 mm × 401 mm
(9.84 in × 2.07 in × 15.79 in)
1 HU, ½ 19“ rack width

重量

when fully equipped, per unit

4.0 kg (8.82 lb)

推荐校准周期

40 h/week operation in the full range of the specified environmental conditions

3 years
