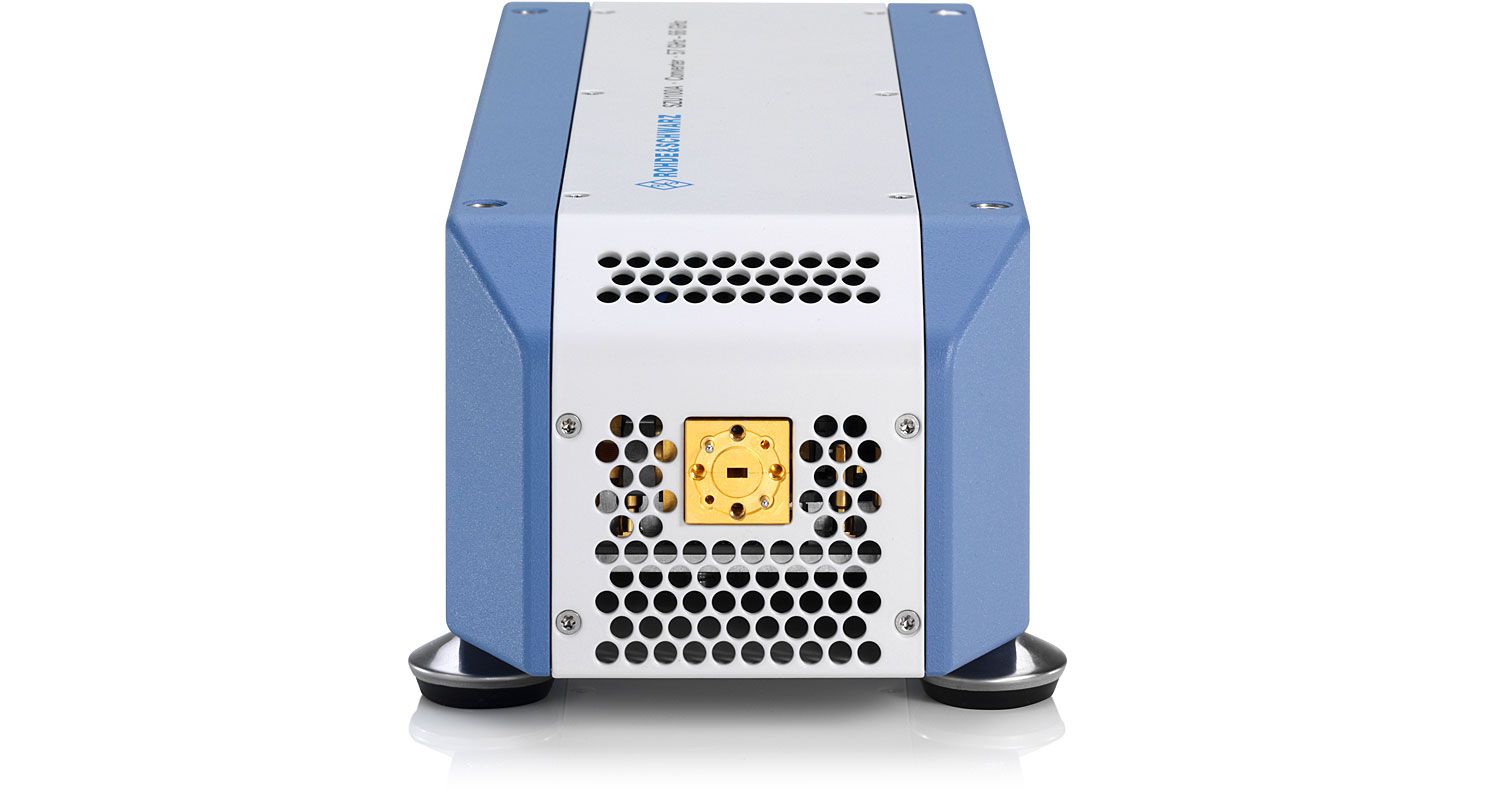

型号：SZU100A 名称：SZU100A IQ 上变频器
型 号：SZU100A名 称：SZU100A IQ 上变频器产品简介：SZU100A I Q 上变频器将 R&S®SMW200A 矢量信号发生器扩展到毫米波波段。R&S®SZU100A 具有 2 GHz 带宽、平坦频率响应及超过 80 dB 的动态范围，能够在 57 32 GHz 至 65 80 GHz 的频率范围内生成针对 WLAN IEEE 802 11ad、5G 或微波链路的优质测试信号，并且能够测试卫星及雷达系统。可以使用 R&S®SZU100A I Q 上变频器轻松测试适用于这些应用领域的组件、芯片、收发信机、移动设备及通信基础设施。
详细信息：
将 R&S®SMW200A 生成的信号上变频至毫米波频率
平坦频率响应独立于设定的电平和频率
在工厂经过充分特性测量；测量之前无需进行外部频率响应校正
高频谱纯度与高动态范围
无缝集成至 R&S®SMW200A 的操作概念，实现最大可用性
频率 | ||
范围 | R&S®SZU-B1066 | 58.32 GHz 至 64.80 GHz ± ½ 占用调制带宽 |
电平 | ||
设置范围 | –100 dBm 至 +15 dBm | |
指定范围 | –80 dBm 至 +5 dBm (PEP)， | |
电平误差 | 电平设置特性：自动，内部调整后温度漂移小于 5 度 | <2 dB |
无中断电平设置范围 | 电平设置特性：不间断电平设置 | > 10 dB（标称值） |
频谱纯度 | ||
谐波 | <–50 dBc | |
非谐波 | <–50 dBc | |
次谐波 | 电平 > –40 dBm | <–50 dBc |
宽带噪声 | 载波偏置 > 30 MHz，测量带宽 = 1 Hz，连续波，电平 = 10 dBm | |
PA 打开 | –146 dBm (1 Hz)（测量值） | |
PA 关闭 | 热噪声基底（约 –174 dBm/Hz，测量值） | |
将 R&S®SMW-B22 选件安装在 R&S®SMW200A 时的 SSB 相位噪声 | I/Q，载波偏置 = 20 kHz，测量带宽 = 1 Hz | |
f = 60.48 GHz | < –98dBc，–102dBc（典型值） | |
I/Q 调制性能 | ||
射频调制带宽 | fc = 58.32 GHz 至 64.80 GHz | 2 GHz |
特定射频调制带宽中的射频频率响应 | <2.0 dB | |
载波泄漏 | 参考基带全额输入 | <–45 dBc |
在调制频带中抑制整个仪器的图像边带 | > 30dB，> 45dB（标称值） | |
双音 IMD（双载波） | PEP = 0 dBm，载波间隔高达 2000 MHz | < –34 dBc（典型值） |
使用 BPSK、QPSK、16QAM 的 EVM | 60.48 GHz，WLAN IEEE 802.11ad 信号，1.76 GHz 带宽 | |
R&S®SMW-B22 选件安装在 R&S®SMW200A 上 | 时域功率 = 0 dBm | |
MCS 5 (BPSK) | < –31dB，<– 34dB（测量值） | |
MCS 9 (QPSK) | < –31dB，<– 34dB（测量值） | |
MCS 12 (16QAM) | < –31dB，<– 34dB（测量值） | |
