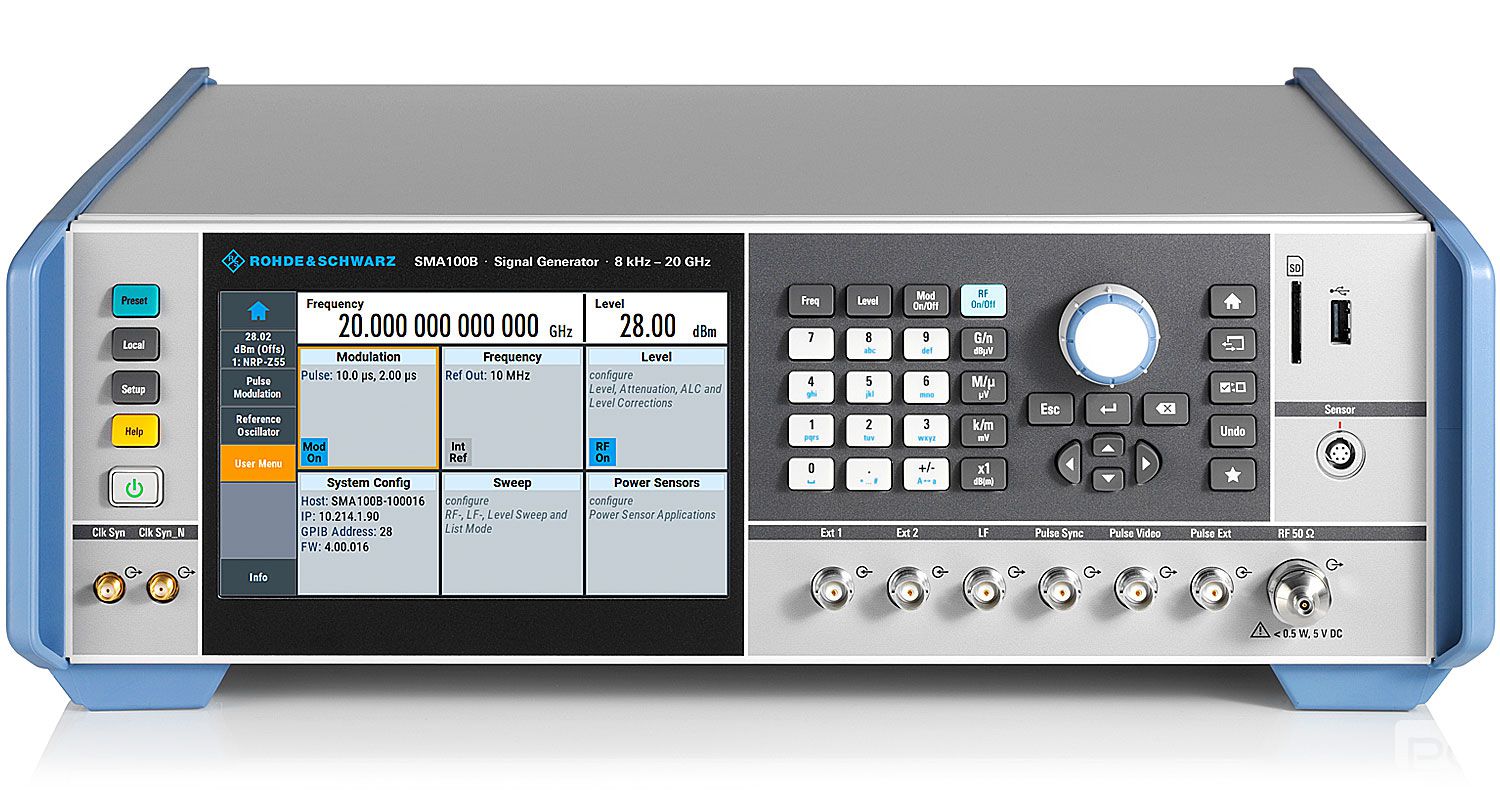

型号：SMA100B 名称：SMA100B 射频微波信号发生器
型 号：SMA100B名 称：SMA100B 射频微波信号发生器产品简介：SMA100B 射频和微波信号发生器提供顶尖性能。 在维持最高输出功率的同时它提供最纯净的输出信号。作为全球领先的信号发生器，它可以完成射频半导体、无线通信、航空航天以及国防领域最苛刻的组件、模块和系统的测试与测量任务。
详细信息：
频率范围为 8 kHz 至 3 GHz、6 GHz、12.75 GHz 或 20 GHz
SSB 相位噪声：1GHz 下为 <-152dBc（典型值），10GHz 下为 <-132dBc（典型值），分别具有 20kHz 的偏移值
宽带噪声：10 GHz 下为 <-162dBc（测量），偏移值为 30 MHz
1 GHz 下的非谐波低于 -110 dBc
超高输出功率
选用 6 GHz 仪器时高达 38 dBm
选用 20 GHz 仪器时，在微波频率范围内高达 32 dBm
极低的谐波
最先进的触摸屏图形用户界面
频率 | ||
频率范围 | R&S®SMAB-B103 | 8 kHz 至 3 GHz |
R&S®SMAB-B106 | 8 kHz 至 6 GHz | |
R&S®SMAB-B112 | 8 kHz 至 12.75 GHz | |
R&S®SMAB-B120 | 8 kHz 至 20 GHz | |
电平 | ||
最大输出功率 (PEP) | R&S®SMAB-B103/-B106, f = 6 GHz | |
标准 | +19 dBm | |
带 R&S®SMAB-K31 | +25 dBm | |
带 R&S®SMAB-K31 和 R&S®SMAB-B32 | +30 dBm | |
R&S®SMAB-B112/-B120 | ||
标准 | ||
f = 13 GHz | +18 dBm | |
f = 20 GHz | +17 dBm | |
带 R&S®SMAB-K33 | ||
f = 6 GHz | +23 dBm | |
f = 20 GHz | +20 dBm | |
带 R&S®SMAB-K33 和 R&S®SMAB-B34 | ||
f = 6 GHz | +28 dBm | |
f = 20 GHz | +24 dBm | |
频谱纯度 | ||
SSB 相位噪声 | f = 1 GHz，1 Hz 测量带宽 | |
标准， | <-135 dBc，–139 dBc（典型值） | |
带 R&S®SMAB-B710(N)， | <-135 dBc，–139 dBc（典型值） | |
带 R&S®SMAB-B711(N)， | <-147 dBc，–152 dBc（典型值） | |
f = 10 GHz， | ||
标准， | –115 dBc，–119 dBc （典型值） | |
带 R&S®SMAB-B710， | –115 dBc，–119 dBc （典型值） | |
带 R&S®SMAB-B711， | –128 dBc，–132 dBc（典型值） | |
谐波 | 10 MHz < f ≤ 6 GHz， | <-60 dBc |
10 MHz < f ≤ 20 GHz， | <-55 dBc | |
非谐波 | f = 1 GHz，谐波 > 10 kHz，10 dBm | <-92 dBc |
f = 1 GHz，谐波 > 10 kHz，10 dBm，带 R&S®SMAB-B711 选件 | <-100 dBc | |
支持的调制模式 | 带 R&S®SMAB-K720 选件 | AM、FM、φM |
脉冲调制 | 带 R&S®SMAB-K22 选件 | |
上升/下降时间 | R&S®SMAB-K22，f > 700 MHz | <10 ns、5 ns（典型值） |
开/关比 | R&S®SMAB-K22 | >80 dB |
最小脉冲宽度 | R&S®SMAB-K22 | <20 ns |
