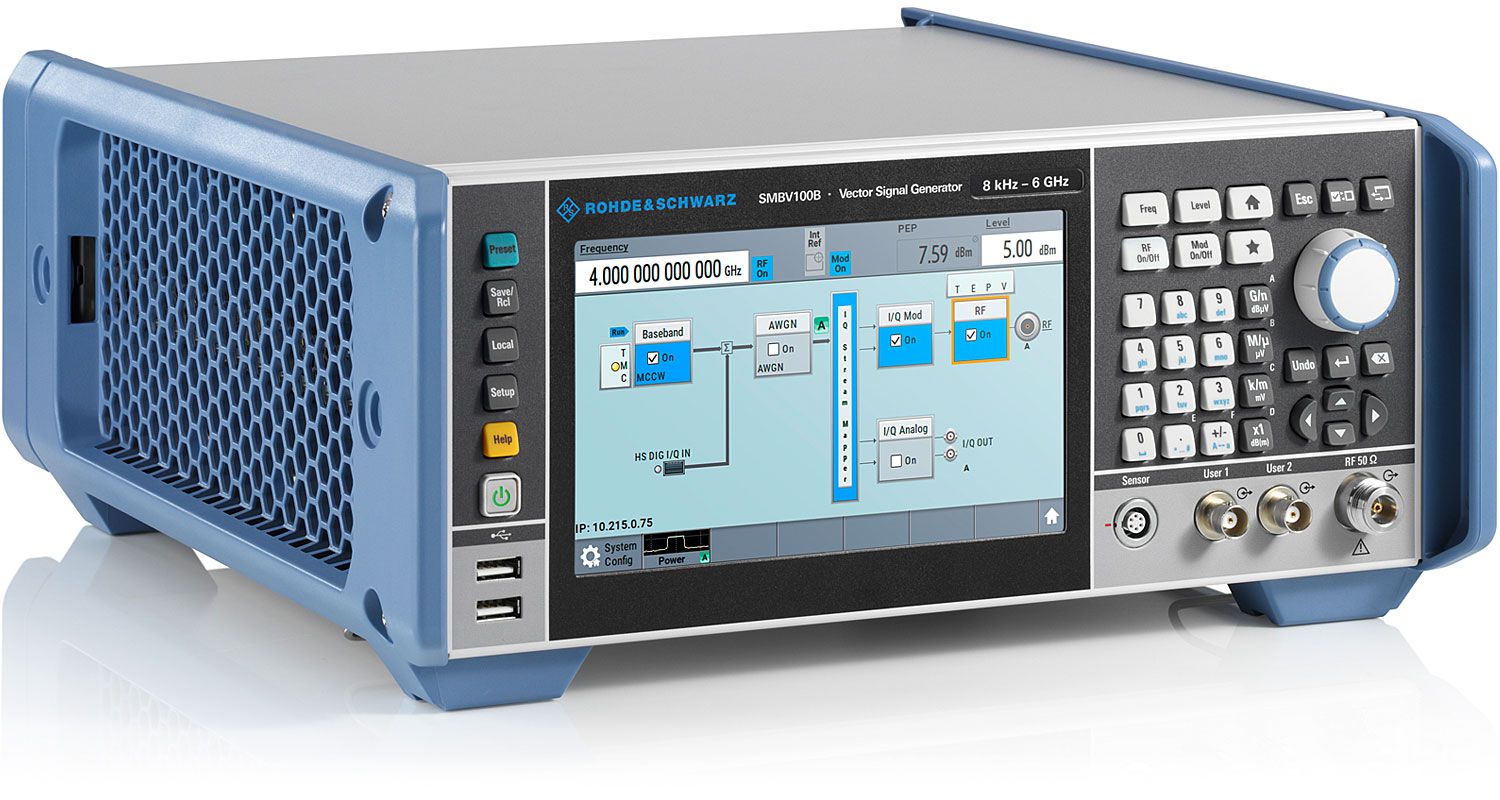

型号：SMBV100B 名称：SMBV100B 矢量信号发生器
型 号：SMBV100B名 称：SMBV100B 矢量信号发生器产品简介：SMBV100B 矢量信号发生器兼具卓越的性能特性，包括高输出功率、宽调制带宽以及出色的信号质量。此仪器的频率范围介于 8 kHz 至 6 GHz，覆盖数字无线通信的所有重要射频频段。射频调制带宽高达 500 MHz，可满足第四代和第五代通信标准的严苛要求。在航空航天和国防应用中，带宽可确保生成复杂的脉冲信号。
详细信息：
在射频组件验证等多种测试装置中，在高功率电平下提供信号非常重要。SMBV100B 可在极高功率电平下确保一流的信号质量。无需额外放大器，测试装置更为简单。
SMBV100B 具有直观的触摸屏图形用户界面，非常符合人体工程学，使用方便。这款可自定义的仪器也可满足未来要求。可以通过软件激活码添加选件，例如扩展频率、带宽和输出功率，轻松为仪器增加其他功能。
频率范围介于 8 kHz 至 3 GHz 或 6 GHz
超高输出功率，最高可达 +34 dBm
500 MHz 调制带宽，具备一流精度
高功率电平下的出色 EVM 和 ACPR 结果
可在客户场所使用软件激活码轻松升级仪器
7" 触摸屏，操作方便
频率范围 | R&S.SMBVB-B103 | |
连续波模式 | 8 kHz 至 3 GHz | |
I/Q 模式 | 1 MHz 至 3 GHz | |
R&S.SMBVB-B103 和 R&S.SMBVB-KB106 | ||
连续波模式 | 8 kHz 至 6 GHz | |
I/Q 模式 | 1 MHz 至 6 GHz | |
电平范围 | 峰值包络功率 (PEP) | |
R&S.SMBVB-B103/-KB106 | 标准 | |
1 MHz < f ≤ 6 GHz | –127 dBm 至 18 dBm | |
配备 R&S.SMBVB-K31 选件 | ||
1 MHz < f ≤ 4 GHz | –127 dBm 至 +21 dBm | |
4 GHz < f ≤ 6 GHz | –127 dBm 至 +20 dBm | |
配备 R&S.SMBVB-K31 和 R&S.SMBVB-B32 选件 | ||
10 MHz < f ≤ 6 GHz | –127 dBm 至 +25 dBm | |
频谱纯度 | ||
单边带相位噪声 | f = 1 GHz，20 kHz 偏移，1 Hz 测量带宽 | < –126 dBc，–132 dBc（典型值） |
谐波 | 1 MHz < f ≤ 6 GHz，电平 ≤ 13 dBm | < –30 dBc |
非谐波 | f = 1 GHz，电平 > +10 dBm，偏移 > 10 kHz | < –76 dBc |
模拟调制 | 支持的模拟调制模式 | |
配备 R&S.SMBVB-K720 选件 | AM、FM、φM | |
配备 R&S.SMBVB-K22 选件 | 脉冲调制 | |
I/Q 调制 | ||
射频调制带宽 | 具有内部基带 I/Q，I/Q 宽带开启 | |
1 MHz < f ≤ 1000 MHz | ±25% 的载波频率 | |
f > 1000 MHz | ±250 MHz | |
具有外部 I/Q 输入，I/Q 宽带开启 | ||
1 MHz ≤ f ≤ 4 GHz | ±25% 的载波频率 | |
f > 4 GHz | ±1 GHz | |
指定射频调制带宽中的调制频率响应 | 具有内部基带 I/Q，I/Q 宽带开启，优化模式：高质量 | < 1.0 dB，< 0.3 dB（测量值） |
I/Q 基带发生器 | ||
信号带宽 | 标准 | 120 MHz |
配备 R&S.SMBVB-K523 选件 | 240 MHz | |
配备 R&S.SMBVB-K523 和 R&S.SMBVB-K524 选件 | 500 MHz | |
ARB 存储深度 | 标准 | 64 Msample |
配备 R&S.SMBVB-K511 选件 | 256 Msample | |
配备 R&S.SMBVB-K511 和 R&S.SMBVB-K512 选件 | 1 Gsample | |
配备 R&S.SMBVB-K511、R&S.SMBVB-K512 和 R&S.SMBVB-K513 选件 | 2 Gsample | |
数字标准 | 支持的标准及调制系统 | 5G NR、OFDM 信号生成、蜂窝 IoT、LTE 第 8/9/10/11/12 版、3GPP FDD HSPA/HSPA+、 GSM/EDGE/EDGE Evolution、CDMA2000.、 j/p/ac/ax、AWGN 等1xEV-DO Rev. A/B、WLAN IEEE 802.11a/b/g/n/ |
