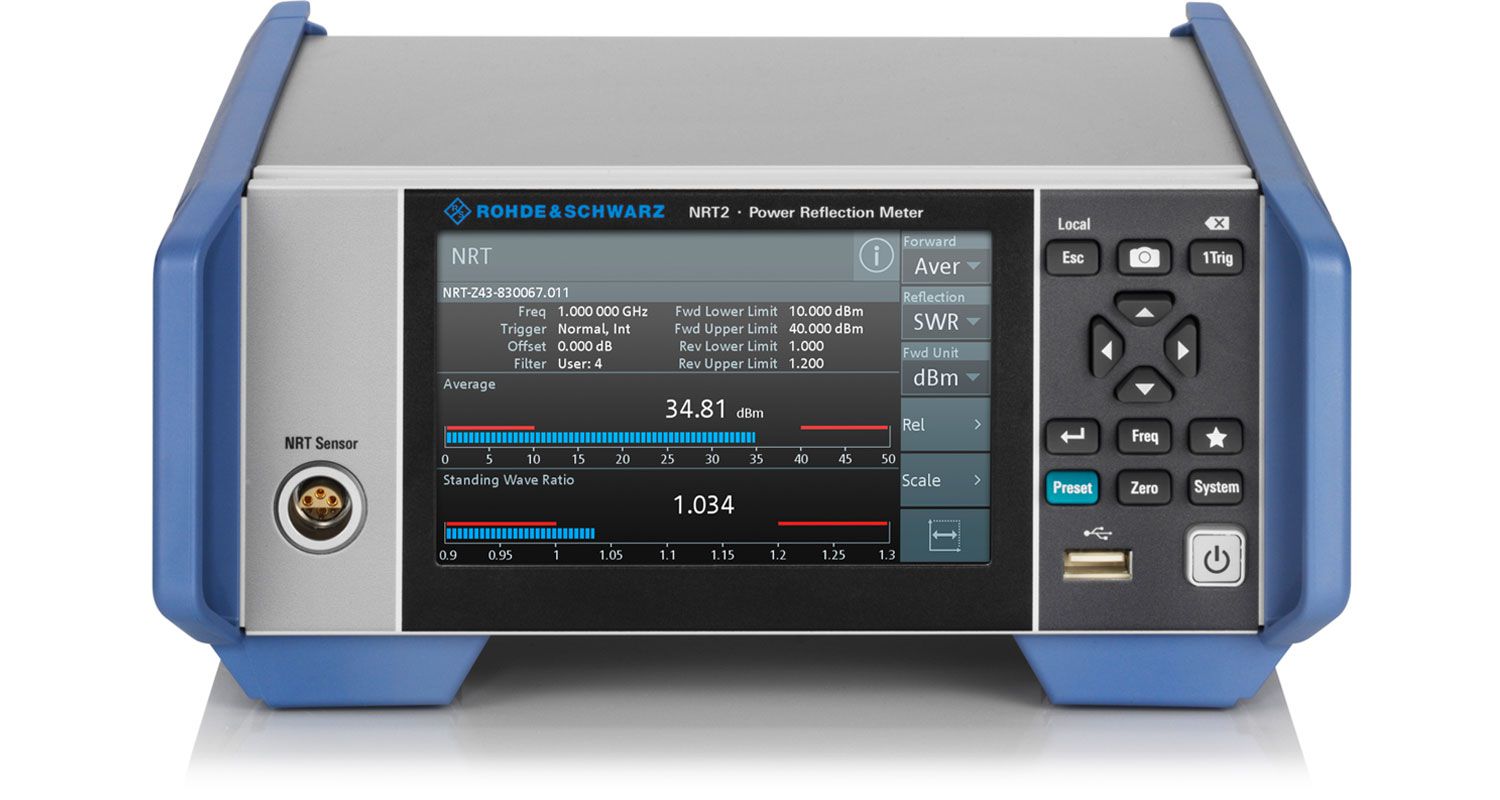

通用数据

功率测量范围

0.006W到120W（平均）
300 W（峰值）

0.0007W到30W（平均）
75 W（峰值）

0.003W到120W（平均）
300 W（峰值）

频率范围

25 MHz到1 GHz

400 MHz到4 GHz

200 MHz到4 GHz

SWR（参考 50Ω）

最大 1.06

最大1.07，0.4 GHz到3GHz
最大1.12，3GHz到4 GHz

最大1.07，0.2GHz到3 GHz
最大1.12，3GHz到4 GHz

插入损耗

最大 0.06dB

最大0.06dB，0.4GHz到1.5GHz
最大0.09dB，1.5GHz到4GHz

最大0.06dB，0.2GHz到1.5GHz
最大0.09dB，1.5GHz到4GHz

方向性 2）

最小 30dB

最小30dB，0.4GHz到3GHz最小26dB，3GHz到4GHz

最小30dB，0.2GHz到3GHz最小26dB，3GHz到4 GHz

平均功率测量

定义

载波功率的平均值，对若干调制周期求平均（热当量，电压测量情况下的真实有效值）

功率测量范围 5） CF（峰均比）峰值平均比

0.03 [0.006] W 到300 W：
CW, FM, ϕM, FSK或GMSK
0.03 [0.006] W 到300 [50] W/CF6)：
其他调制模式

0.007 [0.0007] W 到75 W：
CW, FM,ϕM, FSK, GMSK或等于30 [3]
W6)：
(W)CDMA, DAB/DVB-T到75 [7.5] W/CF6)
其他调制模式

0.03 [0.003] W 到300 W：
CW, FM, ϕM, FSK, GMSK或等于120 [12]
W6)：
(W)CDMA, DAB/DVB-T到300 [30] W/CF6)
其他调制模式

调制

适用于所有类型的模拟和数据调制；为能稳定指示，信号包络的最小频率分量应该超过 7Hz

测量不确定度 18 °C到28 °C时 CW信号

3.2 %的rdg (0.14 dB)8)
40 MHz到1 GHz
4.0 %的rdg (0.17 dB)8)
25 MHz到40 MHz
正零点偏移

3.2 %的rdg (0.14 dB)9)
正零点偏移

3.2 %的rdg (0.14 dB)9)
.0.3 MHz到4 GHz
4.0 %的rdg (0.17 dB)9)
从0.2 GHz到0.3 GHz
加上零点漂移

调制信号

和CW信号相同，加上由于调制产生的误差

零偏移

±0.004 [±0.0008] W10）

±0.001 [±0.0001] W10）

±0.004 [±0.0004] W10）

调制引起的典型误差值

FM, ϕM, FSK, GMSK：
±0 %的rdg (0 dB)
AM (80 %)：
±3 %的rdg (±0.13 dB）
EDGE, TETRA12)：
±0.5 %的rdg (±0.02 dB)
2 CW载体：
±2.0 %的rdg (±0.09 dB)

FM, ϕM, FSK, GMSK： ±0 %的rdg (0 dB)
AM (80 %)： ±3 %的rdg (±0.13 dB)
cdmaOne, DAB12)： ±1 %的rdg (±0.04 dB)
CDMA2000® (3X)13)： ±2 %的rdg (±0.09 dB)
EDGE12)： ±0.5 %的rdg (±0.02dB)
WCDMA14）： ±2 %的rdg (±0.09 dB)
DVB-T12)： ±2 %的rdg (±0.09 dB)
π/4 DQPSK： ±2 %的rdg (±0.09 dB)
2 CW载体： ±2 %的rdg (±0.09 dB)

温度系数

0.25 %/K (0.011 dB/K)：
40 MHz到1 GHz
0.40 %/K (0.017 dB/K)：
25 MHz到40 MHz

0.25 %/K (0.011 dB/K)：
0.4 MHz到4 GHz

0.25 %/K (0.011 dB/K)：
0.3 MHz到4 GHz
0.40 %/K (0.017 dB/K)：
0.2 GHz到0.3 GHz

测量时间 /平均系数

1.40 (4.9) s / 32 (128)
0 W到0.2 W
0.37 (1.4) s / 4 (32)
0.2 W到2 W
0.26 (0.4) s / 1 (4)
2 W到300 W

1.4 (4.9) s / 32 (128)
0 W到0.05 W
0.37 (1.4) s / 4 (32)
0.05 W到0.5 W
0.26 (0.4) s / 1 (4)
0.5 W到75 W

1.4 (4.9) s / 32 (128)
0 W到0.2 W
0.37 (1.4) s / 4 (32)
0.2 W到2 W
0.26 (0.4) s / 1 (4)
2 W到300 W

平均突发功率测量3)4)
{}里为视频带宽设置

定义

周期载波脉冲的平均功率值是基于考虑脉波宽度和重复频率 1/T之后的平均功率的测量平均突发功率 =平均功率 × T/t
t和T能被预先确定（计算模式）或者测量获得（测量模式）

功率测量范围

计算模式 5）

0.03 [0.006] W × (T/t) 高达平均功率测量的指定上限

0.007 [0.0007] W×(T/t) 高达平均功率测量的指定上限

0.03 [0.003] W×(T/t) 高达平均功率测量的指定上限

测量模式（仅前模式 1→ 2）

向和计算模式相同，但最小 2 (4) W()中的值是 “ FULL”视频带宽设置

和计算模式相同，但最小 0.5 (1.25) W ()中的值是 “ FULL”视频带宽设置

和计算模式相同，但最小 2 (5) W ()中的值是满摂视频带宽设置

脉波宽度

计算模式

0.2 μs到150 ms

0.2 μs到150 ms

测量模式

500 μs到150 ms {4 kHz} 10 μs到150 ms {200 kHz} 2 μs到150 ms {“FULL”}

500 μs到150 ms {4 kHz} 10 μs到150 ms {200 kHz} 1 μs到150 ms {“FULL“}

重复频率 (1/T)

7/s min.

占空比 t/T

计算模式

由脉冲宽带和重复频率所界定

测量模式

0.01 to 1

测量不确定度 18 °C到28 °C时

计算模式

与平均功率测量相同；规定零偏移乘以 T/t

测量模式

与计算模式相同加上 2%的rdg(0.09 dB)（在占空比未 0.1时17）

温度系数

同平均功率测量

测量时间 /平均系数 16）

计算模式

参见对应平均功率值的平均功率测量（平均脉冲功率乘以 t/T）

计算模式 0.1占空比的测量模式； ( )中的值是高分辨率的设置

1.6 (9.5) s / 4 (32)
2 W到20 W
0.75 (1.6) s / 1 (4)
20 W到300 W

1.6 (9.5) s / 4 (32)
0.5 W到5 W
0.75 (1.6) s / 1 (4)
5 W到75 W

1.6 (9.5) s / 4 (32)
2 W到20 W
0.75 (1.6) s / 1 (4)
20 W 到300 W

波峰因数测量

定义

峰值包络功率与平均功率的比值，以 dB表示（仅 1→2前向时）

功率测量范围

参见平均功率和峰值包络功率的说明

测量不确定度

约4.3 dB×（峰值保持电路的测量误差（ W）除以峰值包络功率）

测量时间 /平均系数

参加带有反射测量的峰值包络功率测量规范

峰值包络测量(PEP)3) 波峰因数测量
{}里为视频带宽设置

定义

载波功率的峰值（仅在 1→2前向时）

功率测量范围

突发信号（重复频率 20/s min）

0.4 W到 300 W
从100 μs宽度 {4kHz} 1.0 W到300 W
从 2 μs宽度 {200 kHz} 2.0 W到 300 W
从 1.5 μs宽度 {“FULL”}

0.1 W到 75 W
从 100 μs宽度 {4 kHz} 0.25 W到 75 W
从 2 μs宽度 {200 kHz} 0.5 W到 75 W
从 0.2 μs宽度 {“FULL“}

0.4 W到 300 W
从 100 μs宽度 {4 kHz} 1 W到 300 W
从 2 μs宽度 {200 kHz} 2 W到 300 W
从 0.2 μs宽度 {“FULL“}

cdmaOne, WCDMA, CDMA2000®, DAB, DVB-T

1 W到75 W {“FULL”，启动调制校正 }

4 W到 300 W {“FULL”，启动调制校正 }

其他信号类型

参见相同脉冲宽度的脉冲信号

测量不确定度18 °C到28 °C时

同平均功率测量，加上峰值保持电路的测量误差

对于给定脉冲宽度，重复频率 100/s min，占空比
0.1 min的脉冲信号的峰值保持电路的测量误差

±(3 %的rdg + 0.05 W )10)
始于 200 μs {4 kHz}
±(3 %的rdg + 0.2 W )10)
始于 4 μs {200 kHz}
±(7 %的rdg + 0.4 W )10)
始于 2 μs {“FULL“}

±(3 %的rdg + 0.012 W)10)
始于 200 μs {4 kHz}
±(3 %的rdg + 0.05 W)10)
始于 4 μs {200 kHz}
±(7 %的rdg + 0.1 W)10)
始于 1 μs {“FULL“}

±(3 %的rdg + 0.05 W)10)
始于 200 μs {4 kHz}
±(3 %的rdg + 0.2 W)10)
始于 4 μs {200 kHz}
±(7 %的rdg + 0.4 W)10)
始于 1 μs {“FULL“}

重复频率从 20/s到 100/s

加上± (1.6%的rdg+0.15W)

加上± (1.6%的rdg+0.04W)

加上± (1.6%的rdg + 0.15 W)

占空比从 0.001到
0.1

加上 ± 0.10 W {200 kHz, “FULL“}
加上 ± 0.05 W {4 kHz}

加上 ± 0.025 W {200 kHz, “FULL“}
加上 ± 0.013 W {4 kHz}

加上 ± 0.10 W {200 kHz, “FULL“}
加上 ± 0.05 W {4 kHz}

脉冲宽度

从0.5μs到1μs

加上 ± 5 %的rdg

0.2μs到0.5μs

加上 10 %的rdg

具有扩频信号的典型峰值保持电路测量误差18)

cdmaOne, DAB12):
±(5 % 的rdg + 0.1 W)
CDMA2000 (3X)13), WCDMA14),DVB-T:
±(15 % 的rdg + 0.1 W)

cdmaOne, DAB12):
±(5 % 的rdg + 0.4 W)
CDMA2000® (3X)13), WCDMA14), DVB-T:
±(15 % 的rdg + 0.4 W)

计算模式

0.35 %/K (0.015 dB/K)
40 MHz 到1 GHz
0.50 %/K (0.022 dB/K)
25 MHz 到40 MHz

0.35 %/K (0.015 dB/K)
0.4 GHz到 4 GHz

0.35 %/K (0.015 dB/K)
0.3 GHz 到4 GHz
0.50 %/K (0.022 dB/K)
0.2 GHz 到0.3 GHz

测量时间/平均系数( )中的值是高分辨率设置

仅PEP测量19)（不可能与R&S® NRT组合）同步反射测量

0.28 (0.40) s / 1 (4)
0.40 (0.55) s / 4 (8)
0.7 (1.5) s / 1 (4)
1.5 (2.7) s / 4 (8)

{4 kHz, 200 kHz}
{“FULL”}
{4 kHz, 200 kHz}
{“FULL”}

互不累计分布函数测量 (CCDF)

定义

前向包络功率超过额定阈值的可能性（ %）（仅在 1→2前向时）

测量范围

0 %到100 %

测量不确定度 18 °C到28 °C时

0.2 %20)

阈值电平范围

1 W到300 W

0.25 W到75 W

1 W到300 W

阈值电平精确度 18 °C到28 °C时

±(5 %的阈值电平（W）+ 0.5 W)

±(5 %的阈电平（W）+ 0.13 W)

±(5 %的阈值电平（W）+ 0.5 W)

测量时间 /平均系数 16） ( )中的值是高分辨
率设置

仅CCDF测量 19)
(不可能与 R&S® NRT组合）
同步反射测量
0.26 (0.37) s / 1 (4)
0.7 (1.6) s / 1 (4)

反射测量 4){}中的值: 3 GHz到4GHz

定义

测量 SWR、回波损耗或反射系数负载匹配

反射测量范围

回波损耗

0到23 dB

0 dB到23 {20} dB

SWR

1.15到 ∞

1.15 {1.22}到 ∞

反射系数

0.07到1

0.07 {0.10}到1

最小前向功率

0.06 [0.3] W
(满足 0.4 [2] W的规范)

0.007 [0.07] W
(满足 0.05 [0.5] W的规范)

0.03 [0.3] W
(满足 0.2 [2] W的规范 )

测量不确定度

参见图表

测量时间 /
平均系数

同选定的功率测量功能的测量时间，最短平均功率测量
