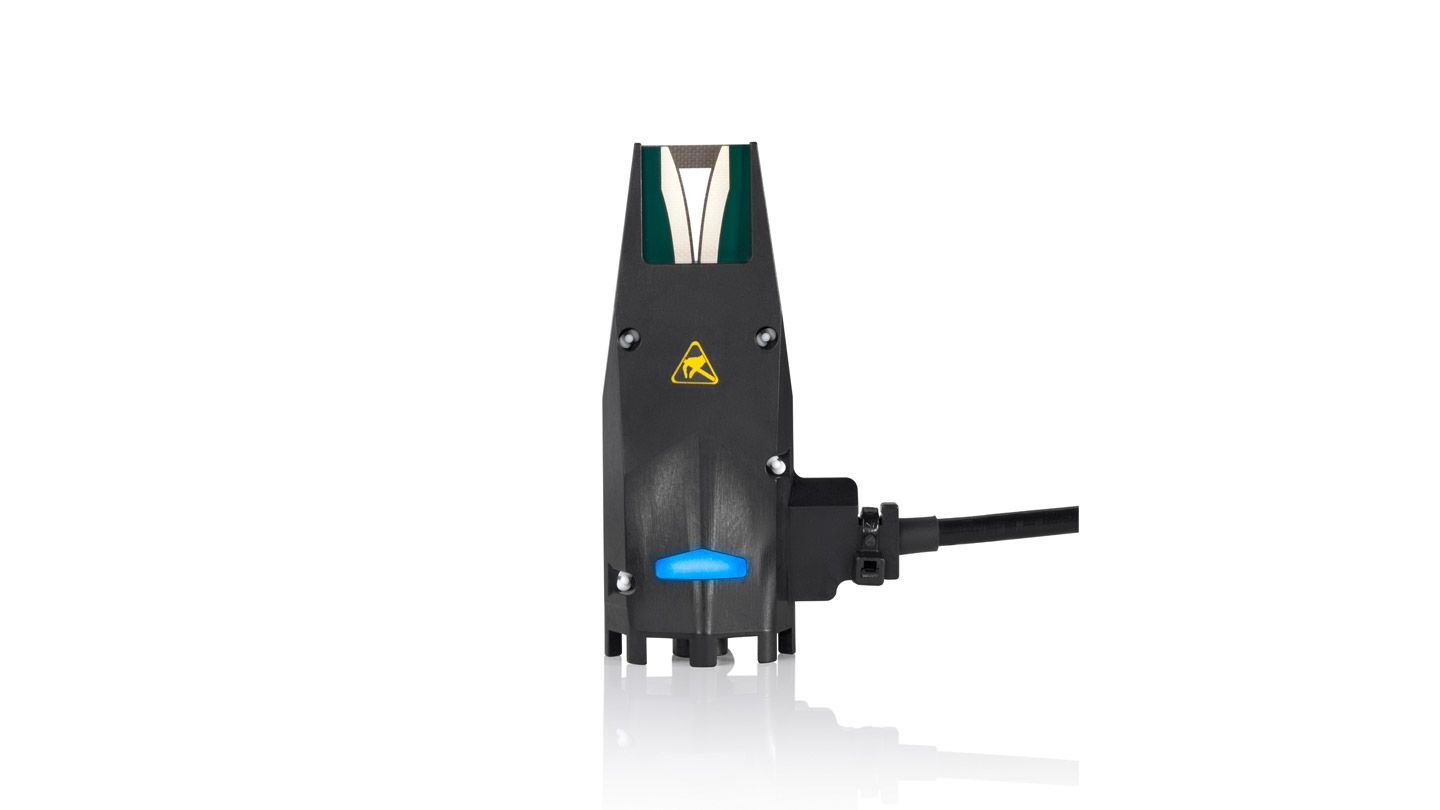

型号：NRPM 名称：NRPM OTA 功率测量解决方案
型 号：NRPM名 称：NRPM OTA 功率测量解决方案产品简介：R&S®NRPM 是充分校准且可单独扩展的 OTA 功率测量解决方案，适用于台式应用或电波暗室。它的频率范围介于 18 GHz 至 90 GHz，非常适用于针对 5G、WLAN IEEE 802 11ad 和 IEEE 802 11ay 的空中 (OTA) 波束成形验证，以及发射天线输出功率校准。
详细信息：
频率范围介于 18 GHz 至 90 GHz
适用于波束成形测试
针对 5G、WLAN IEEE 802.11ad 以及 IEEE 802.11ay
充分校准的天线模块，带集成式二极管检波器
可根据客户要求扩展
NRPM-A90单极化天线 | ||
频率范围 | 18 GHz to 90 GHz | |
功率范围 (frequency dependant) | continuous average | -76 dBm to -19 dBm |
trace | -63 dBm to -19 dBm | |
上升/下降时间 | 2.2us | |
视频带宽 | 220 kHz | |
测试不确定度 | ||
18 GHz to 24 GHz | absolute | 0.68 dB to 0.81 dB |
relative | 0.05 dB to 0.09 dB | |
> 24 GHz to 35 GHz | absolute | 0.49 dB to 0.66 dB |
relative | 0.05 dB to 0.09 dB | |
> 35 GHz to 57 GHz | absolute | 0.50 dB to 0.72 dB |
relative | 0.05 dB to 0.09 dB | |
> 57 GHz to 71 GHz | absolute | 0.58 dB to 0.83 dB |
relative | 0.05 dB to 0.09 dB | |
> 71 GHz to 81 GHz | absolute | 0.61 dB to 0.91 dB |
relative | 0.05 dB to 0.09 dB | |
> 81 GHz to 90 GHz | absolute | 0.69 dB to 0.97 dB |
relative | 0.05 dB to 0.09 dB | |
NRPM-A90D双极化天线 | ||
频率范围 | 18 GHz to 90 GHz | |
功率范围 (frequency dependant) | continuous average | -76 dBm to -19 dBm |
trace | -63 dBm to -19 dBm | |
上升/下降时间 | 2.2us | |
视频带宽 | 220 kHz | |
测量不确定度 (measurement distance 1 m) | ||
18 GHz to 24 GHz | absolute | 0.73 dB to 0.85 dB |
relative | 0.05 dB to 0.09 dB | |
> 24 GHz to 35 GHz | absolute | 0.55 dB to 0.71 dB |
relative | 0.05 dB to 0.09 dB | |
> 35 GHz to 57 GHz | absolute | 0.59 dB to 0.78 dB |
relative | 0.05 dB to 0.09 dB | |
> 57 GHz to 71 GHz | absolute | 0.68 dB to 0.90 dB |
relative | 0.05 dB to 0.09 dB | |
> 71 GHz to 81 GHz | absolute | 0.72 dB to 0.99 dB |
relative | 0.05 dB to 0.09 dB | |
> 81 GHz to 90 GHz | absolute | 0.87 dB to 1.10 dB |
relative | 0.05 dB to 0.09 dB | |
