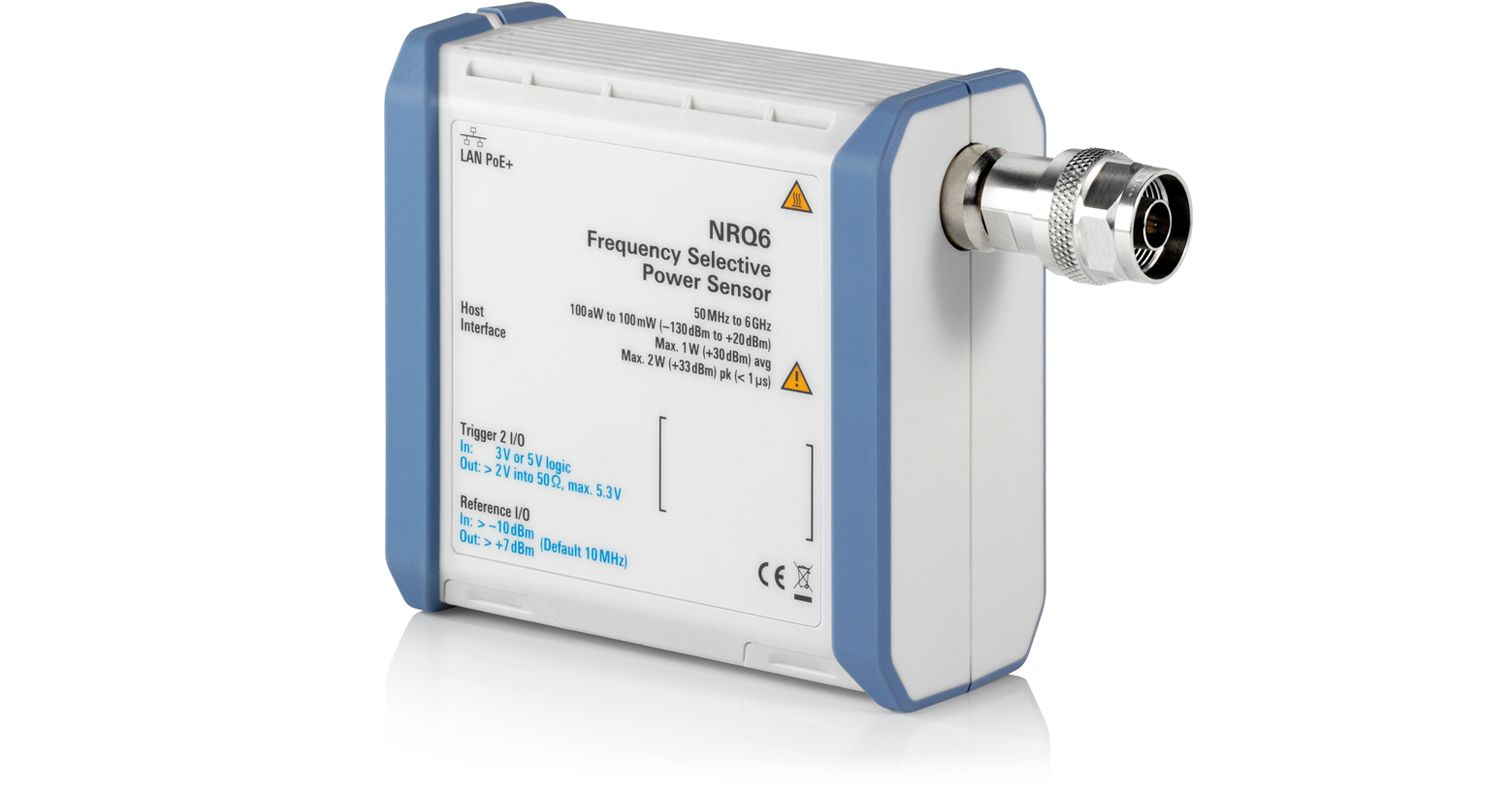

NRQ6 选频功率探头
型号：NRQ6 名称：NRQ6 选频功率探头

查看原图

产品附图： (1/3)

型号：NRQ6名称：NRQ6 选频功率探头产品简介：R&S®NRQ6兼具高精度和出色的动态范围

详细信息：

特性

可选频功率测试

频率范围: 50 MHz to 6 GHz

功率测量范围: -130 dBm to +20 dBm

自动频率和带宽检测

100 MHz测试带宽

连续平均, 迹线和ACLR 测试

为矢量信号发生器的I/Q数据捕获

低功率调制信号相位一致测试

规格


频率范围		50 MHz to 6.0 GHz
阻抗匹配(SWR)	50 MHz to 100 MHz	<1.20
	>100 MHz to 2.0 GHz	<1.13
	>2.0 GHz to 6.0 GHz	<1.20
功率测量范围	dynamic range dependent on RBW (10 Hz to 400 MHz)	-130 dBm to +20 dBm
损毁范围	max. average power	1 W (+30 dBm) continuous
	max. peak envelope power	2 W (+33 dBm) for max. 1 µs
	max. DC voltage	± 20 V
RF输入衰减		0 dB, 30 dB
测量子范围	RF input attenuation = 0 dB	-130 dBm to -10 dBm
	RF input attenuation = 30 dB	-100 dBm to +20 dBm
分辨率带宽(RBW)¹⁾)	single-sideband (SSB) mode	10 Hz to 40 MHz
	zero IF mode (RF input frequency ≥ 400 MHz)	50 MHz, 80 MHz, 100 MHz, 400 MHz
采样率	sample rate	119 MHz to 121 MHz ²⁾
显示平均噪声电平(DANL) ³⁾
	RF input attenuation = 0 dB
	50 MHz to 100 MHz	< –148 dBm (1 Hz)
	>100 MHz to 400 MHz	<-153 dBm (1 Hz)
	>400 MHz to 2.4 GHz	<-156 dBm (1 Hz)
	>2.4 GHz to 6.0 GHz	<-153 dBm (1 Hz)
	RF input attenuation = 30 dB
	50 MHz to 100 MHz	<-118 dBm (1 Hz)
	>100 MHz to 400 MHz	<-123 dBm (1 Hz)
	>400 MHz to 2.4 GHz	<-126 dBm (1 Hz)
	>2.4 GHz to 6.0 GHz	<-121 dBm (1 Hz)
绝对功率测试不确定度 ⁴⁾
	operating temperature range	+20 °C to +25 °C	+15 °C to +35 °C	0 °C to +50 °C
	RF input attenuation = 00 dB
	50 MHz to 100 MHz	0.156 dB	0.167 dB	0.211 dB
	>100 MHz to 400 MHz	0.130 dB	0.143 dB	0.192 dB
	>400 MHz to 3 GHz	0.080 dB	0.100 dB	0.163 dB
	>3 GHz to 6 GHz	0.092 dB	0.110 dB	0.169 dB
	RF input attenuation = 30 dB
	50 MHz to 100 MHz	0.176 dB	0.189 dB	0.237 dB
	>100 MHz to 400 MHz	0.147 dB	0.162 dB	0.216 dB
	>400 MHz to 3 GHz	0.093 dB	0.114 dB	0.183 dB
	>3 GHz to 6 GHz	0.105 dB	0.125 dB	0.190 dB
相对功率测试不确定度 ⁵⁾ between any two power levels
	RF input attenuation = 0 dB
	–60 dBm to –20 dBm	0.020 dB
	RF input attenuation = 30 dB
	–30 dBm to +10 dBm	0.020 dB
