ZVA-Z 毫米波变换器

型号：ZVA-Z ZVA-Z75 ZVA-Z90 ZVA-Z110 ZVA-Z140 ZVA-Z220 ZVA-Z325 ZVA-Z500 名称：ZVA-Z 毫米波变换器

查看原图

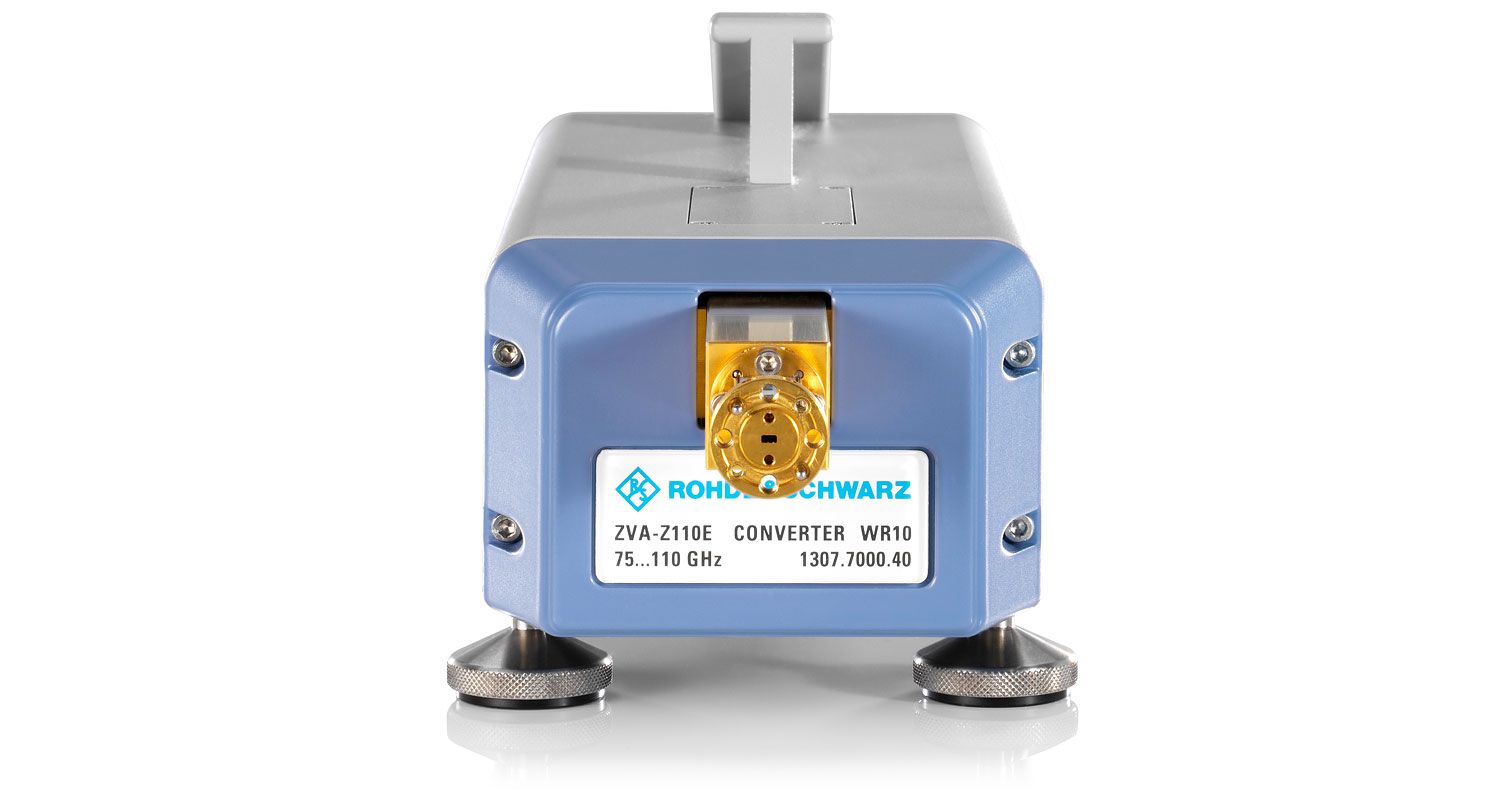

产品附图： (1/5)

收藏

型 号：ZVA-Z ZVA-Z75 ZVA-Z90 ZVA-Z110 ZVA-Z140 ZVA-Z220 ZVA-Z325 ZVA-Z500名 称：ZVA-Z 毫米波变换器产品简介：R&S®ZVA-Zxx 毫米波变换器支持在 V、E、W、F、D、G、J 以及 Y 频段内的毫米波测量，以及在 50 GHz 至 500 GHz 频率范围内（取决于变换器型号）的网络分析。 罗德与施瓦茨变换器具有很宽的动态范围，提供高度的操作便利性并支持快速测量。 使用一个四端口网络分析仪以及两个变换器，可以执行双端口测量。 无需外部发生器。 在使用双端口网络分析仪的情况下，需要使用外部发生器以提供 LO 信号。

详细信息：

主要特点

       可变输出功率

       电子功率控制

       自动参数设置

       易于处理

       多端口以及真实差分测量

       脉冲测量

       校准

       R&S^®ZVA-Z325 以及 R&S^®ZVA-Z500 特殊紧凑版本

       R&S^®ZVA-Z110E： 电子功率控制（以便进行功率校准），以及校准的功率扫描

应用

       电子功率控制

      R&S^®ZVA 支持通过电子衰减方式将 R&S^®ZVA-Z110E 变换器的输出功率降低 25 dB。 通过降低射频输入功率，可将 R&S^®ZVA-Z90 以及 R&S^®ZVA-Z110 的输出功率降低 70 dB。 这样就可以执行功率扫描（针对在放大器上的压缩测量）以及功率校准。

       宽频率范围

      使用 R&S^®ZVA24、R&S^®ZVA40、R&S^®ZVA50、R&S^®ZVA67 或 R&S^®ZVT20 网络分析仪

          50 GHz 至 75 GHz (R&S^®ZVA-Z75)

          60 GHz 至 90 GHz (R&S^®ZVA-Z90)

          75 GHz 至 110 GHz (R&S^®ZVA-Z110/R&S^®ZVA-Z110E)

          90 GHz 至 140 GHz (R&S^®ZVA-Z140)

          140 GHz 至 220 GHz (R&S^®ZVA-Z220)

          220 GHz 至 325 GHz (R&S^®ZVA-Z325)

          325 GHz 至 500 GHz (R&S^®ZVA-Z500)

       宽动态范围

          R&S^®ZVA-Z75： > 90 dB，典型值为 110 dB

          R&S^®ZVA-Z90： > 100 dB，典型值为 115 dB

          R&S^®ZVA-Z110： > 100 dB，典型值为 110 dB

          R&S^®ZVA-Z110E： > 95 dB，典型值为 110 dB

          R&S^®ZVA-Z140： > 85 dB，典型值为 105 dB

          R&S^®ZVA-Z220： > 85 dB，典型值为 105 dB

          R&S^®ZVA-Z325： > 80 dB，典型值为 100 dB

          R&S^®ZVA-Z500： > 70 dB，典型值为 90 dB

       可变输出功率

罗德与施瓦茨变换器的典型输出功率：

      使用 R&S^®ZVA-Z75/R&S^®ZVA-Z110/R&S^®ZVA-Z140/R&S^®ZVA-Z220/R&S^®ZVA-Z325/R&S^®ZVA-Z500，可通过变换器顶部的控制螺丝使功率降低 40 dB。 此功能非常实用，有助于避免被测设备过载，比如在低噪声放大器上执行测量时。 使用 R&S^®ZVA-Z90E/R&S^®ZVA-Z110E，可通过电子衰减使输出功率降低 25 dB，以便执行功率扫描（针对在放大器上的压缩测量）以及功率校准。 R&S^®ZVA-Z110 还支持通过射频输入功率变化，使输出功率降低 70 dB。

          典型值为 +4 dBm (R&S^®ZVA-Z75)

          典型值为 +10 dBm (R&S^®ZVAZ90)

          典型值为 +10 dBm (R&S^®ZVA-Z110)

          典型值为 +3 dBm (R&S^®ZVA-Z140)

          典型值为 −12 dBm (R&S^®ZVA-Z220)

          典型值为 −20 dBm (R&S^®ZVAZ325)

          典型值为 −22 dBm (R&S^®ZVAZ500)

       自动参数设置

      通过 R&S^®ZVA-K8 变换器控制选件，R&S^®ZVA 以及 R&S^®ZVT 固件增加了运行罗德与施瓦茨变换器的能力。 网络分析仪将根据已选的变换器类型，自动将频率限制指定到正确的频段并设置必要的参数。 在校准方面，此类分析仪自动提供适合已选频段的校准套件。 此外，网络分析仪通过限制到变换器同轴输入的输出功率，很好地保护变换器。

       易于处理

      为方便使用，变换器的波导接头放置在从变换器延伸的接线排上。 螺旋法兰接头可轻松使用，有助于被测设备的校准和连接。 此类变换器可以安装在三个或四个高度可调节的脚柱上。 使用三个脚柱，方便更轻松地对齐测试端口法兰。 此类变换器不含风扇，尤其在对颗粒敏感的环境中，这是一大优势。
      变换器随测试端口适配器提供，以便能与其他制造商的校准套件一起使用，并且有效防止变换器的波导接头磨损。

       多端口以及真实差分测量

      使用三个或四个变换器，可以分析耦合器等多端口设备。 设置可以基于 R&S^®ZVA24、R&S^®ZVA40、R&S^®ZVA50 或 R&S^®ZVA67，加上一个外部 R&S^®SMF100A 发生器以及每个测试端口使用一个变换器。 作为替代，也可以使用 R&S^®ZVT20。 R&S^®ZVT20（六端口配置）具有三个内部信号源，最多可以连接四个变换器，无需使用外部信号发生器。
      R&S^®ZVA-Z90/R&S^®ZVA-Z110 以及 R&S^®ZVA-Z110E 可用于生成真实差分信号（真实差分模式）。

       脉冲测量

      此类变换器还适用于脉冲模式操作，比如用于脉冲放大器的特性测量。 这适用于上述两种频率相关测量（平均脉冲以及脉内点）和脉冲轮廓测量。
