ZVT 矢量网络分析仪
型号：ZVT ZVT8 ZVT20 名称：ZVT 矢量网络分析仪

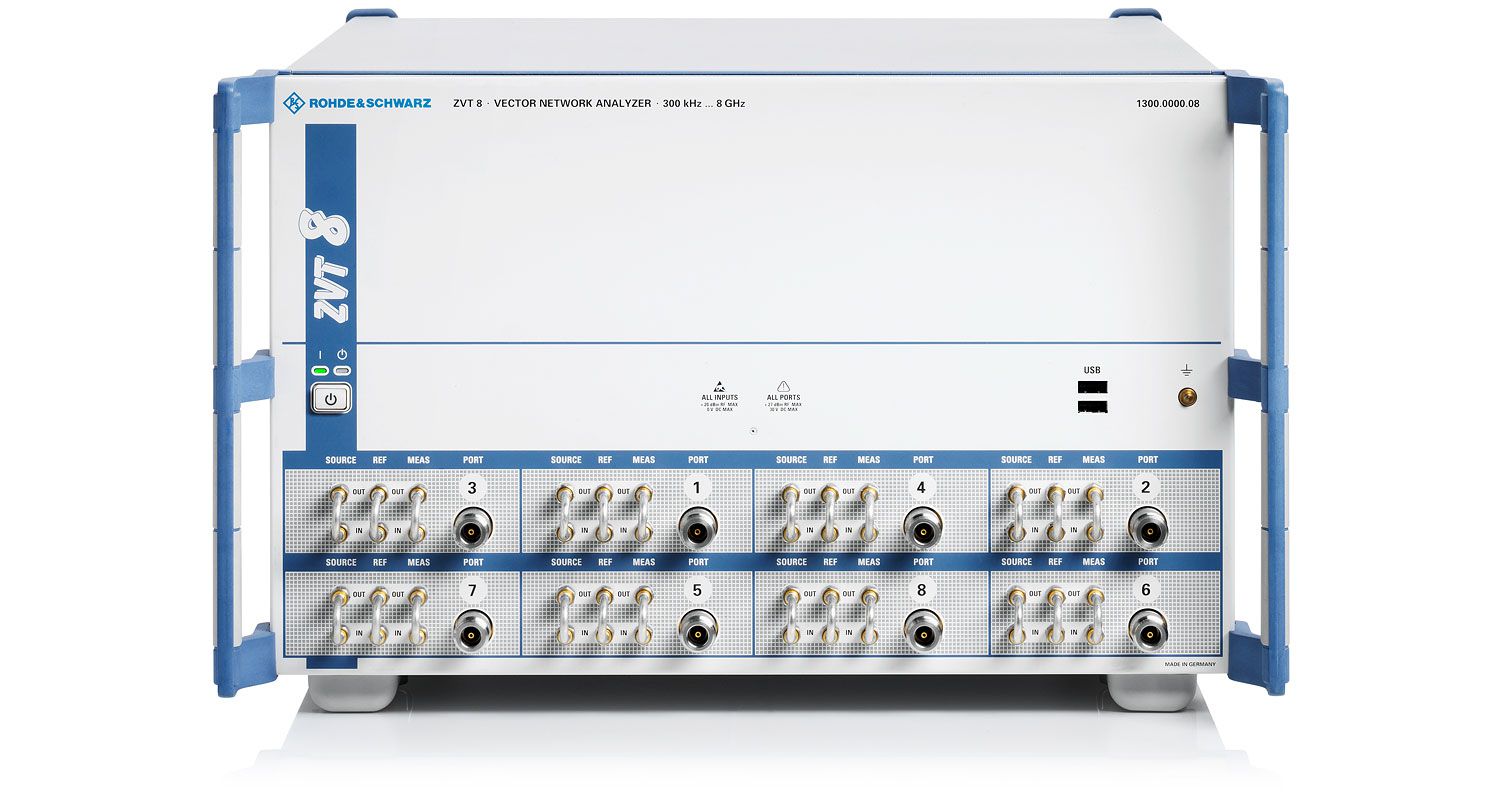

查看原图产品附图： (1/1)收藏

型 号：ZVT ZVT8 ZVT20名 称：ZVT 矢量网络分析仪产品简介：罗德与施瓦茨的 R&S®ZVT8 R&S®ZVT20 是第一款真正意义上的八端口 六端口矢量网络分析仪，其频率范围介于 300 kHz 至 8 GHz 10 MHz 至 20 GHz。 R&S®ZVT8 包含多达 4 个内部发生器以及多达 16 个接收机。 R&S®ZVT20 包含多达 3 个内部发生器以及多达 12 个接收机。 每两个测试端口使用一个发生器的独特概念使得 R&S®ZVT 非常适用于交调测量（甚至在混频器上的测量）、（真正）差分均衡测量、多接收机测量（使用天线）或生产过程中的高吞吐量和有效详细信息：

主要特点

       多端口测量，避免因矩阵控制造成的任何时间损耗

       灵活配置测试端口，以便进行均衡的单端测量

       真正的差分测量以及相干信号生成

       通过在多台 DUT 上并行测量增强性能

       执行多个信道同步采样（比如，为了对天线阵列进行相位测量）的多信道接收机

       自动校准单元

       脉内点及脉冲轮廓测量（最多使用 16 个接收机）

       最多 3 个 (R&S^®ZVT20) 或 4 个 (R&S^®ZVT8) 内部源，以便在（双）变换发射机、接收机等有源设备上进行灵活且高效的测量

应用

      R&S^®ZVT 与 R&S^®ZVA 一样，都具有全面的功能以及丰富的选件。 此外，它还提供更多的端口，即发生器和接收机。此处针对 R&S^®ZVA 描述的所有应用也适用于 R&S^®ZVT。 该仪器具有卓越的网络分析仪特性以及全面的测量功能，适用于 2-8 个端口的应用，而不管测试端口的数量：

       极为快速、准确地测量多端口 DUT

          不会因开关矩阵控制发生延迟

          更优的稳定性、可重复性以及灵活性

       测量均衡 DUT

          虚拟差分测量模式（单端端口的序列仿真，标准模式）

          真正差分测量模式：
使用八个测试端口（四个内部源），用户可生成多达四个真正差分信号并将其同步应用到 DUT 端口

       独特的性能，支持放大器、混频器、接收机、前端等对象的测量：

          针对内部发生器和接收机以及外部发生器的任意频率及功率设置

          测量混频器的变频损耗、回波损耗、泄漏等

          放大器的交调以及热 S 参数测量

          通过单个仪器进行混频器的交调测量

          针对二次变换 DUT 的测量，使用由单个装置提供的射频、LO1 及 LO2 信号

       在放大器、混频器、前端等对象上的脉冲测量 （欲知详情，请参阅“应用”及“选件”选项卡）

          频率及功率扫描脉内点测量

          针对脉冲、双脉冲以及宽度小于 50 ns 的脉冲群的脉冲轮廓测量（12.5 ns 分辨率）； 记录时间最长为 3 ms

       多信道接收机

          通过直接发生器/接收机连接选件直接连接最多 16 个信道

          并行同步信道采样，比如为了对天线阵列进行相位测量

       适合在生产中使用

          并行测量多台 DUT 可呈倍数增加吞吐量

          减少仪器操作
