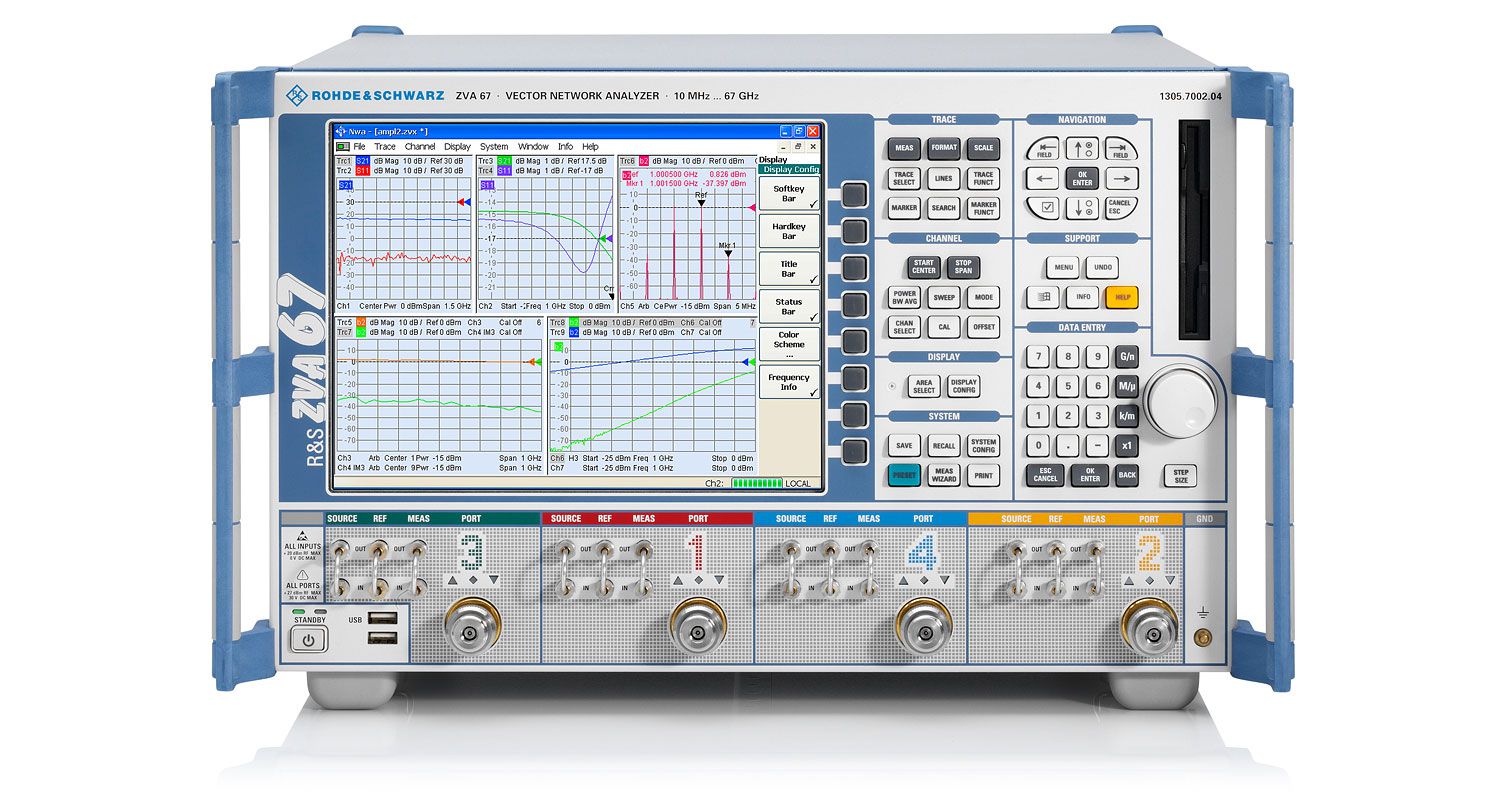

ZVA 矢量网络分析仪

型号：ZVA ZVA8 ZVA24 ZVA40 ZVA50 ZVA67 ZVA110 名称：ZVA 矢量网络分析仪

查看原图

产品附图： (1/6)

收藏

型 号：ZVA ZVA8 ZVA24 ZVA40 ZVA50 ZVA67 ZVA110名 称：ZVA 矢量网络分析仪产品简介：R&S®ZVA 系列非常适用于实验室以及生产过程中的高要求测量，从需要最大动态范围的滤波器测量到放大器、混频器、接收机以及收发信机上的线性及非线性测量。 R&S®ZVA 树立了一座又一座的里程碑，适合最具挑战性的应用： 首台带有四个内部源（最高 67 GHz）的 VNA，适用于在放大器以及混频器上进行快速的双音测量 首台可以生成相位相干信号的 VNA（最高 67 GHz） 首台中频带宽最高达 30 MHz 的 VNA，适用于在最高 110 GHz 的放大器以及混频器上进行脉

详细信息：

      对于 R&S®ZVA，每两个端口共享一个信号源。 此外，四个信源模型适用于 R&S®ZVA24 和 R&S®ZVA40。 对于 R&S®ZVA67，每个端口具有一个信号源。 特殊的开关排列便于平行信号输出，也就是说，信号可通过所有的端口同步输出至 DUT。 此外，还可选择直接信号源接入和直接接收机接入。 此概念提供了诸多关于测量速度以及功能的优势。
      上述设计特点使 R&S®ZVA 成为一款具有前所未有的性能及功能的分析仪，以四端口型号最为典型。 亮点如下：

       使用附加源作为 LO，便于进行快速的混频器测量

       生成扫频双音信号，以便比照频率或功率进行快速的交调测量

       在均衡 DUT 上进行真正的差分测量

       在测试端口的平行信号输出以及测量，以便同时测量两个或更多的 DUT。

       直接信号源接入/直接接收机接入（选项），以便实现下述操作，比如：

          将前置放大器环接到发生器通道

          将衰减器环接到接收机通道

          比如，为执行天线测量，连接外部测试装置（比如功率放大器）或使用分析仪作为多信道接收机



主要特点

       线性和非线性放大器以及混频器测量

       噪声系数测量

       脉冲轮廓测量（具有 12.5 ns 分辨率）

       进行真正的差分测量，进而可靠地测量具有平衡端口的有源设备的特性

       高输出功率，典型值为 > 18 dBm

       极宽的动态范围，典型值为 > 140 dB

       测量速度快 < 每个测试点需 3.5 μs

       较宽的中频带宽： 1/5/30 MHz

       通用校准方法： TOSM、TRL/LRL、TOM、TRM、TNA、UOSM

       自动校准单元

       在有无 LO 接入的混频器上的相位及群延时测量

       频率范围：300 kHz 至 8 GHz (R&S®ZVA8)、10 MHz 至 24/40/50/67/110 GHz (R&S®ZVA24/40/50/67/110)

特性和优势

       很高的测量吞吐量

          得益于快速合成器、较宽的中频带宽以及很高的动态范围，测量用时短

       符合人体工学的用户界面

          超过 100 个迹线和信道

          方便轻松设置多端口以及平衡测量的测量向导

       轻松、无误差的校准

          针对测试夹具以及同轴和在片应用的通用校准方法

          使用校准单元完成自动校准

       在多端口以及平衡组件上进行快速可靠的测量

          虚拟以及真正差分模式，以便进行差分组件的线性及非线性测试

       线性和非线性放大器以及混频器测量

          噪声系数以及 S 参数的同步测量

          具有较宽的功率扫描范围，支持在一次扫描中完成大大小小的信号分析

          使用附加内部源，便于进行快速的热 S22、IMD 以及混频器测量

          在有无 LO 接入的混频器及变换器上进行有关变频损耗的相位及群延时测量

          在最多带三个变换级的变换器上进行变频损耗测量

          在混频器上的交调测量

       可增加灵活性、功率以及动态范围的选件

          直接信号源接入以及直接接收机接入，针对 30 dBm 输出功率以及 150  dB 动态范围

          使用线性预测的时域，以提高分辨率

       便捷处理脉冲轮廓测量

          轻松设置脉冲轮廓测量（具有 12.5 ns 时间分辨率以及最高 30 MHz 测量带宽）

       便于轻松进行有源设备的测量

          针对 R&S®ZVA（带集成合路器、脉冲调制器以及谐波滤波器）的扩展单元

规格

针对 R&S®ZVA50/67/110（如下）


R&S®ZVA8

R&S®ZVA24

R&S®ZVA40

测试端口数

2 个或 4 个

频率范围

300 kHz 至 8 GHz

10 MHz 至 24 GHz

10 MHz 至 40 GHz

每个迹线的测试点的数量

1 到 60001

测量带宽

1 Hz 至 1 MHz（带选件： 最高 30 MHz）

内部源最大数

2

4

4

操作系统

Windows XP Embedded


在 10 Hz 测量带宽下的动态范围：

测试端口之间

典型值为 140 dB

典型值为 135 dB

典型值为 140 dB

使用直接接收机接入

典型值为 > 145 dB

典型值为 > 145 dB

典型值为 > 150 dB


功率范围（典型值）

–45 dBm 至 +15 dBm

–40 dBm 至 +18 dBm

–40 dBm 至 +18 dBm

使用可选步进衰减器

发生器步进衰减器将输出功率范围的下限值延展了 70 dB


每个测试点的测量时间

< 3.5 μs（在 1 MHz 测量带宽下）

数据传输时间（针对 201 个测量点）：

通过 IEC/IEEE 总线

< 2.9 ms

在 100 Mbit/s LAN 中通过 VX11

< 1.3 ms

在 100 Mbit/s LAN 中通过罗德与施瓦茨接口总线 (RSIB)

< 0.7 ms

不同信道之间的转换时间

< 1 ms（2001 点以内）

不同仪器装置之间的转换时间

< 10 ms（2001 点以内）


R&S®ZVA50

R&S®ZVA67

R&S®ZVA110

测试端口数

2 个或 4 个

2（基本单元
R&S®ZVA67：
4 个端口）

频率范围

10 MHz 至 50 GHz

10 kHz 至 67 GHz

10 MHz 至 110 GHz

每个迹线的测试点的数量

1 到 60001

测量带宽

1 Hz 至 1 MHz（带选件： 最高 30 MHz）

内部源最大数

2

4

4（基本单元
R&S®ZVA67）

操作系统

Windows XP Embedded


在 10 Hz 测量带宽下的动态范围：

测试端口之间

典型值为 140 dB

典型值为 140 dB

典型值为 130 dB

使用直接接收机接入

典型值为 > 150 dB

典型值为 > 145 dB

不适用


测试端口的输出功率

典型值为 18 dB

典型值为 18 dB

典型值为 8 dB

功率范围（典型值）

–40 dBm 至 +15 dBm

–40 dBm 至 +18 dBm

–30 dBm 至 +8 dBm

使用可选步进衰减器

发生器步进衰减器将输出功率范围的
下限值延展了 50 dB

（无步进衰减器）


每个测试点的测量时间

< 3.5 μs（在 1 MHz 测量带宽下）

数据传输时间（针对 201 个测量点）：

通过 IEC/IEEE 总线

< 2.9 ms

在 100 Mbit/s LAN 中通过 VX11

< 1.3 ms

在 100 Mbit/s LAN 中通过罗德与施瓦茨接口总线 (RSIB)

< 0.7 ms

不同信道之间的转换时间

< 1 ms（2001 点以内）

不同仪器装置之间的转换时间

< 10 ms（2001 点以内）
