型号：ZNA ZNA26 ZNA43 名称：ZNA 矢量网络分析仪

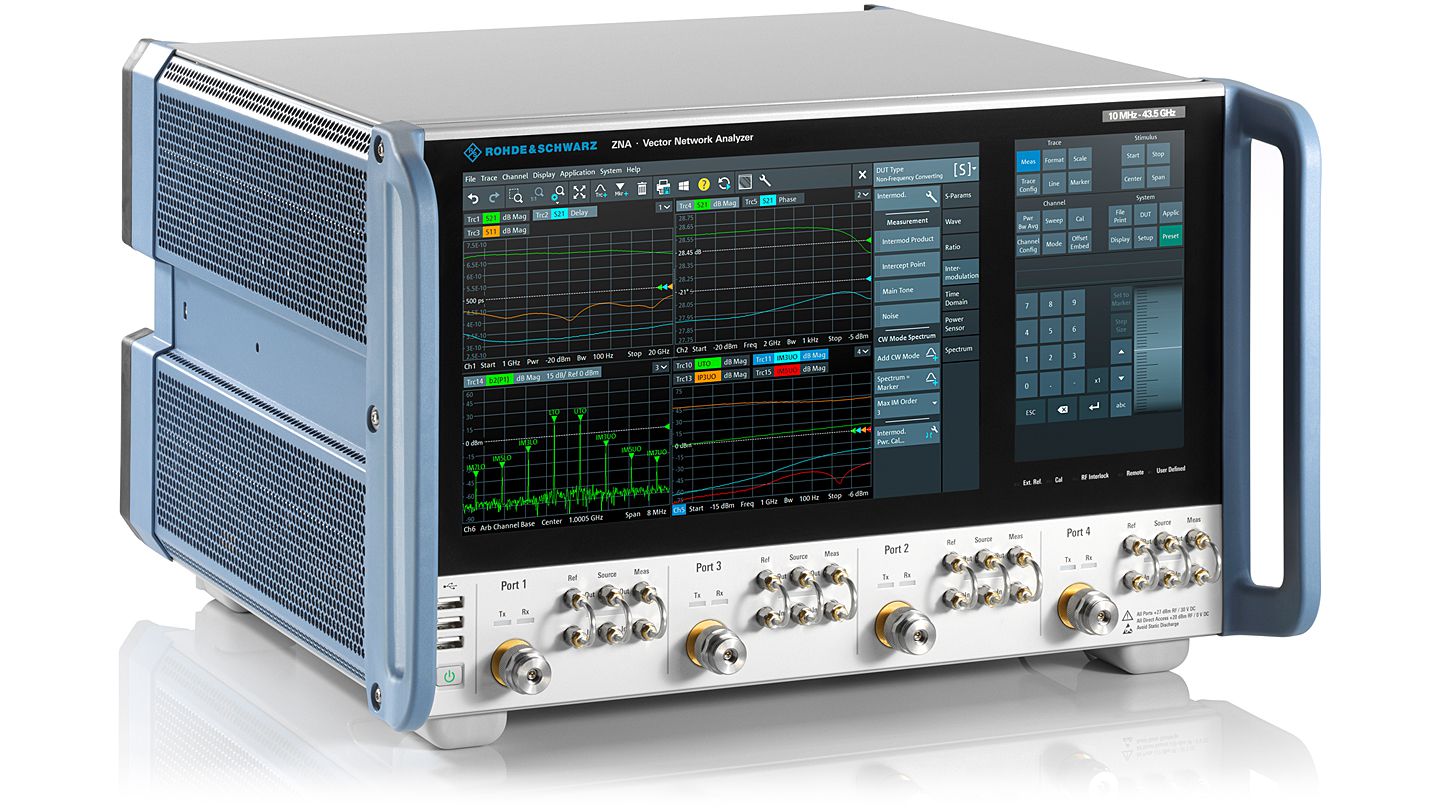

型 号：ZNA ZNA26 ZNA43名 称：ZNA 矢量网络分析仪产品简介：R&S®ZNA 矢量网络分析仪是 R&S VNA 产品组合中的高端系列：兼具出色的射频性能、丰富的软件功能和独特的硬件概念。仅触摸操作概念和以被测设备为中心的操作方法使 R&S®ZNA 成为一款强大、通用、紧凑的测量系统，适用于无源和有源设备的特性测量。
详细信息：
10 MHz 至 26.5/43.5 GHz (R&S®ZNA26/43)
提供双端口或四端口型号
出色的射频性能
至多四个集成式信号源
独特直观的仅触摸操作
四个内部相位相参信号源
紧凑型多信号源设置
便捷的混频器相位测量
两个内部本振用于接收机
快速混频器测量
同步信号采样，提供更准确的相位结果
八个真正并行测量的接收机
测量多径被测设备和天线阵列，使用分析仪作为天线测试系统的强大核心
四个内部脉冲调制器
双音和双向脉冲信号测量
混频器相位测量，无需使用参考混频器
使用紧凑型装置轻松进行混频器测试
频谱分析选件
被测设备特性测量和杂散搜索，无需将被测设备重新连接至频谱分析仪
使用嵌入式本振进行变频器群延时测量
可靠、简单的卫星接收机测量
高动态范围：139 dB（典型值），使用选件时高达170 dB（典型值）
高抑制滤波器特性测量
测量时间短，轨迹噪声低
宽功率扫频范围高达 100 dB（典型值）
多功能压缩测量
轨迹噪声不足 0.001 dB（1 kHz 中频带宽时）
测量准确、可重复性高
以被测设备为中心的操作概念
轻松启动，快速配置
体积小巧，静音运行：噪声低至 42 dB(A)
体积小巧，噪声污染小
型号 | 说明 | 频率 | 订货号 |
ZNA26 | 矢量网络分析仪，双端口，26.5 GHz，3.5 mm 连接器 | 10 MHz 至 26.5 GHz | 1332.4500.22 |
ZNA26 | 矢量网络分析仪，四端口，26.5 GHz，3.5 mm 连接器 | 10 MHz 至 26.5 GHz | 1332.4500.24 |
ZNA43 | 矢量网络分析仪，双端口，43.5 GHz，2.92 mm 连接器 | 10 MHz 至 43.5 GHz | 1332.4500.42 |
ZNA43 | 矢量网络分析仪，双端口，43.5 GHz，2.4 mm 连接器 | 10 MHz 至 43.5 GHz | 1332.4500.43 |
ZNA43 | 矢量网络分析仪，四端口，43.5 GHz，2.92 mm 连接器 | 10 MHz 至 43.5 GHz | 1332.4500.44 |
ZNA43 | 矢量网络分析仪，四端口，43.5 GHz，2.4 mm 连接器 | 10 MHz 至 43.5 GHz | 1332.4500.45 |
选件 | |||
ZNA26-B16 | 用于 ZNA26 的直接信号源和接收机接入（双端口） | 100 kHz 至 26.5 GHz | 1332.4581.22 |
ZNA26-B16 | 用于 ZNA26 的直接信号源和接收机接入（四端口） | 100 kHz 至 26.5 GHz | 1332.4581.24 |
ZNA43-B16 | 用于 ZNA43 的直接信号源和接收机接入（双端口） | 100 kHz 至 43.5 GHz | 1332.4581.42 |
ZNA43-B16 | 用于 ZNA43 的直接信号源和接收机接入（四端口） | 100 kHz 至 43.5 GHz | 1332.4581.44 |
ZNA26-B2n | 信号源步进衰减器，端口 n，用于 ZNA261) | 10 MHz 至 26.5 GHz | 1332.4630.2n |
ZNA43-B2n | 信号源步进衰减器，端口 n，用于 ZNA431) | 10 MHz 至 43.5 GHz | 1332.4646.2n |
ZNA26-B3n | 接收机步进衰减器，端口 n，用于 ZNA261) | 10 MHz 至 26.5 GHz | 1332.4700.3n |
ZNA43-B3n | 接收机步进衰减器，端口 n，用于 ZNA431) | 10 MHz 至 43.5 GHz | 1332.4717.3n |
ZNA26-B4n | 内部脉冲调制器，端口 n，用于 ZNA261) | 10 MHz 至 26.5 GHz | 1332.4775.4n |
ZNA43-B4n | 内部脉冲调制器，端口 n，用于 ZNA431) | 10 MHz 至 43.5 GHz | 1332.4781.4n |
ZNA26-B3 | 用于 ZNA26 的第三和第四个内部信号源（四端口） | 10 MHz 至 26.5 GHz | 1332.4523.02 |
ZNA43-B3 | 用于 ZNA43 的第三和第四个内部信号源（四端口） | 10 MHz 至 43.5 GHz | 1332.4617.02 |
ZNA-B4 | 精密频率参考 (OCXO) | 1332.4530.02 | |
ZNA-B5 | 用于 ZNA 的第二个内部本振信号源（四端口） | 1332.4675.02 | |
ZNA-B26 | 直接中频接入 | 1332.4598.02 | |
ZNA-B91 | 触发和控制 I/O 板 | 1332.4800.02 | |
ZNA-K1 | 频谱分析仪模式 | 1332.5320.02 | |
ZNA-K2 | 时域分析 (TDR) | 1332.5336.02 | |
ZNA-K20 | 扩展时域分析（包括眼图） 2) | 1332.4746.02 | |
ZNA-K4 | 标量混频器和任意变频测量 | 1332.5342.02 | |
ZNA-K5 | 矢量校正变频器测量（无需使用参考混频器和相位参考）3) | 1332.5359.02 | |
ZNA-K7 | 脉冲信号测量4) | 1332.5371.02 | |
ZNA-K8 | 毫米波变频器支持5) | 1332.5388.02 | |
ZNA-K9 | 无本振接入的变频器群延时测量6) | 1332.5394.02 | |
ZNA-K17 | 中频带宽提高至 30 MHz | 1332.5459.02 | |
ZNA-K19 | 1 MHz 频率分辨率 | 1332.5513.02 | |
毫米波变频器7) | |||
ZVA-Z75 | 变频器 WR06（单模块） | 50 GHz 至 75 GHz | 1307.7400.02 |
ZVA-Z90 | 变频器 WR12（单模块） | 60 GHz 至 90 GHz | 1322.3024.02 |
ZVA-Z110 | 变频器 WR10（单模块） | 75 GHz 至 110 GHz | 1307.7000.03 |
ZVA-Z110E | 变频器 WR10（单模块） | 75 GHz 至 110 GHz | 1307.7000.40 |
ZVA-Z325 | 变频器 WR03（单模块） | 220 GHz 至 325 GHz | 1317.0514.02 |
ZVA-Z500 | 变频器 WR02（单模块） | 325 GHz 至 500 GHz | 1317.0520.02 |
ZC78 | 变频器 WG 3.6 mm × 1.8 mm（单模块） | 53.57 GHz 至 78.33 GHz | 3626.5356.02 |
ZC90 | 变频器 WR12（单模块） | 60 GHz 至 90 GHz | 1323.7600.02 |
ZC90E | 变频器 WR12（单模块） | 60 GHz 至 90 GHz | 1323.7600.04 |
ZC110 | 变频器 WM-2540（单模块） | 75 GHz 至 110 GHz | 1323.7617.02 |
ZC140 | 变频器 WM-2032（单模块） | 90 GHz 至 140 GHz | 1323.7623.02 |
ZC170 | 变频器 WM-1651（单模块） | 110 GHz 至 170 GHz | 1323.7630.02 |
ZC220 | 变频器 WM-1295（单模块） | 140 GHz 至 220 GHz | 1323.7646.02 |
ZC260 | 变频器 WM-1092（单模块） | 170 GHz 至 260 GHz | 3628.5682.02 |
ZC330 | 变频器 WM-864（单模块） | 220 GHz 至 330 GHz | 1323.7669.02 |
ZC500 | 变频器 WM-570（单模块） | 330 GHz 至 500 GHz | 1323.7681.02 |
校准套件（手动校准） | |||
ZV-Z129 | 校准套件，2.92 mm（阳性），50 Ω | 0 Hz 至 40 GHz | 1322.7471.02 |
ZV-Z129 | 校准套件，2.92 mm（阴性），50 Ω | 0 Hz 至 40 GHz | 1322.7471.03 |
ZV-Z210 | 校准套件，1.0 mm（阴性和阳性），50 Ω | 0 Hz 至 110 GHz | 5011.6588.02 |
ZV-Z235 | 校准套件，3.5 mm，50 Ω | 0 Hz 至 26.5 GHz | 5011.6542.02 |
ZV-Z229 | 校准套件，2.92 mm，50 Ω | 0 Hz 至 40 GHz | 5011.6559.02 |
ZV-Z224 | 校准套件，2.4 mm，50 Ω | 0 Hz 至 50 GHz | 5011.6565.02 |
ZN-Z235 | 校准套件，3.5 mm，50 Ω | 0 Hz 至 26.5 GHz | 1336.8500.02 |
ZN-Z229 | 校准套件，2.92 mm，50 Ω | 0 Hz 至 40 (43.5) GHz8) | 1336.7004.02 |
波导校准套件 | |||
ZV-WR15 | 波导校准套件 WR15（无滑动负载） | 50 GHz 至 75 GHz | 1307.7500.30 |
ZV-WR15 | 波导校准套件 WR15（含滑动匹配件） | 50 GHz 至 75 GHz | 1307.7500.31 |
ZV-WR12 | 波导校准套件 WR12（无滑动匹配件） | 60 GHz 至 90 GHz | 1307.7700.10 |
ZV-WR12 | 波导校准套件 WR12（含滑动匹配件） | 60 GHz 至 90 GHz | 1307.7700.11 |
ZV-WR10 | 波导校准套件 WR10（无滑动匹配件） | 75 GHz 至 110 GHz | 1307.7100.10 |
ZV-WR10 | 波导校准套件 WR10（含滑动匹配件） | 75 GHz 至 110 GHz | 1307.7100.11 |
ZV-WR08 | 波导校准套件 WR08（无滑动匹配件） | 90 GHz 至 140 GHz | 1307.7900.10 |
ZV-WR08 | 波导校准套件 WR08（含滑动匹配件） | 90 GHz 至 140 GHz | 1307.7900.11 |
ZV-WR06 | 波导校准套件 WR06（无滑动匹配件） | 110 GHz 至 170 GHz | 1311.8807.10 |
ZV-WR06 | 波导校准套件 WR06（含滑动匹配件） | 110 GHz 至 170 GHz | |
