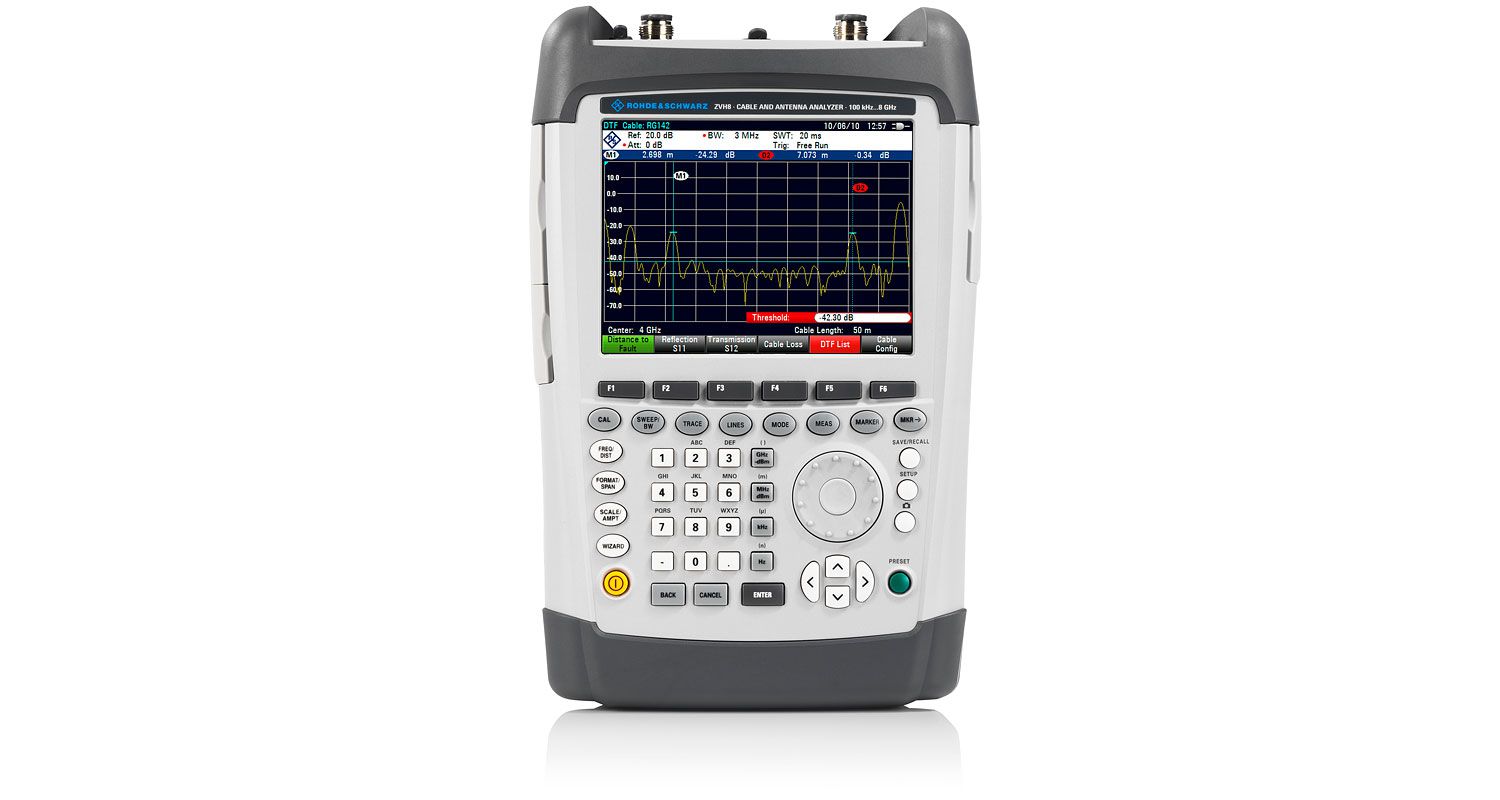

型号：ZVH ZVH4 ZVH8 名称：ZVH4和ZVH8 天馈线及矢量网络测试仪
型 号：ZVH ZVH4 ZVH8名 称：ZVH4和ZVH8 天馈线及矢量网络测试仪产品简介：R&S®ZVH是R&S推出的新一代天馈线分析仪。R&S®ZVH集快速的天馈线分析与高性能的频谱测试于一身。ZVH在业界创造任务管理器工作模式，主要工作由ZVH自动完成。相比传统的天馈线分析仪，使用ZVH可以将工作效率提高3倍以上。
详细信息：
频率范围：100 kHz～3.6/8 GHz
标配天馈线断点分析、反射测量、电缆损耗测量功能
功能强大的任务管理器，大大减轻了现场测试工作量
支持软件升级频谱分析、全功能矢量网络分析、矢量电压表、频谱瀑布图、功率计等功能
传输测量动态范围高达100 dB
内置直流偏置供电，方便有源器件测试
高灵敏度频谱测试（<–141dBm；前置放大器打开时，<–161 dBm ）
较低的测量不确定度（典型值 0.5 dB）
分辨率带宽低至可达1Hz，清晰呈现信号细节
支持R&S天线、探头和功率计，拓展测量功能
坚固的防水外壳，适合现场的恶劣工作条件
重量轻（带电池3 kg），易于手持，中文界面、功能键触手可及
支持GPS定位功能
易于更换的高容量锂离子电池，工作时间可达4.5小时
用于远程控制和测量数据传送的LAN口和USB接口，测量结果可保存在SD卡中
Firmware终身免费升级
随机赠送ZVHView软件，用于编辑任务管理器，设置与测量结果的交换存档和处理（支持XP/Vista/Win7）
天线与馈线的外场测试
天线隔离度的外场测试
无源器件以及塔顶放大器的外场测试
场强测量与无线干扰查找
R&S®ZVH4 | R&S®ZVH8 | ||
频率范围 | 100 kHz 至 3.6 GHz | 100 kHz 至 8 GHz | |
标准测量功能 | 反射测量、故障点距离 | ||
输出功率（端口 1、端口 2） | 0 dBm 至 –40 dBm（标定），1 dB 步长 | ||
最大允许的杂散信号电平 | +17 dBm（标定） | ||
点数 | 101, 201, 401, 601, 631, 801, 1001, 1201 | ||
故障点距离 (DTF) 测量 | |||
显示模式 | 回波损耗 (dB)，VSWR | ||
仪表分辨率 | （1.58 × 速度因子/跨度） | ||
水平显示范围 | 3 m 至 1500 m | ||
反射测量 | |||
方向性 | 100 kHz 至 3 GHz（标定） | > 43 dB（标定） | > 43 dB（标定） |
3 GHz 至 3.6 GHz | > 37 dB（标定） | > 37 dB（标定） | |
3.6 GHz 至 6 GHz | – | > 37 dB（标定） | |
6 GHz 至 8 GHz | – | > 31 dB（标定） | |
显示模式 | s11，回波损耗 (dB)，VSWR，单端口电缆损耗 | ||
矢量网络分析 | s11, s22, 幅度, 相位, 幅度 + 相位, 史密斯圆图, VSWR, 反射系数, mρ, | ||
矢量电压计 | 幅度 + 相位, 史密斯圆图 | ||
发射测量（R&S®ZVH-K39 或 R&S®ZVH-K42） | |||
动态范围（S21、S12） | 100 kHz 至 300 kHz | > 50 dB（标定） | > 50 dB（标定） |
300 kHz 至 2.5 GHz | > 80 dB，典型值为 100 dB | > 80 dB，典型值为 100 dB | |
2.5 GHz 至 3.6 GHz | > 70 dB，典型值为 90 dB | > 70 dB，典型值为 90 dB | |
3.6 GHz 至 6 GHz | – | > 70 dB，典型值为 90 dB | |
6 GHz 至 8 GHz | – | > 50 dB（标定） | |
显示模式 | 发射测量 | s21，幅度（单位：dB）（损耗、增益） | |
矢量网络分析 | s21, s12, 幅度（损耗、增益）, 相位, | ||
矢量电压计 | 幅度 + 相位 | ||
直流供应电压（直流偏压，端口 1 和端口 2） | |||
电压范围 | 内部供应电压 | +12 V 至 +32 V，1 V 步长 | |
最大输出功率 | 4 W（电池），10 W（交流电源） | ||
最大电流 | 500 mA | ||
最大电压 | 外部供应电压 | 50 V | |
最大电流 | 600 mA | ||
通用数据 | |||
显示 | 6.5" 彩色液晶显示屏（VGA 分辨率） | ||
电池续航时间 | R&S®HA-Z204，4.5 Ah | 最长 3 h | |
R&S®HA-Z206，6.75 Ah | 最长 4.5 h | ||
尺寸 (W×H×D) | 194mm×300mm×69mm (144mm) 1), | ||
重量 | < 3 kg (6.6 lb) | ||
