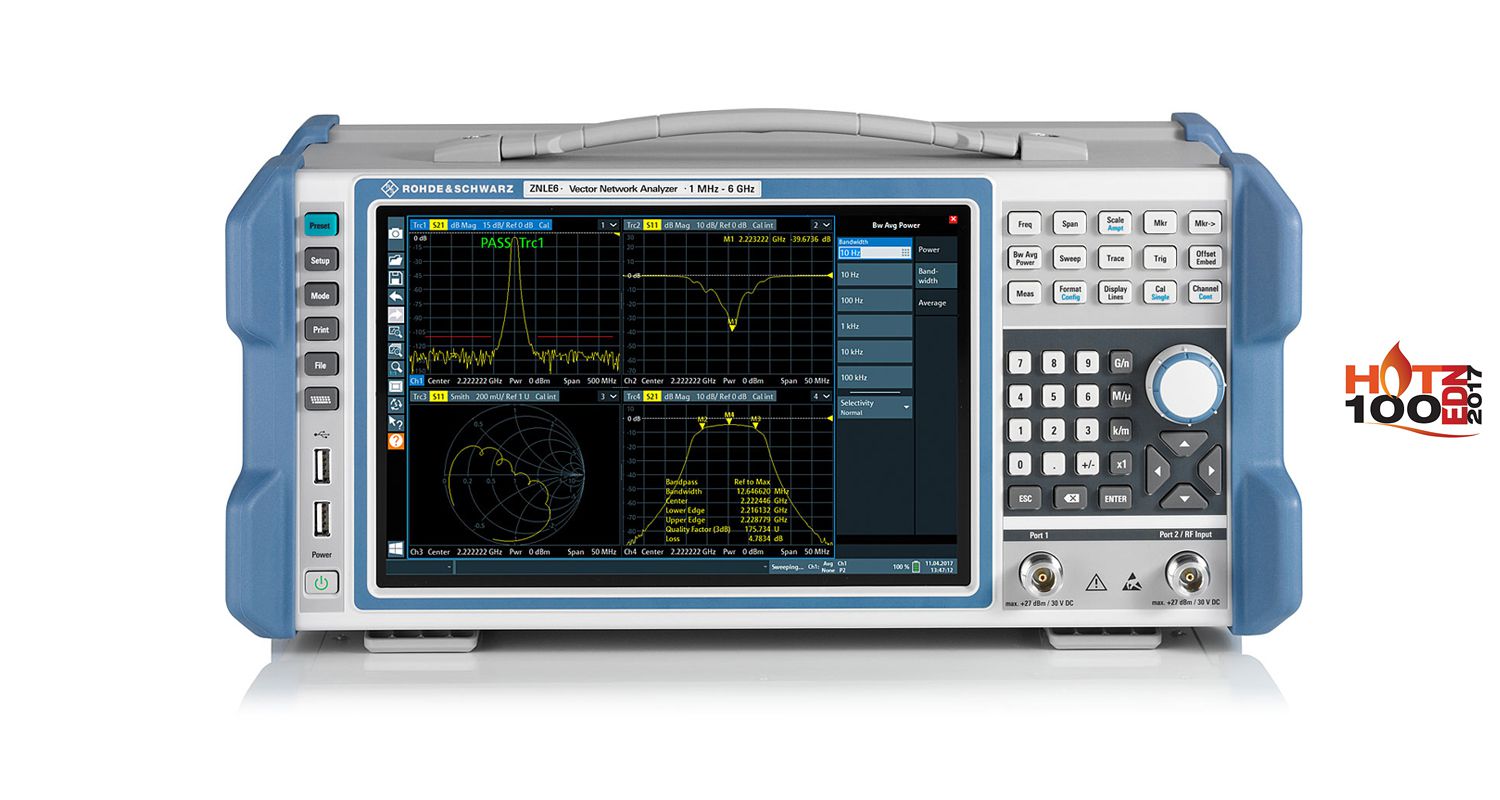

型号：ZNLE ZNLE3 ZNLE6 名称：ZNLE 矢量网络分析仪
型 号：ZNLE ZNLE3 ZNLE6名 称：ZNLE 矢量网络分析仪产品简介：ZNLE可以提供S11、S21、S12、S22四个S参数的双向测量，同时支持GPIB LAN接口进行远程控制，其中GPIB为选件配置接口。仪表有两个频段可选，分别为ZNLE3（1MHz~3GHz）和ZNLE6（1MHz~6GHz）。
详细信息：
两端口的矢量网络分析仪除了能够为客户节省空间之外，还可以提供快速、准确的测量，尤其是ZNLE还具有S参数简易测试向导功能。ZNLE可以提供S11、S21、S12、S22四个S参数的双向测量，同时支持GPIB/LAN接口进行远程控制，其中GPIB为选件配置接口。仪表有两个频段可选，分别为ZNLE3（1MHz~3GHz）和ZNLE6（1MHz~6GHz）。
R&S ZNLE具有较好的射频性能包括典型值120dB的超大动态范围以及1Hz到500KHz的测量带宽。在200MHz频率跨度，双端口TOSM/SOLT校准，100KHz测量带宽、201个测试点的情况下，测试时间仅为9.6ms。同时，仪表的迹线噪声仅为0.001dB，可以为客户提供稳定、可重复的测量。
R&S ZNLE配有10.1寸 WXGA触摸屏，所有测试轨迹清晰可见，同时支持多点触碰手势放大和缩小测试轨迹。通过很少的操作步骤，可以轻松进入到每个测试功能。重新操作和取消操作按键，可以取消和恢复用户操作。友好的人机交互界面，提供各种功能和参数的在线帮助说明。
ZNLE的校准方法简单易操作，它采用罗德与施瓦茨公司ZNx系列失量网络分析仪有的校准向导，同时支持自动校准件。选择ZNLE屏幕上面的“Start Auto Cal” （开始自动校准）按键，仪表配合自动校准件就可以开始自动校准，可以使测试校准更加简单。
频率范围：1 MHz to 3 GHz or 1 MHz to 6 GHz
全S参数的2端口矢量网分析仪，用于双向射频测试
动态范围大：120 dB (typ.)
测量带宽：1 Hz to 500 kHz
测量速度快： i.e. 8.7 ms for 401 points (100 kHz IFBW, 200 MHz span, corr. off)
尺寸小，重量轻： depth 24 cm， 6 kg
超大触摸屏：10.1" WXGA
具有操作系统Win10
频率范围 | R&S®ZNLE6 | 1 MHz to 6 GHz |
R&S®ZNLE3 | 1 MHz to 3 GHz | |
测试速度 | 201 points, 100 kHz IFBW, 200 MHz span, full two-port calibration | 9.6 ms |
数据传输 | IEC/IEEE (201 points) | 3.0 ms (typ.) |
HiSLIP with 1 Gbit/s LAN | typ. 2.5 ms | |
动态范围 | 10 Hz measurement bandwidth | up to > 120 dB (typ.) |
输出功率 | up to +2 dBm (typ.) | |
测试带宽 | 1 Hz to 500 kHz (in steps of 1/1.5/2/3/5/7) | |
频率分辨率 | 1 Hz | |
测试点数 | 1 to 5001 | |
操作系统 | Windows 10 |
ZNLE3 | 1323.0012.53 | 经济型台式矢量网络分析仪，2端口，1MHz~3GHz |
ZNLE6 | 1323.0012.56 | 经济型台式矢量网络分析仪，2端口，1MHz~6GHz |
FPL1-B10 | 1323.1890.02 | GPIB接口 |
FPL1-Z1 | 1323.1960.02 | 前面盖 |
FPL1-Z2 | 1323.1977.02 | 仪器包 |
FPL1-Z3 | 1323.1683.02 | 背带 |
FPL1-Z5 | 1323.1690.02 | 防眩光保护膜 |
FPL1-Z6 | 1323.1954.02 | 机架套件 |
