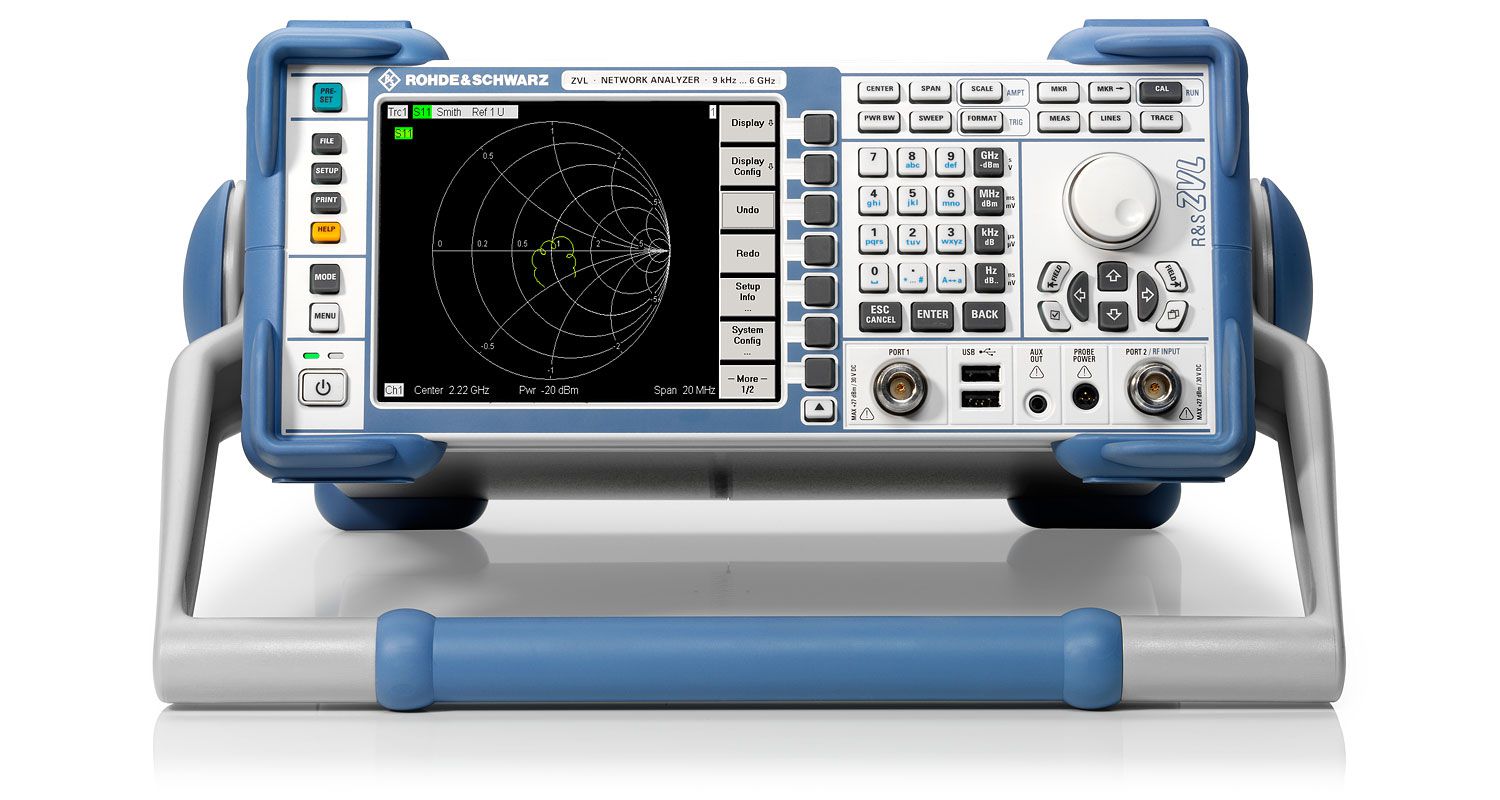

ZVL 矢量网络分析仪

型号：ZVL ZVL3 ZVL6 ZVL13 名称：ZVL 矢量网络分析仪

查看原图

产品附图： (1/2)

收藏

型 号：ZVL ZVL3 ZVL6 ZVL13名 称：ZVL 矢量网络分析仪产品简介：R&S ZVL网络分析仪功能强大、可升级，适用于开发、生产和维修。它是可将网络分析仪、频谱分析仪和功率计的功能集成在单个机箱中的仪表。

详细信息：

      R&S ZVL网络分析仪可以实惠的价格提供较好的技术规格和广泛的功能，是每位开发工程师理想的网络分析仪。

主要特点

     频率范围：9 kHz 至3 GHz/6 GHz
     便携式网络分析仪，可选配频谱分析仪
     符合“LXI C类标准”
     经济实用、功能强大、一机多能、外形小巧
     网络分析仪
     全功能频谱分析仪（选配）
     全功能中级仪器

较高的性价比

     用途广泛，包括开发、生产、服务、安装等领域
     一台仪器中集成了三台仪器，可进行综合RF分析
      双向双端口矢量网络分析仪：测量全部四个S参数、 选配全能频谱分析仪、 选配高精度功率计（在SPA模式下，使用R&S NRP-Z 功率传感器）
     有多种选件可供使用，可扩大选配频谱分析仪的应用范围：
       1. 多种信号分析应用固件可选，例如： 噪声系数和增益测量、AM/FM/ϕM解调、光谱图显示、电视信号分析
       2. 提供各种数字通信标准所用应用固件，例如： WCDMA, WLAN, WiMAX, Bluetooth^®
       3. 详情请访问选件网站
     外形小巧、便于携带、重量轻（不足7 kg）；选配电池操作功能
     DVI-D监视器接口
     频率范围：9 kHz 至3 GHz/6 GHz

产品特性

     完全单端口 (OSM)、完全双端口(TOSM)和单路径双端口校准
     测量S参数、阻抗、导纳和稳定性
     结果输出形式：史密斯圆图、反转史密斯圆图、幅度与相位、极坐标图、实际值、假定值、组延时、VSWR
     提供无限多¹⁾ 个迹线和通道；同一幅图中重叠显示不同通道的迹线
     迹线评估：最大值、最小值、峰峰值、有效值、平均值、标准偏移、电气长度、相位延时
     带通滤波器评估，包括中心频率、带宽、纹波、品质因子、衰减等等
     选配频谱分析仪功能(R&S^®ZVL-K1)，同时具备网络分析仪功能
     受RAM的可用容量限制

网络分析

频谱分析
