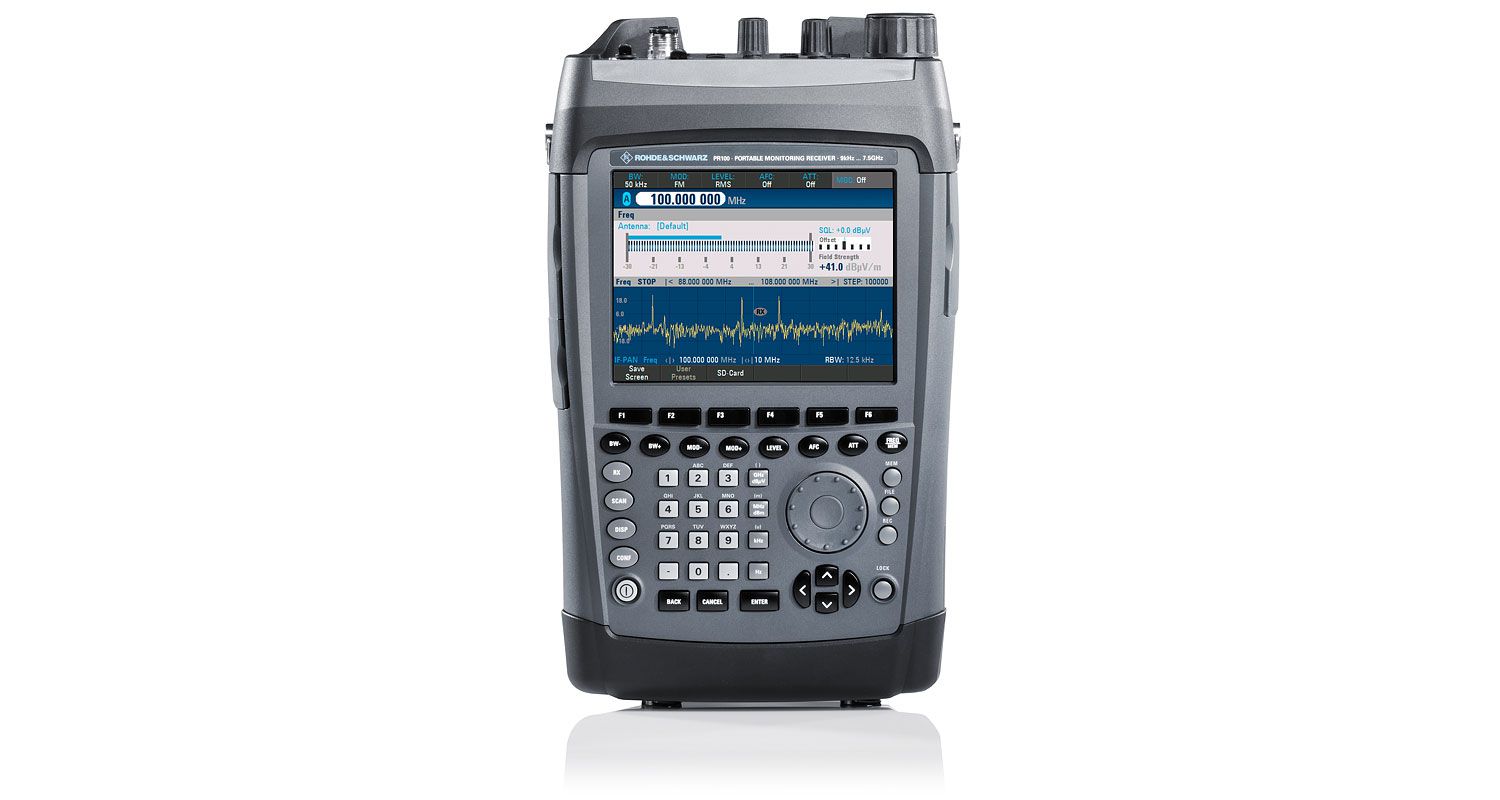

型号：PR100 名称：PR100 测试接收机
型 号：PR100名 称：PR100 测试接收机产品简介：PR100具有高性能的接收机和智能跟踪算法，它不仅能迅速感应到干扰并很快找到干扰源的位置，还能检测出不规则的突发信号。
详细信息：
在现在的移动通信网络中，各种不合规范的发射源渗透在每个角落。这导致网络容量变差，用户体验大幅度下降，所以对运营商和无线电管理委员会来说，干扰排查面临着一个十分重要的挑战。罗德与施瓦茨的手持表PR100具有高性能的接收机和智能跟踪算法，它不仅能迅速感应到干扰并很快找到干扰源的位置，还能检测出不规则的突发信号。
PR100为干扰源的识别和定位提供了一个全新的专业解决方案。这个手持仪器专门检测、定位并分析9KHz至7500MHz的射频干扰信号。通过实时的快速傅里叶变换和快速的干扰源方位锁定，PR100能以很快的速度自动定位干扰源的位置，比现有的查找方法更快捷更准确。在以往的干扰排查定位中，罗德与施瓦茨通过频谱仪、PIM测试仪、扫频仪、定向天线和软件来实现，PR100进一步加强了移动网络干扰的定位和排查能力。
拥有的功能被设定为标准
大量的射频预选器使PR100即使在频谱密度很高的环境下也能很好的应用。大的动态范围使它能检测非常微弱的信号。快速的实时傅里叶变换使抓取很短的瞬时信号成为可能，即使20ns的瞬时信号也能万无一失的抓取到。PR100实时带宽高达 10 MHz，在2 GHz/s 的条件下进行频谱扫描，对频谱和干扰的展现方式多种多样，能检测并呈现复杂的瞬时干扰信号，这在传统的频谱仪测试中是不能实现的。

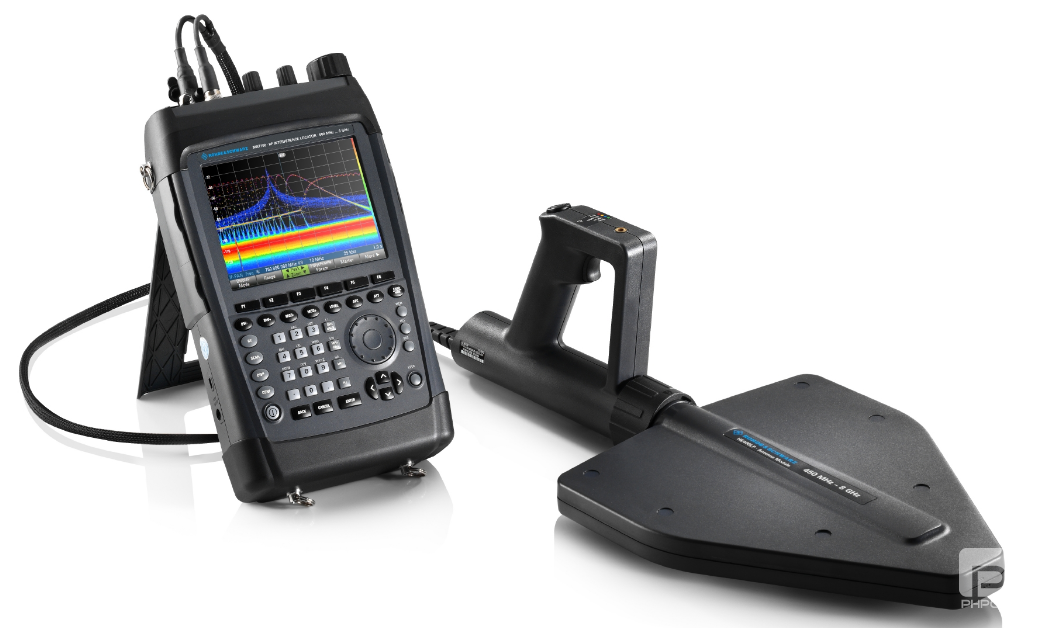

罗德与施瓦茨有一个单波束和双波束可切换的高性能手持天线(R&S HE400CEL),它能手动准确定位干扰源方位。除此之外，如果再加上罗德与施瓦茨的一个能自动方向性扫描的磁力固定天线，结合一款电脑版的干扰定位分析软件，自动的干扰检测和排查的效率将会大幅度的提高。
罗德与施瓦茨的PR100在各种干扰检测中都有对应的配置，包括：手持干扰排查的标准配置、自动干扰定位和排查的自动排查配置、以及包含手动、自动全方案干扰排查配置。
干扰排查创新
罗德与施瓦茨公司在频谱监控、基站建设、疑难问题定位解决、QoS/QoE 测试和分析方面有几十年的经验，一直有着技术的创新。罗德与施瓦茨公司对干扰的排查定位方案能使运营商和网络服务公司快速的定位和排查各种各样的干扰。
射频 | ||
频率范围 | 9 kHz to 7.5 GHz | |
RF输入 | ||
阻抗 | 50 Ω | |
预选器 | 9 kHz to 30 MHz | 30 MHz lowpass filter |
20 MHz to 1.5 GHz | tuned bandpass filters | |
1.5 GHz to 7.5 GHz | highpass/lowpass filter combination | |
IF指标 | ||
IF频谱显示范围 | 1 kHz to 10 MHz,1/2/5/10/20/50/100/200/500 kHz,1/2/5/10 MHz | |
显示模式 | normal (clear/write), average, max. hold, min. hold | |
IF解调带宽 | 15 filters (specified values indicate 3 dB bandwidth) | 150/300/600 Hz,1.5/2.4/6/9/15/30/50/120/150/250/300/500 kHz |
解调模式 | all demodulation bandwidths | AM, FM, PULSE, I/Q |
demodulation bandwidth ≤ 9 kHz | LSB | |
demodulation bandwidth ≤ 15 kHz | ISB | |
demodulation bandwidth ≤ 9 kHz | CW | |
扫描模式 | ||
频率扫描 (FScan) | start and stop frequency, step width | user-selectable |
scan speed | up to 200 channels/s | |
存储扫描 (MScan) | memory locations | 1024, user-programmable |
scan speed | up to 150 channels/s | |
全景扫描 (PScan) | start and stop frequency | user-selectable |
resolution bandwidths (bin widths) | 125/250/500/625 Hz,1.25/2.5/3.125/6.25/12.5/25/50/100 kHz | |
scan speed (RBW = 100 kHz, measurement time = 500 μs, IF spectrum = normal, clear/write, display mode = IF spectrum) | up to 2 GHz/s | |
DF模式 | ||
频率范围 | 20 MHz to 6 GHz | |
DF方法 | 20 MHz to 173 MHz | Watson-Watt |
173 MHz to 6 GHz | correlative interferometer | |
显示分辨率 | selectable | 0.1° or 1° |
