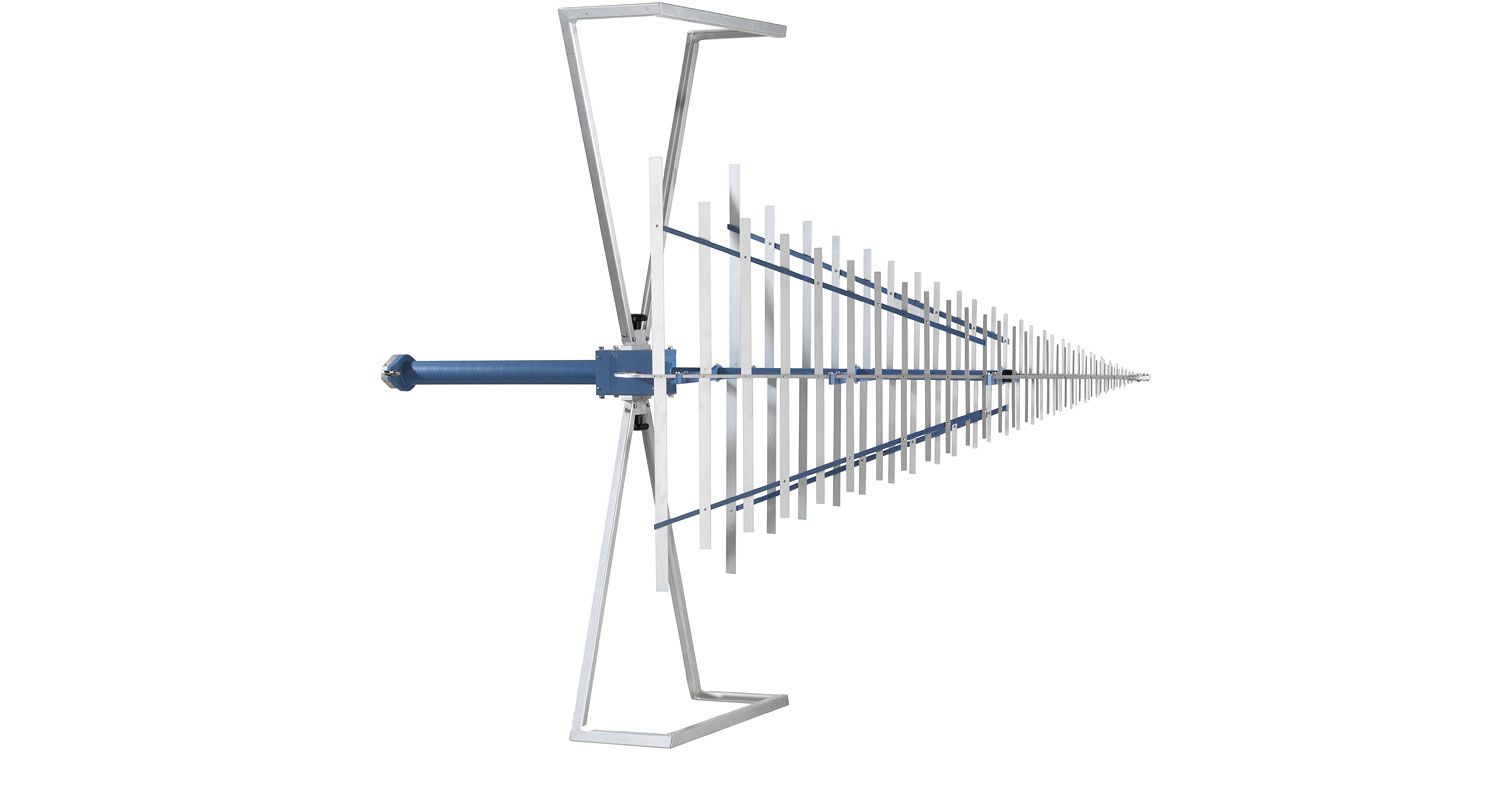

HL562E 天线

型号：HL562E 名称：HL562E 天线

查看原图

产品附图： (1/3)

收藏

型 号：HL562E名 称：HL562E 天线产品简介：30 MHz 至 6000 MHz 的极宽频率范围 适用于灵敏度以及发射测量 在整个频率范围内无需更换天线 在大约 200 MHz 至 6000 MHz 的频率范围内，E 平面和 H 平面的辐射方向图几乎是旋转对称的

详细信息：

主要特点

        30 MHz 至 6000 MHz 适用于 EMI 和 EMS 应用的超宽带天线
        超对数天线 R&S^®HL562E 可用于发射测量，以及 30 MHz 至 6000 MHz 的较宽频率范围内的 EMS 测量。由于不需要更换天线，因此测量时间显著缩短。
        R&S^®HL562E 的对称与匹配性 (VSWR) 使其可用于需要 10 V/m 或更高场强的 EMS 测量。
        R&S^®HL562E 将双锥形天线与对数周期天线的特点相结合。天线的对数周期部件使用 V 形设计，以便增加系统灵敏度，尤其是在超过 1 GHz 的频率下的灵敏度。这种方法不仅能增加天线增益，而且解释了为什么 H 平面的辐射方向图与 E 平面的辐射方向图几乎是旋转对称对称的。
        超对数天线不含三脚架，所示三脚架作为附件提供。如需与 R&S^®HL562Z1 三脚架一起使用，需要一根带 90° 弯式连接器的 RF 电缆。

特性和优势

        30 MHz 至 6000 MHz 的极宽频率范围

        适用于灵敏度以及发射测量

        在整个频率范围内无需更换天线

        在大约 200 MHz 至 6000 MHz 的频率范围内，E 平面和 H 平面的辐射方向图几乎是旋转对称的

        整个频率范围内的辐射方向图保持稳定，确保了 EUT 的最佳照射

        紧凑轻巧

        高增益，低天线系数

        易于操作

        可移动式三脚架（选装）

规格
