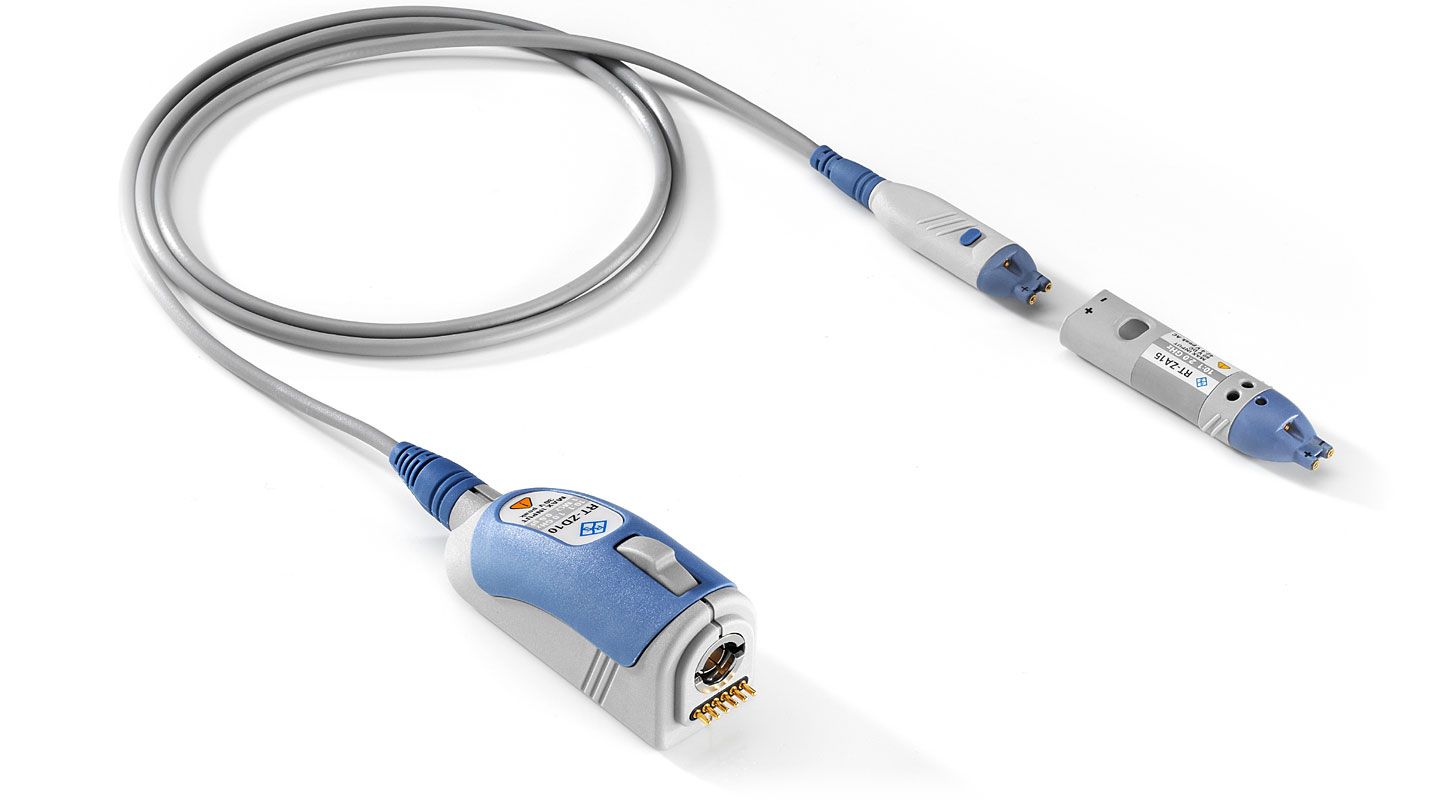

RT-ZD 系列示波器有源差分探头

型号：RT-ZD08 RT-ZD10 RT-ZD20 RT-ZD30 RT-ZD40 名称：RT-ZD 系列示波器有源差分探头

查看原图

产品附图： (1/1)

收藏

型 号：RT-ZD08 RT-ZD10 RT-ZD20 RT-ZD30 RT-ZD40名 称：RT-ZD 系列示波器有源差分探头产品简介：高时钟速率下一般会使用差分信号，以便有效抑制共模干扰并且准确无误地传输宽带信号。只有使用差分探头，才能精确地测量这类信号。罗德与施瓦茨有源差分探头提供高输入阻抗、高共模抑制比以及低噪声。

详细信息：

主要特点

     带宽：200 MHz 至 6 GHz

     输入阻抗：最高 1 MΩ

     低输入电容：低于 1 pF

     极低的噪声

     集成式高精度直流电压表（某些型号不提供）

订货信息

     R&S®RT-ZD02
       订货号 1333.0821.02
       带宽：200 MHz
       最大电压：±20 V
       衰减因子：10:1
       输入阻抗：1 MΩ || 3.5 pF
       BNC 接口，50 Ω 输出

     R&S®RT-ZD08
       订货号 1333.0838.02
       带宽：800 MHz
       最大电压：±15 V
       衰减因子：10:1
       输入阻抗：200 kΩ || 1.0 pF
       BNC 接口，50 Ω 输出

     R&S®RT-ZD10
       订货号 1410.4715.02
       带宽：1.0 GHz
       最大电压：±8 V（±12 V 偏置补偿）
       衰减因子：10:1
       输入阻抗：1 MΩ || 0.6 pF
       ProbeMeter 和微控按钮可用于仪器控制，罗德与施瓦茨探头接口

     R&S®RT-ZD20
       订货号 1410.4409.02
       带宽：1.5 GHz
       最大电压：±8 V（±12 V 偏置补偿）
       衰减因子：10:1
       输入阻抗：1 MΩ || 0.6 pF
       R&S®ProbeMeter 和微控按钮可用于仪器控制，罗德与施瓦茨探头接口

     R&S®RT-ZD30
       订货号 1410.4609.02
       带宽：3.0 GHz
       最大电压：±8 V（±12 V 偏置补偿）
       衰减因子：10:1
       输入阻抗：1 MΩ || 0.6 pF
       R&S®ProbeMeter 和微控按钮可用于仪器控制，罗德与施瓦茨探头接口

     R&S®RT-ZD40
       订货号 1410.5205.02
       带宽：4.5 GHz
       最大电压：±8 V（±10 V 偏置补偿）
       衰减因子：10:1
       输入阻抗：1 MΩ || 0.4 pF
       R&S®ProbeMeter 和微控按钮可用于仪器控制，罗德与施瓦茨探头接口
