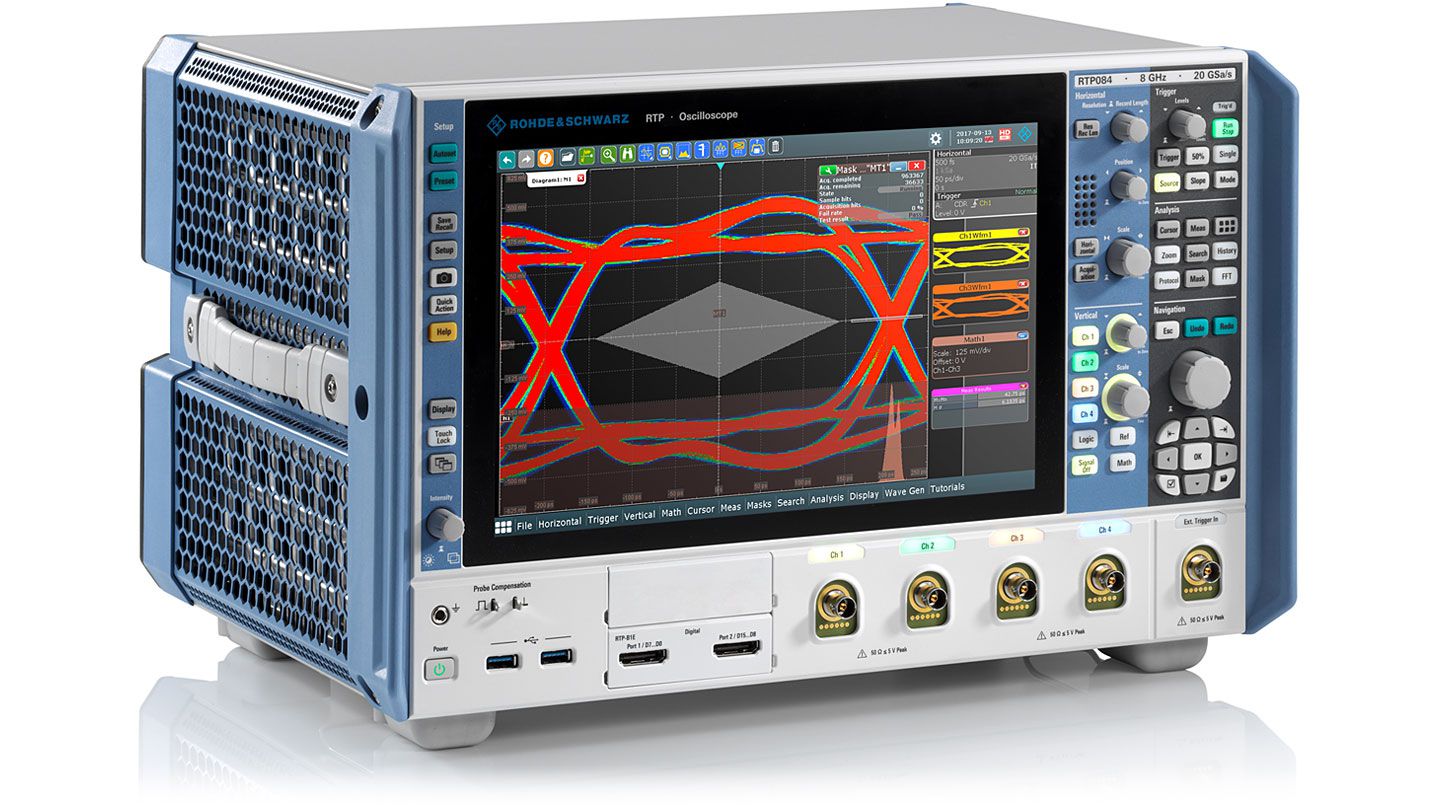

RTP 高性能示波器

型号：RTP RTP044 RTP064 RTP084 名称：RTP 高性能示波器

查看原图

产品附图： (1/3)

收藏

型 号：RTP RTP044 RTP064 RTP084名 称：RTP 高性能示波器产品简介：R&S®RTP 高性能示波器将一流的信号完整性与出色的波形捕获率相结合。它内部集成定制化的前端 ASIC 和实时处理硬件，能够以前所未有的速度执行准确测量。

详细信息：

实时信号完整性

      R&S®RTP 高性能示波器将一流的信号完整性与出色的波形捕获率相结合。它内部集成定制化的前端 ASIC 和实时处理硬件，能够以前所未有的速度执行准确测量。

     波形捕获率高达 1 百万波形/秒，可快速查找信号故障
     高精度数字触发，无带宽限制
     实时去嵌，用于触发和快速波形捕获
     紧凑设计，静音运行，适用于任何实验室环境
     +/-0.25 dB 平坦频率响应，实现精确测量

主要特点

     带宽：4 GHz 至 8 GHz

     最大采样率：20 Gsample/s

     最大存储深度：2 Gsample

     实时去嵌

     所有触发类型均支持全带宽

     最高 16 位分辨率

技术参数

垂直系统

通道


4

带宽 (.3 dB)

RTP044

4 GHz


RTP064

6 GHz


RTP084

8 GHz

阻抗


50Ω

Input sensitivity

max. bandwidth in all ranges

50Ω: 1 mV/div to 1 V/div

Offset range

> 100 mV/div

±5 V


. 100 mV/div

±(1.5 V . input sensitivity × 5 div)

Resolution


8 bit, up to 16 bit in HD mode (optional)

采集系统

采样率

RTP044/064/084

max. 20 Gsample/s on each channel

存储深度

standard configuration

50 Msample on 4 channels; 200 Msample on 1 channel


max. upgrade (RTP-B110 option)

1 Gsample on 4 channels;
2 Gsample on 2 channels

Max. acquisition rate

continuous acquisition and display,

950000 waveforms/s


20 Gsample/s, 1 ksample


Deembedding (optional)


realtime deembedding of signal path characteris-tics based on S-parameters

水平系统

时基


12.5 ps/div to 10 000 s/div

Accuracy

OCXO as standard, after delivery/calibration

±0.02 ppm


during calibration interval

±0.2 ppm

触发系统

触发类型

all trigger types up to full bandwidth; based on realtime deembedding (optional)

edge, glitch, width, runt, window, timeout, interval, slew rate, data2clock, pattern, state, TV/video, serial protocol triggers trigger (optional), (optional), zone

Zone trigger (optional)


logical combination of max. 8 polygons; intersect or not intersect source: measurement channels, spectrum, math functions

Sensitivity

definition of trigger hysteresis

automatic or manually adjustable from 0 div to 5 div

一般数据

尺寸

W × H × D

440 mm × 270 mm × 310 mm



(17.32 in × 10.63 in × 12.20 in)

重量


18 kg (39.68 lb)

屏幕


12.1 LC TFT capacitive color touchscreen 1280 × 800 pixel (WXGA)

Option slots

2 slots on front side, 2 slots on rear side for upgrading with various hardware options

MSO (16 channels, 400 MHz), RT-ZVC (multiple high-precision voltage and current channels)

Interfaces


1 Gbps LAN, type A: 4 × USB 3.1, 2 × USB 2.0, type B: 1 × USB 3.1, GPIB (standard), DVI and display port for external monitor, external 1 MHz to 20 MHz, ref out: 10 MHz trigger with active probe interface, trigger output, ref in: 1 MHz to 20 MHz, ref out: 10 MHz
