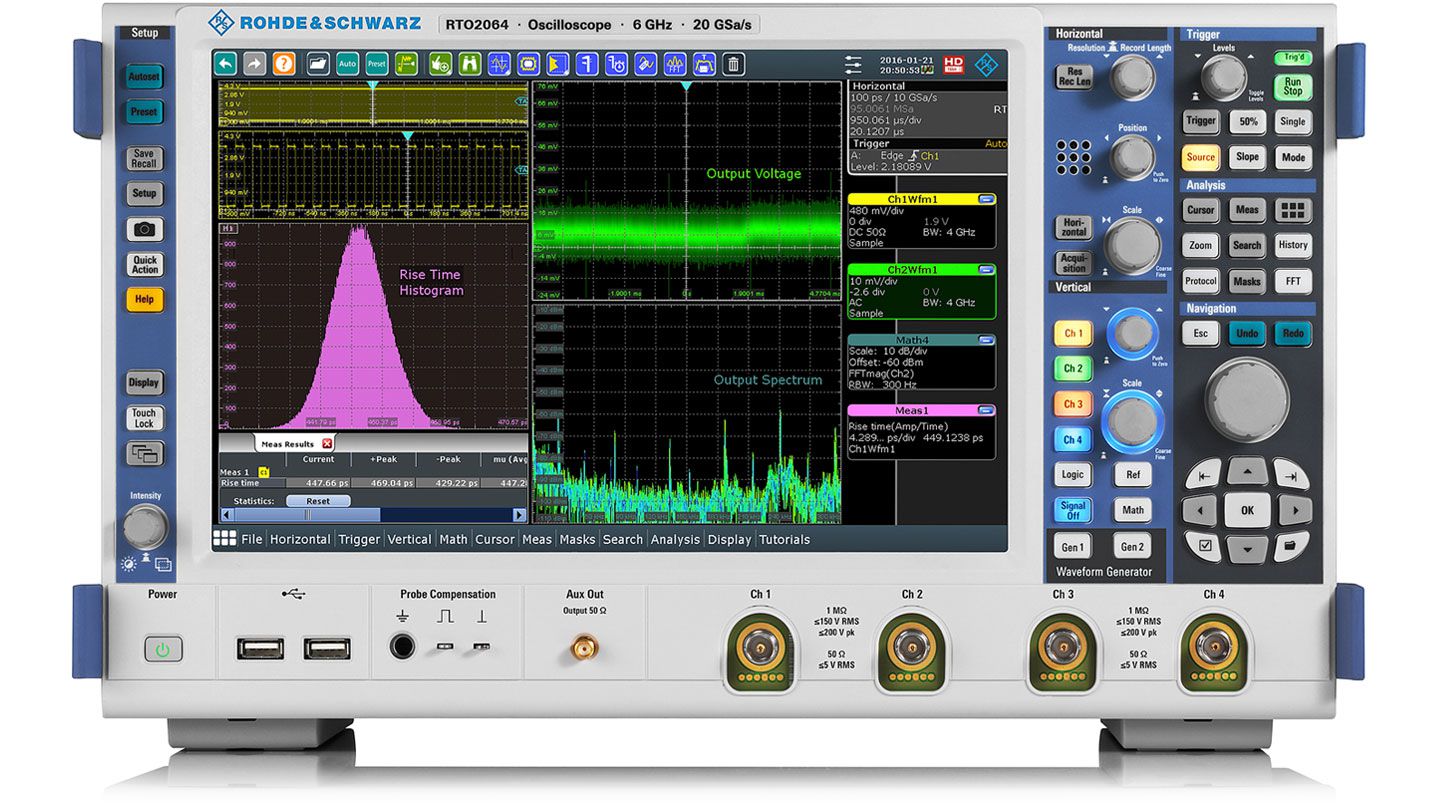

型号：RTO RTO2002 RTO2004 RTO2012 RTO2014 RTO2044 RTO2064 名称：RTO2000 数字示波器
型 号：RTO RTO2002 RTO2004 RTO2012 RTO2014 RTO2044 RTO2064名 称：RTO2000 数字示波器产品简介：RTO2000示波器具有高的信号保真度、业内较高的波形捕获率和实时数字触发系统。其结构紧凑，带宽覆盖600 MHz至6GHz。
详细信息：
RTO®2000 系列示波器具备 600 MHz 至 6 GHz 带宽，在时域和频域测试方面遥遥领先。借助卓越的信号保真度、高达 1 百万波形/秒的波形捕获率以及最高 16 位垂直分辨率，您可以快速准确地执行测量。电容式触摸屏配备 SmartGrid，使用简单直观。
波形捕获率高达 1 百万波形/秒，可快速查找信号故障
2 Gsample 存储深度，可分析长序列
最高 16 位垂直分辨率
多信道频谱分析
带宽：600 MHz 至 6 GHz
最大采样率：20 Gsample/s
最大存储深度：2 Gsample
最高 16 位垂直分辨率
MSO：16 个可选数字信道，可升级更新
垂直系统 | ||
信道数 | R&S®RTO2002/R&S®RTO2012 | 2 |
R&S®RTO2004/R&S®RTO2014 | 4 | |
模拟带宽 (–3 dB) 及上升时间（50 Ω 时） | R&S®RTO2002 和 R&S®RTO2004 | 600 MHz，583 ps |
R&S®RTO2012 和 R&S®RTO2014 | 1 GHz，350 ps | |
R&S®RTO2022 和 R&S®RTO2024 | 2 GHz，175 ps | |
R&S®RTO2032 和 R&S®RTO2034 | 3 GHz，116 ps | |
R&S®RTO2044 | 4 GHz，100 ps | |
R&S®RTO2064 | 四信道：4 GHz，100 ps | |
所有型号均可扩展至最高 6 GHz 带宽。 | ||
阻抗 | 50 Ω ±1.5% | |
输入灵敏度 | 所有范围内均支持最大带宽 | 50 Ω：1 mV/div 至 1 V/div， |
模数转换器的 ENOB | 满量程正弦波，< –3 dB 频率带宽 | > 7 位（测量值） |
采集系统 | ||
实时采样率 | R&S®RTO200x/201x/202x/203x | 每信道最大 10 Gsample/s |
R&S®RTO2044/2064 | 四信道时最大 10 Gsample/s | |
采集存储 | 标配，每信道/单信道激活 | R&S®RTO2000：双信道型号：50/100 Msample |
最大升级（R&S®RTO-B110 选件）， | R&S®RTO2000：双信道型号：1/2 Gsample | |
最大波形捕获率 | 连续捕获和显示， | 1 000 000 波形/秒 |
超分段存储模式 | < 300 ns 盲区时间 | |
抽取模式 | 任意抽取模式和波形算法组合，每信道最多支持 3 种波形显示 | 采样，峰值检测，高分辨率， |
波形算法 | 关闭，包络，平均 | |
插值模式 | 线性，sin(x)/x，采样和保持 | |
水平系统 | ||
时基范围 | 25 ps/div 至 10000 s/div | |
精度 | 交付/校准后 | ±5 ppm |
触发系统 | ||
触发类型 | 边沿，毛刺，宽度，欠幅，窗口，超时，间隔，斜率，data2clock，码型，状态，串行码型，TV/视频，串行总线触发（选件），区域触发（选件） | |
区域触发（选件） | 最多 8 个多边形相交或不相交的逻辑组合：测量信道，频谱，数学运算 | |
灵敏度 | 触发迟滞定义 | 可自动或手动调整 |
通用数据 | ||
尺寸 | W x H x D | 427 mm x 249 mm x 204 mm |
重量 | 9.6 kg (21.2 lbs) | |
屏幕 | 12.1" LC TFT 电容式彩色触摸屏， | |
接口 | 1 Gbps LAN，A 型：2 x USB 3.1，2 x USB 2.0；B 型：1 x USB 3.1，GPIB（选件），DVI 和 Display Port（用于外部监视器），外部触发，触发输出 | |
