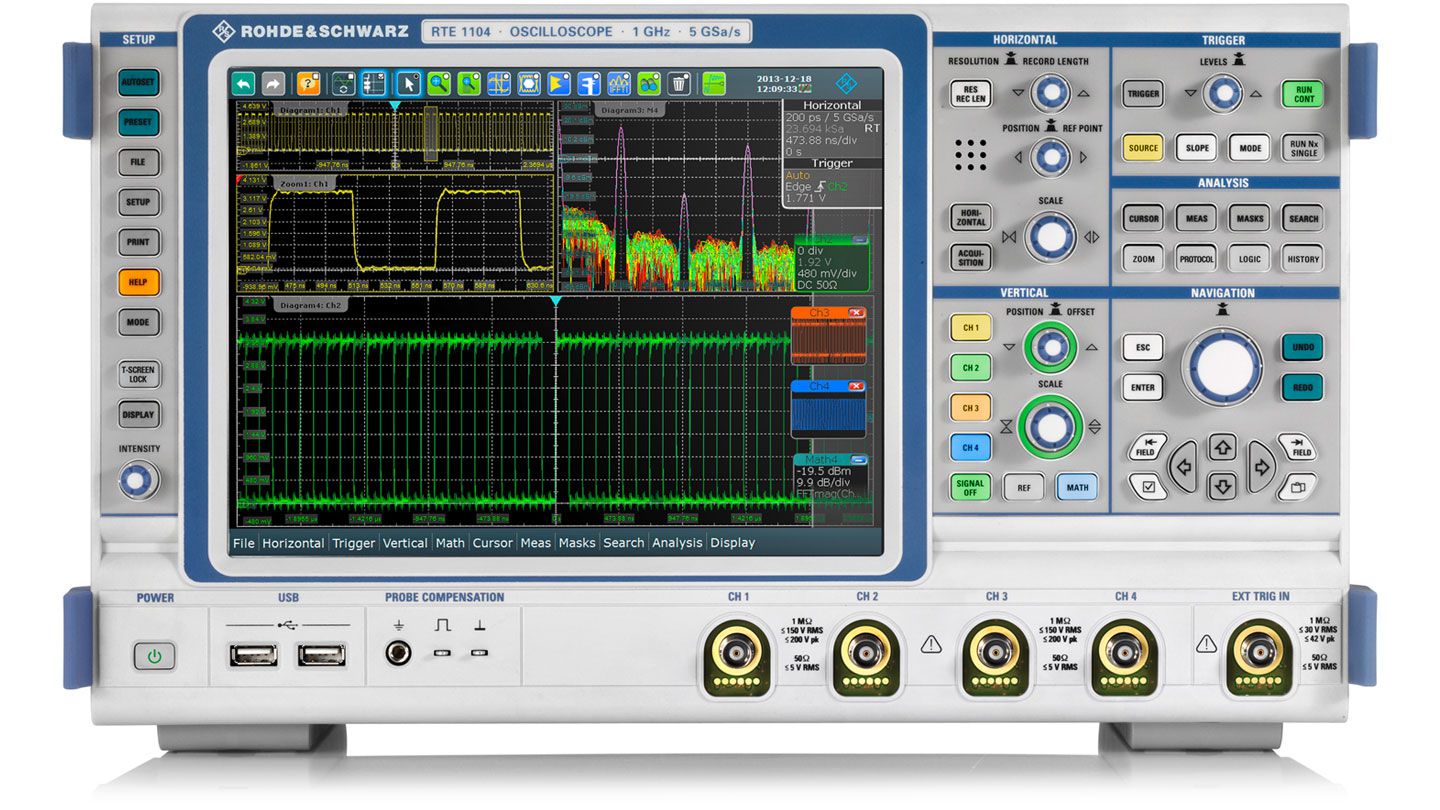

型号：RTE RTE1022 RTE1024 RTE1032 RTE1034 RTE1052 RTE1054 RTE1102 RTE1104 RTE1152 RTE1154 RTE1202 RTE1204 名称：RTE1000 示波器
型 号：RTE RTE1022 RTE1024 RTE1032 RTE1034 RTE1052 RTE1054 RTE1102 RTE1104 RTE1152 RTE1154 RTE1202 RTE1204名 称：RTE1000 示波器产品简介：RTE1000 示波器提供具有时域、频域、协议和逻辑分析功能的全集成式多域测试解决方案。在嵌入式设计开发、电力电子分析和一般调试方面，R&S®RTE1000 可快速、准确、轻松地处理日常测试与测量挑战。
详细信息：
RTE1000 示波器提供具有时域、频域、协议和逻辑分析功能的全集成式多域测试解决方案。在嵌入式设计开发、电力电子分析和一般调试方面，R&S®RTE1000 可快速、准确、轻松地处理日常测试与测量挑战。
最高 16 位垂直分辨率
200 MSa 存储深度，可分析长序列
波形捕获率高达 1 百万波形/秒，可快速查找信号故障
优化触摸操作
带宽：200 MHz 至 2 GHz
采样率：5 Gsample/s
最大存储深度：200 Msample
直分辨率：最高 16 位
MSO：16 个可选数字通道，可升级更新
垂直系统 | ||
|---|---|---|
通道数 | R&S®RTE1022/R&S®RTE1032/ R&S®RTE1052/R&S®RTE1102/ R&S®RTE1152/R&S®RTE1202 | 2 |
R&S®RTE1024/R&S®RTE1034/ R&S®RTE1054/R&S®RTE1104/ R&S®RTE1154/R&S®RTE1204 | 4 | |
模拟带宽 (–3dB)（50 Ω 时） | R&S®RTE1022/R&S®RTE1024 | ≥200 MHz |
R&S®RTE1032/R&S®RTE1034 | ≥ 350 MHz | |
R&S®RTE1052/R&S®RTE1054 | ≥ 500 MHz | |
R&S®RTE1102/R&S®RTE1104 | ≥ 1 GHz | |
R&S®RTE1152/R&S®RTE1154 | ≥ 1.5 GHz | |
R&S®RTE1202/R&S®RTE1204 | ≥ 2 GHz | |
上升时间 | R&S®RTE1022/R&S®RTE1024 | < 1.75 ns |
R&S®RTE1032/R&S®RTE1034 | < 1 ns | |
R&S®RTE1052/R&S®RTE1054 | < 700 ps | |
R&S®RTE1102/R&S®RTE1104 | < 350 ps | |
R&S®RTE1152/R&S®RTE1154 | < 233 ps | |
R&S®RTE1202/R&S®RTE1204 | < 175 ps | |
阻抗 | 50Ω±1.5%，1MΩ ± 1% || 16pF ± 1 pF（测量值） | |
输入灵敏度 | 所有范围内均支持最大带宽 | 50 Ω：500 μV/div 至 1 V/div |
分辨率 | 8 位（7 位 ENOB） | |
提供高分辨率模式 | 16 位 | |
采集系统 | ||
实时采样率 | 每通道最大 5 Gsample/s | |
采集存储 | 标配， | 双通道型号：10/20 Msample |
最大升级（RTE-B102选件）， | 双通道型号：50/100 Msample | |
波形捕获率 | >1 000 000 波形/秒 | |
抽取模式 | 抽取模式和波形算法的任意组合 | 取样, 峰值检测, 高分辨率,均方根 |
波形算法 | 关闭, 包络, 平均 | |
水平系统 | ||
时基范围 | 50 ps/div 至 5000 s/div | |
时基精度 | 交付/校准后 | ±2 ppm |
通道去偏移 | ±100 ns | |
触发系统 | ||
触发类型 | 边沿, 毛刺, 宽度, 欠幅, 窗口, 超时, 间隔, 斜率, data2clock, 码型, 状态, 串行码型, 电视/视频, 串行总线触发（选件） | |
灵敏度 | 触发迟滞定义 | 可自动或手动设置（0 div 至 5 div） |
分析和测量功能 | ||
自动测量 | 77 项测量功能 | |
光标测量 | 2 个光标组，分别包含两个水平和两个垂直光标 | |
波形数学运算 | 4 个数学波形； | |
MSO 选件 | ||
数字通道 | 16（2 个逻辑探头） | |
输入阻抗 | 100 k || 4 pF | |
采样率 | 每通道 5 Gsample/s | |
采集存储 | 每通道 100 Msample | |
并行总线 | 最多 4 个 | |
通用数据 | ||
尺寸 | W x H x D | 427 mm × 249 mm × 204 mm |
重量 | 无选件，标配 | 8.6 kg |
屏幕 | 10.4" LC TFT 彩色触摸屏，1024 × 728 像素 (XGA) | |
接口 | 1 Gbit/s LAN、4 × USB 2.0、GPIB（选件）、DVI（用于外部监视器）、外部触发输入、触发输出 | |
RTE1022 | 1326.2000.22 | 数字示波器, 2通道，200MHz带宽, 采样率每通道 5GSa/s，存储深度每通道10/20MSa，捕获率100万次/秒，windows7系统，触摸屏。 |
RTE1024 | 1326.2000.24 | 数字示波器, 4通道，200MHz带宽, 采样率每通道 5GSa/s，存储深度每通道10/40MSa，捕获率100万次/秒，windows7系统，触摸屏。 |
RTE1032 | 1326.2000.32 | 数字示波器, 2通道，350MHz带宽, 采样率每通道 5GSa/s，存储深度每通道10/20MSa，捕获率100万次/秒，windows7系统，触摸屏。 |
RTE1034 | 1326.2000.34 | 数字示波器, 4通道，350MHz带宽, 采样率每通道 5GSa/s，存储深度每通道10/40MSa，捕获率100万次/秒，windows7系统，触摸屏。 |
RTE1052 | 1326.2000.52 | 数字示波器, 2通道，500MHz带宽, 采样率每通道 5GSa/s，存储深度每通道10/20MSa，捕获率100万次/秒，windows7系统，触摸屏。 |
RTE1054 | 1326.2000.54 | 数字示波器, 4通道，500MHz带宽, 采样率每通道 5GSa/s，存储深度每通道10/40MSa，捕获率100万次/秒，windows7系统，触摸屏。 |
RTE1102 | 1326.2000.62 | 数字示波器, 2通道，1GHz带宽, 采样率每通道 5GSa/s，存储深度每通道10/20MSa，捕获率100万次/秒，windows7系统，触摸屏。 |
RTE1104 | 1326.2000.64 | 数字示波器, 4通道，1GHz带宽, 采样率每通道 5GSa/s，存储深度每通道10/40MSa，捕获率100万次/秒，windows7系统，触摸屏。 |
RTE1152 | 1326.2000.72 | 数字示波器, 2通道，1.5GHz带宽, 采样率每通道 5GSa/s，存储深度每通道10/20MSa，捕获率100万次/秒，windows7系统，触摸屏。 |
RTE1154 | 1326.2000.74 | 数字示波器, 4通道，1.5GHz带宽, 采样率每通道 5GSa/s，存储深度每通道10/40MSa，捕获率100万次/秒，windows7系统，触摸屏。 |
RTE1202 | 1326.2000.82 | 数字示波器, 2通道，2GHz带宽, 采样率每通道 5GSa/s，存储深度每通道10/20MSa，捕获率100万次/秒，windows7系统，触摸屏。 |
RTE1204 | 1326.2000.84 | 数字示波器, 4通道，2GHz带宽, 采样率每通道 5GSa/s，存储深度每通道10/40MSa，捕获率100万次/秒，windows7系统，触摸屏。 |
RTE-B1 | 1317.4961.02 | 硬件选件：RTE的混合信号分析MSO功能（400MHz, 5GSa/s, 16 channels,100MSa 每通道） |
RTE-B6 | 1326.3012.02 | 硬件选件： |
RTE-B10 | 1317.4978.02 | GPIB 接口 |
RTE-B101 | 1326.1155.02 | 记忆长度升级到每通道20M（ Modelle 1326.2000xx） |
RTE-B102 | 1326.1161.02 | 记忆长度升级到每通道50M（ Modelle 1326.2000xx） |
RTE-B18 | 1317.7002.02 | 可更换的固态硬盘，win7系统 |
RTE-B19 | 1317.7019.02 | 可更换的硬盘，win7系统 |
RTE-B200 | 1326.1384.02 | 升级RTE1022/4到350MHz |
RTE-B201 | 1326.1390.02 | 升级RTE1022/4到500MHz |
RTE-B202 | 1326.1403.02 | 升级RTE1022/4到1GHz |
RTE-B203 | 1326.1410.02 | 升级RTE1022/4到1.5GHz |
RTE-B204 | 1326.1426.02 | 升级RTE1022/4到2GHz |
RTE-B205 | 1326.1432.02 | 升级RTE1032/4到500MHz |
RTE-B206 | 1326.1449.02 | 升级RTE1032/4到1GHz |
RTE-B207 | 1326.1455.02 | 升级RTE1032/4到1,5GHz |
RTE-B208 | 1326.1461.02 | 升级RTE1032/4到2GHz |
RTE-B209 | 1326.1478.02 | 升级RTE1052/4到1GHz |
RTE-B210 | 1326.1484.02 | 升级RTE1052/4到1.5GHz |
RTE-B211 | 1326.1490.02 | 升级RTE1052/4到2GHz |
RTE-B212 | 1326.1503.02 | 升级RTE1102/4到1.5GHz |
RTE-B213 | 1326.1510.02 | 升级RTE1102/4到2GHz |
RTE-B214 | 1326.1526.02 | 升级RTE1152/4到2GHz |
RTE-K1 | 1326.1178.02 | I2C/SPI解码 |
RTE-K10 | 1326.1603.02 | 串行信号触发和解码功能 |
RTE-K17 | 1326.1261.02 | 16bit 垂直高分辨率 |
RTE-K18 | 1326.3006.02 | 带瀑布图和峰值显示的多通道频谱分析功能 |
RTE-K2 | 1326.1184.02 | UART/RS-232解码 |
RTE-K3 | 1326.1190.02 | CAN/LIN解码 |
RTE-K31 | 1326.1278.02 | 电源分析选件 |
RTE-K4 | 1326.1203.02 | FlexRay解码 |
RTE-K5 | 1326.1210.02 | I2S/LJ/RJ/TDM解码 |
RTE-K50 | 1326.1326.02 | Manchester和NRZ串行触发/解码 |
RTE-K55 | 1326.1255.02 | MDIO串行触发/解码(for models 1326.2000xx)(software license) |
RTE-K57 | 1333.0615.02 | IEEEE 100BASE-T1/BroadR-Reach串行触发/解码(for models 1326.2000xx)(software license) |
RTE-K6 | 1326.1226.02 | I2S/LJ/RJ/TDM解码 |
RTE-K60 | 1326.1626.02 | USB2.0串行触发/解码(for models 1326.2000xx)(software license) |
RTE-K63 | 1326.3158.02 | USB Power Delivery (USB-PD)分析选件 |
RTE-K65 | 1326.2845.02 | 高级串行总线解码和触发功能 |
RTE-K7 | 1326.1232.02 | I2S/LJ/RJ/TDM解码 |
RTE-K76 | 1326.3193.02 | CXPI总线解码和触发功能 |
RTE-K8 | 1326.1332.02 | 10/100BASE-T Ethernetserial decoding(for models 1317.2500xx) |
RTE-K9 | 1326.1249.02 | CAN-FD extension of R&S®RTE-K3 CAN serial triggering and decodingrequires R&S®RTE-K3 CAN T&D license(for models 1317.2500xx)(software license) |
