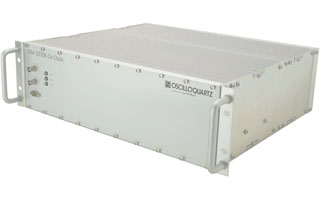

型号：OSA3235B 名称：OSA3235B 标准型铯原子钟
型 号：OSA3235B名 称：OSA3235B 标准型铯原子钟产品简介：OSA3235B铯原子钟是一个原子频标，基于铯133原子基态超精细的跃迁。OSA3235B铯钟采用特殊设计和新技术生产，并且非常紧凑体积小
详细信息：
多年来，铯频率标准一直在不断改进，以满足日益严格的时间和频率基准设备的要求。OSA3235B操作简单，体积小，重量轻，具有极高的精度和稳定性，为铯频标用户提供了的极大灵活性，以满足导航、通信和定时系统的严格要求。
OSA3235B铯原子钟是一个原子频标，基于铯133原子基态超精细的跃迁。OSA3235B铯钟采用特殊设计和新技术生产，并且非常紧凑体积小。
考虑到其独特的缩小的体积，OSA3235B的性能和特点在市场上是具有竞争力的。OSA3235B使用长寿命铯管，符合长期使用的性能要求。
阿伦方差：σ(τ) = 2.7x10-11 T-1/2
前面板或后面板均可安装
3U高(133mm/5.24’) 400mm 深
精度优于±1x10-12
10MHz和5MHz低相噪直接输出
最大2路正弦波输出，100kHz到5MHz的可编程输出
多路可编程TTL输出，1PPS/1MHz/5MHz/10MHz
2路1PPS同步输入
铯管10年保修
AC/DC冗余电源输入，可选内部电池
计量
科学实验，外层空间研究
纳米计量，医疗器械
导航和定位
铯钟性能参数
频率准确度 | ±1E-12 |
频率复现 | ±1E-12 |
短期稳定度（阿伦方差) | 标准版本 |
1s | 1.2E-11 |
10s | 8.5E-12 |
100s | 2.7E-12 |
1000s | 8.5E-13 |
10000s | 2.7E-13 |
100000s | 8.5E-14 |
Floor | 5E-14 |
可设置分辨率 | ＜±1E-15 |
可设置范围 | ±1E-9 |
预热时间 | 45分钟@25°C |
输出
直接输出 | 5MHz | 10MHz |
振幅 | 1Vrms ±0.2@50Ω | 1Vrms ±0.2@50Ω |
相位噪声 | ||
1Hz | - 95dBc/Hz | - 90dBc/Hz |
10 Hz | -125dBc/Hz | -120dBc/Hz |
100Hz | -140dBc/Hz | -135dBc/Hz |
1,000Hz | -150dBc/Hz | -145dBc/Hz |
备用输出 | 模拟 | 定时输出 |
数量 | 1 | 3 |
频率 | 0.1-50MHz | 1PPS/1/5/10MHz |
输出电平 | 典型值，500mVrms@50Ω ≥ 3V @ 50Ω (最小值250mVrms) | |
输出波形 | 正弦波 | 方波或脉冲波 |
接口 | BNC | BNC |
同步输入
数量 | 2（前面板1路，后面板1路） |
输入类型及接口 | 1PPS TTL(≥3V)-BNC |
信号扩展（选项）
可编程模拟输出 | |
数量 | 1 |
编程频率 | 0.1-50MHz |
输出电平 | 典型值，500mVrms@50Ω(最小值250mVrms) |
接口 | BNC |
电信信号扩展 | |
数量 | 4 |
频率 | 可配置的，2.048MHz/E1/T1/1PPS/10MHz |
输出电平 | 符合G.703 |
接口 | BNC 75Ω(T1:DB-9 100Ω) |
电源
电压 | 1x230VAC (88V-264VAC 50-60Hz) |
1x48VDC ，额定值浮动范围(20V - 60V) | |
双路供电 | |
功耗 | 60W @25°C (预热期间最大70W) |
备用电池(选项) | 内置，电池可以在断电情况下工作45分钟 |
管理
通信端口 | |
本地端口 | RS-232C（DB-9），前面板一个，后面板一个 |
管理和远程管理 | 使用SyncView PlusTM |
告警 | |
继电器 | 3 x 告警指示 |
前面板LED指示 | |
监测 | 6x LED，前面板3个，后面板3个。监测供电状态，运行状态和告警。 |
管理和时钟扩展（选项）
通信端口 | |
管理端口 | 以太网TCP/IP端口，RJ45 |
TOD (Time Of Day) | 1 x TOD输入，DB-9（公） |
显示 | 5.7英寸触摸屏 |
机械参数
19’’机箱 | 3U 132 x 436 x 400 mm (HxWxD) 含前后面板连接件。23英寸标准机柜安装件。 |
桌面携带箱 | 选项 |
重量 | <15kg (不含包装) |
环境条件
操作条件 | EN 300 019-1-3, class 3.2 (温度范围-5°C到+55°C) |
运输条件 | EN 300 019-1-2, class 2.2 |
存储条件 | EN 300 019-1-1, class 1.1 |
湿度 | 最大95% |
海拔(操作) | 0 – 15,000m |
DC磁场 | 最大±2 Gauss |
安全 | EN 61010-1 |
EMC & ESD | EN 50081-1, EN 50082-1 IEC 801 parts 2, 3, 4, 5 and 6 CE compliant |
