型号：OTU-5000 名称：OTU-5000 光纤监控单元

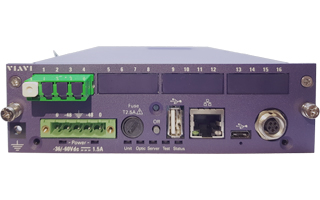

型 号：OTU-5000名 称：OTU-5000 光纤监控单元产品简介：OTU-5000 光测试设备结合光时域反射仪 (OTDR) 和光开关技术，可在网络中的任何位置对多条光纤进行连续 OTDR 监测。单台 OTU-5000 设备可监测 72 条 100 千米及更长距离的光纤，而只占用 1 RU 空间！
详细信息：
当您使用机架式远程 OTDR 测试设备进行自动光网络监测时， 您将能提供出色的服务，更快地实现盈利并降低成本！
OTU-5000 光测试设备结合光时域反射仪 (OTDR) 和光开关技术，可在网络中的任何位置对多条光纤进行连续 OTDR 监测。单台 OTU-5000 设备可监测 72 条 100 千米及更长距离的光纤，而只占用 1 RU 空间！

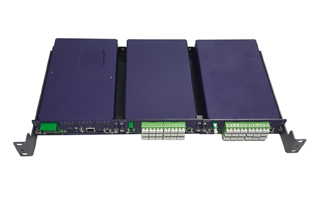

OTU-5000 提供了 OTDR 和光开关的所有功能和性能，而只占用很小的空间。它能够测试多达 16 条至少100 千米距离的光纤，占用的体积只有 1 RU 的 1/3。其余 2/3 的空间可以安装紧凑的光开关，从而实现 72 条光纤的测试能力。OTU-5000 在发现任何光纤性能劣化时会立即通知用户，并在地图上显示光纤故障位置，从而保证维修工作可在正确的位置立即展开。
OTU-5000 与 VIAVI ONMSi 和 SmartOTU 软件应用程序兼容。 SmartOTU 软件用户界面友好，用户无需培训即可快速设置监测。ONMSi 软件允许用户建立一个功能强大的全网络监控系统，可同时管理多个 OTU。
光开关支持灵活扩展，最多可扩展至 1080 个端口
Web 浏览器访问
电子邮件通知
尺寸小巧：1 RU主机中可容纳 72 个端口
双电源供电
固态硬盘
功耗低
基于 LAN 的固件下载
在进行施工、业务开通等工作时确保持续 提供良好服务
在光纤性能劣化对业务造成影响之前将其 检测出来，从而防止业务中断
可在几分钟（而不是几小时）内定位光纤 故障，从而减少 MTTR
避免多次错误派遣，从而降低运营成本
对光纤性能进行长期监测，从而保护您的投资
通过加快测试流程和提升测试人员能力来降低施工成本
通过检测和定位光纤“侵入”来保护网络的完整性和安全性
用于业务提供商、数据中心、公用事业公司和暗光纤提供商的光纤监测
FTTx 施工、开通和维护测试
用于关键应用的光纤搭桥检测
基础设施监测（检修孔、机柜等）
主机 | ||
高度 | 1 RU | |
宽度 | 19、21 (ETSI) 或 23 英寸 | |
深度 | 260 毫米 (ETSI) 280 毫米（19 或 23 英寸） | |
工作温度 | –5 至 55°C | |
存储温度 | –20 至 60°C | |
湿度 | 95% 无冷凝 | |
EMI/ESD | 符合 CE 标准 | |
接口 | 1 个 RJ45 以太网 10/100/1000 BaseT 端口 | |
存储器 | 固态硬盘 | |
电源功耗 | –36 至 –59V 10W | |
光开关 | ||
端口数 | 2、4、8、12、16、24、36、nx36 通过串联 36 个端口可超过 1000 个端口 | |
插入损耗（不包括连接器） | | |
背向反射 | –55 dB | |
重复性 | ±0.02 dB | |
波长范围 | 1260 –1660 nm | |
使用寿命 | 1 亿次 | |
容纳最多72个端口及更多端口数 | 包括在 1 RU 主机中 | |
OTDR（常规） | ||
激光安全 | 1 级 | |
采样数据点数 | 最多 512000 个 | |
采样分辨率 | 从 4 厘米开始 | |
距离范围 | 最大 260 千米 | |
距离精度 | ±1 米 ± 采样分辨率 ± 距离 x 1.10–5 | |
短距离 OTDR | 中等距离 OTDR | |
波长¹（nm） | 1625 | 1625 |
波长精度¹（nm） | ±3 | ±3 |
动态范围² (dB) | 37 | 40 |
脉冲宽度 | 5ns至 20μs | 5ns 至 20μs |
事件盲区³（米） | 1 | 0.8 |
衰减盲区⁴（米） | 3.5 | 3 |
1. 激光器工作在 25℃ 时，以 10μs脉宽测量。
2. 光纤近端推算的背向散射光电平与 RMS 噪声电平之间的单向差值（使用最大脉冲宽度，3 分钟平均计算值）。
3. 使用最短脉冲宽度在非饱和反射事件的峰值以下 ±1.5dB 处测量。
4. 使用-55dB的反射系数和最短脉冲宽度在线性衰减 ±0.5dB处测量。
