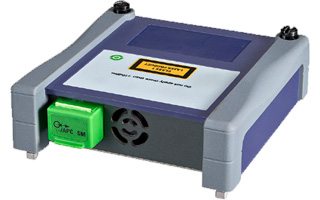

4100系列 OTDR 模块

型号：4100 名称：4100系列 OTDR 模块

查看原图

产品附图： (1/1)

收藏

型 号：4100名 称：4100系列 OTDR 模块产品简介：适用MTS-2000、-4000、-5800 平台。 VIAVI Solutions 4100 系列 OTDR 模块让现场技术人员能够快速、可靠和经济高效地安装、开通任何光网络架构和排除其故障——包括企业网、城域网、长途网络以及 FTTx 接入点到点或点到多点无源光网络 (PON)。

详细信息：

—适用MTS-2000、-4000、-5800 平台

       VIAVI Solutions 4100 系列 OTDR 模块让现场技术人员能够快速、可靠和经济高效地安装、开通任何光网络架构和排除其故障——包括企业网、城域网、长途网络以及 FTTx/接入点到点或点到多点无源光网络 (PON)。
       OTDR 模块的光学性能与 MTS 平台一系列测试功能相结合，确保测试一次性正确完成。
       标准的测试功能包括：

         自动宏弯检测
         带有通过/失败分析的结果概要表
         双向 OTDR 分析
         Fast-Report — 自带报告生成功能
         基于智能链路映射 (SLM) 图标的光纤链路映射视图
         SmartAcq 可执行短脉冲和长脉冲采集，从而提高测量可靠性
         SmartTEST Assistant 可通过简单的逐步流程来引导用户完成操作

优点

         高达 45dB 的动态范围以及 256,000 个采集点
         针对 PON 优化，可穿透测试 1x256 分路器
         将单模/多模结合在一起（4 波长）
         单波长/双波长/三波长版本包含了1310/1550/1625/1650nm波长
         集成式连续波光源和宽带功率计
         可安装企业网-SLM、光纤到天线-SLM 和光纤到户-SLM 智能光学应用软件
         在连接到活动光纤时即时的光信号检测

技术指标

一般规格（25℃ 典型值）

重量

350克

尺寸（宽 x 高 x 深）

128 x 134 x 40 mm

光接口

可更换光连接器1

FC、SC、LC（PC 或 APC）及 ST (PC)

技术特征

激光安全等级 (21CFR)

1 级

距离单位

千米、英尺和英里

群折射率范围

1.30000 至 1.70000（步长为 0.00001）

采样数据点数

最多 128,000 或 256,000 个数据点

距离测量

模式

自动或双光标

显示范围

0.5 至 260 km

光标分辨率

1 cm

采样分辨率

4 cm

精度

MA2、MA3、MP2：±0.5m ± 采样分辨率 ± 1 x 10−5 x距离（不考虑群折射率引起的不确定性）
LA、MA、MM和QUAD： ±1m ± 采样分辨率 ± 1 x 10-5 x 距离

衰减测量

模式

自动、手动、2 点法、5 点法和 LSA

显示范围

1.25 至 55 dB

显示分辨率

0.001 dB

光标分辨率

0.001 dB

线性度

±0.03 dB/dB /±0.05（适用于 LA）

阈值

0.01 至 5.99 dB（步长为 0.01 dB）

反射率/ORL 测量

反射精度

±2 dB

显示分辨率

0.01 dB

阈值

−11 至 −99 dB（步长为 1 dB）

光源和宽带功率计（可选）

连续波光源输出功率

−3.5 dBm

功率电平范围 (MM/SM)2

多模：−3 至 −30dBm / 单模：0 至 −55 dBm

校准波长 (SM)

1310/1490/1550/1625/1650nm

校准波长 (MM)3

850/1300 nm

测量精度 (SM)

±0.5 dB

测量精度 (MM)4

±1 dB



OTDR 模块（25℃ 典型值）


中心波长5

RMS
动态范围6

事件盲区7

衰减盲区8

网络类型

应用

MM

850/1300±30nm

26/24dB

0.8m

4m

企业/FTTA

多模网络验证

Quad

850/1300±30nm
1310/1550±2nm

26/24dB
37/35dB

0.8m
0.9m

4m

企业/FTTA/
接入/城域

多模和单模短距离和中等距离网络验证

LA

1310/1550/1650 ±20nm

35/33/30dB

1.5m

6m

FTTA/FTTH/接入

短距离验证FTTH 入户光缆验证/维护

MA

1310±20nm
1550±20nm
1625±10nm
 1650nm±20nm

40dB
38dB
37dB
37dB

0.9m

4m

FTTA/接入/城域

短距离/中等距离验证无线前传和回传

MA2

1310 ±20nm
1550 ±20nm
1625 ±10nm

40dB
40dB9
38dB

0.7m

3m

FTTA/接入/城域

短距离/中等距离验证无线前传和回传

MA3

1310 ±20nm
1550 ±20nm
1625 ±10nm
1650 +10/−5nm

43dB
41dB
41dB
41dB

0.7m

3m

FTTH/接入/城域/长距离

短距离/中等距离/长距离验证
FTTH 测试（可达 1x128 的分路器）

MP2

1310 ±20nm
1550 ±20nm
1625 ±10nm
1650 ±10nm

46dB
45dB
44dB
42dB

0.65m

2.5m

FTTH/长距离/极长距离

长距离/极长距离验证
FTTH 测试（可达 1x256 的分路器）

1. ST（仅适用于 QUAD/MM）
2. −2 至 −50 dBm（适用于 Quad）
3. 在 MM 和 Quad 模块上可用
4. 使用模态控制器
5. 激光器工作在 25℃ 时，以 10 微秒脉宽测量
6. 光纤起点处的外推反向散射电平与 RMS 噪声电平（求均值3分钟后）之间的单向差值
7. 在不饱和反射事件峰值下降 ±1.5 dB 时进行测量
8. 使用 FC/UPC 类型远端连接器，在线性回归算起 ±0.5 dB 处进行测量
9. 使用瑞利散射系数 K(-82.01dB ± 0.17dB)，在光纤 1546 nm处进行测量

订购信息

描述

部件号

OTDR 模块

多模 850/1300nm OTDR 模块

E4123MM

多模/单模 850/1300/1310/1550nm OTDR 模块

E4146QUAD

LA  1310/1550nm OTDR 模块

E4126LA

MA  1310/1550nm OTDR模块

E4126MA

MA2  1310/1550nm OTDR 模块（PC连接器）

E4126MA2-PC

MA3  1310/1550nm OTDR 模块（APC连接器）

E4126MA3-APC

MP2  1310/1550nm OTDR模块（PC连接器）

E4126MP2-PC

MP2  1310/1550/1625nm OTDR 模块（PC连接器）

E4136MP2-PC

通用光连接器（适用于 MA、MM 和 QUAD）

PC连接器

EUNIPCFC、EUNIPCSC、EUNIPCST

8° APC连接器

EUNIAPCFC、EUNIAPCSC

通用光连接器（适用于 MA2、MA3 和 MP2 模块）

PC连接器

EUSCADS、EUFCADS、EULCADS

8° APC连接器

EUSCADS-APC、EUFCADS、EULCADS-APC
