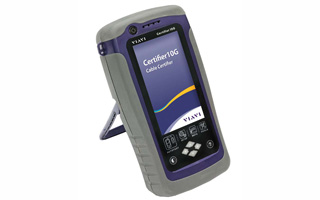

型号：NGC-500-6A 名称：NGC-500-6A 铜缆认证测试仪
型 号：NGC-500-6A名 称：NGC-500-6A 铜缆认证测试仪产品简介：Certifier 10G NGC-500是针对测试和验证最高等级达超6类铜缆的高性价比解决方案。
详细信息：
——高性价比铜缆认证手持表
作为一个入门级手持测试装备，Certifier 10G具备与作为行业标准的Ceryifier 40G不扩展复杂光纤或Class FA级仪表相同的能力。
提高用户效率
Certifier 10G不仅是可用的先进的解决方案，同时也是快速和完整的解决方案。当验证铜缆的用户希望按时并正确的实施验证工作，第一次就正确。
获得完整的测试可视性，在本地和远端终端
预制所有引领市场的制造商电缆参数
一台设备实现铜缆验证
优化生产力，采用快速的测试流程
获得综合的结果，满足最新的TIA568和ISO11801要求
在本地和远端设备上均可查看设置，结果数据和编辑标签
永久链路和通道适配器，可验证TIA 超5类、6类和超6类线缆
集成符合标准的认证标签和报告
完整的TIA568和ISO11801铜缆认证
TIA-942-A数据中心认证

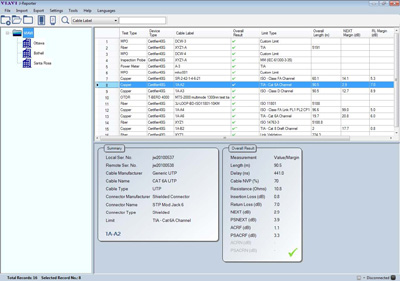

采用J-Reporter软件（已包括）管理测试结果，生成专业的测试报告。还可扩展：
增加公司Logo和名称
可报告总体概要或细节
创建管理结构，以便记录和存档
J-Reporter软件
参数 | 性能 |
铜缆测试 | |
认证测试 | TIA 568-C.2 CAT 5e，6，6A；ISO/IEC 11801，EN 50173 Class D，E，EA；永久链路和通道 |
自动测试时间 – Cat6A/Class EA | 9 秒 |
自动测试时间 – Class FA | 15 秒 |
最大电缆长度（双端自动测试） | 500 m |
插拔次数（典型值） | 通道: 10000 |
永久链路: 5000 | |
测量项目 | 按照TIA 1152， IEC 61935-1 |
接线图 | |
环路电阻 | 0 到 40 Ω， ±0.1 Ω |
长度 | 0 到 500 m， ±0.5 m（双端测试） |
传播延时和延时偏差 | 0 到 5000 ns， ±1 ns |
衰减 | 0 到 70 dB， ±0.1 dB |
线对和功率总和近端串扰NEXT | 0 到 85 dB， ±0.2 dB |
线对和功率总和远端衰减串扰比ACR-F | 0 到 85 dB， ±0.2 dB |
回波损耗 | 0 到 40 dB， ±0.2 dB |
衰减串扰比ACRN， 功率总和衰减串扰比PS ACRN | –25 到 85 dB， ±0.5 dB |
高级诊断功能 | 时域故障查找（通过回损RL和近端串扰NEXT） |
测量精度 | ANSI/TIA-1152 Level IIIe， IEC 61935-1 Level IV |
测量频率范围 | 1 到 500 MHz |
接口 | 探针接口，RJ45以太网，USB主机和设备接口，话机，电源接口 |
显示 | 6“ 工业级LCD，触摸屏，本地和远端均具备 |
外壳 | 坚固的塑料外壳表面附着橡胶保护层，满足标准硬质地面1.5米跌落试验 |
远端设备功能 | 查看测试结果，编辑标签，存储结果，开始自动测试 |
电源 | AC 100 到 240 V，DC 12 V， 3 A |
输入过电压保护 | 保护可抵御电信电压 |
电池 | 可更换的可充电的 LiON电池，超过8小时连续工作时间 |
内部存储 | 2000个铜缆测试结果 |
尺寸 | 232 X 126 X 87 mm |
重量 | Approx. 1.4 kg/台 |
支持语言 | 设备支持16种语言：简体中文，繁体中文，Czech，English， Finnish，French，German，Italian，Japanese，Korean，Polish，Portuguese， Russian，Spanish，Swedish，Turkish |
校准周期 | 1 年 |
环境 | |
操作温度 | 0 到 40°C |
存储温度 | –20 到 60°C |
相对湿度 | 10% 到 80% |
描述 | 部件号* |
Certifier10G 铜缆 | NGC-500-6A |

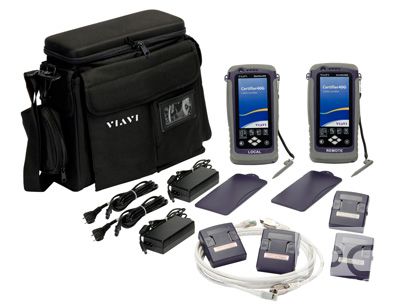

包括所有的适配器和电缆，测试超6类链路和通道。
*追加后缀带-NA、-UK、-EU、-AU或地区电源线。
