型号：C5TEM-R 名称：MTS5800-TEM 时钟测试模块

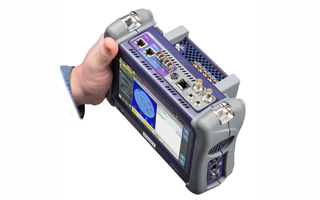

型 号：C5TEM-R名 称：MTS5800-TEM 时钟测试模块产品简介：TEM时钟测试模块是网络安装和维护中针对定时和同步要求测试的测试工具。安装在MTS5800之上，现场优化的TEM提供了好的精度水平和现场便携性。它提供了全球卫星导航系统（GNSS）天线接口和微型原子钟，以确保纳秒级精度测量，即便没有卫星信号也可运行。
详细信息：
——适用MTS5800的现场条件下测量定时和同步特性
TEM时钟测试模块是网络安装和维护中针对定时和同步要求测试的测试工具。安装在MTS5800之上，现场优化的TEM提供了好的精度水平和现场便携性。它提供了全球卫星导航系统（GNSS）天线接口和微型原子钟，以确保纳秒级精度测量，即便没有卫星信号也可运行。
拥有MTS5800和一个TEM时钟测试模块，你可以：

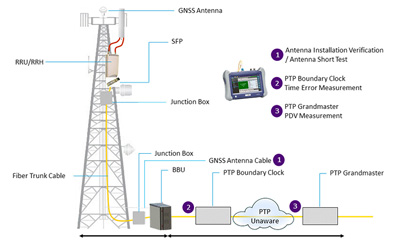

执行单向时延测试，帮助你排除网络时延不对称的问题
精确测量PTP/PDV以完成预达标，查找未发现网络PTP的故障
达标的GNSS天线安装，评价卫星信号强度和排除天线故障
排查设备1 PPS输出信号精度，1 PPS漂移分析
测量E1和T1抖动和漂移
验证以太网和IP网单向时延引起的网络延迟。
确认频率，相位和时间同步，现场测试具有近乎于实验室级精度。
检验GNSS天线安装和排查故障。
支持多种GNSS授时系统，包括GPS、GLONASS、北斗、SBAS和QZSS。
快速精确的卫星接收，具有先进的72通道GNSS接收机。
支持多个1PPS和10MHz输入，并有序输出。
执行1588v2（PTP）测量，包括纳秒级PDV和精确时间测量。
PTP主时钟仿真。
纳秒级单向时延测试，支持1GE和10GE网络。
一般参数 | |
重量 | 0.45 kg (1.0 lb) |
尺寸 | 12.9 x 13.5 x 4.7 cm (5.9 x 5.4 x 1.8 in) |
时间漂移，稳定后 | 7 μs 超过 24小时，在 0°C to 60°C 温度范围 |
振荡器稳定 | 1.5e-11 |
接口 | |
GNSS 天线 | |
连接器 | SMA |
电源 | 0, 3.3, and 5V |
1 PPS | |
连接器 | SMB |
输入 | Two (2) |
输出 | One (1) — disciplined |
10 Mhz | |
连接器 | SMB |
输入 | One (1) |
输出 | One (1) — disciplined |
GNSS | |
卫星定位系统 | GPS, GLONASS, 北斗, SBAS, QZSS, 和 Galileo，具有firmware升级能力，支持星空图 |
信道 | 72 (32个针对卫星轨道; 40个针对捕获辅助和噪声评估) |
信号强度 | 每信道 |
时间格式 | UTC, GPS |
位置信息 | 固定(可配置),动态,测绘 |
振荡器 | |
同步源 | GNSS, 1 PPS, 10 Mhz, BITS/SETS from 5800 |
铷原子钟振荡器 | |
描述 | 订货号 |
时钟扩展模块（仅MTS5800） | C5TEM-R |
测试选项 | |
10/100/1000 Mbps and 1 GE 光 IEEE 1588v2 (PTP) | C5LS1588 |
1 PPS and 10 Mhz 定时和时钟分析 | C5TIMING |
10/100/1000 Mbps and 1 GE 单向时延 | C5OWD |
1 GE 光同步以太网 sync-e | C5LSSYNCE |
10 GE光同步以太网l sync-e | C510GESYNCE |
1 GE optical 以太网漂移 | C5LSETHWANDER |
PDH (DS1, DS3, etc.) Rx and Tx 接口漂移 | C5PDHWND |
