型号：mSRC-C2 名称：mSRC-C2 通用光源
型 号：mSRC-C2名 称：mSRC-C2 通用光源产品简介：mSRC-C2模块输出稳定，并通过光纤耦合，固定的输出波长，涵盖了通信和数据领域的关键波长-850nm、1300nm、1310nm、1490nm、1550nm和1625nm。
详细信息：
多应用平台MAP模块化通用光源mSRC-C2模块输出稳定，并通过光纤耦合，固定的输出波长，涵盖了通信和数据领域的关键波长-850nm、1300nm、1310nm、1490nm、1550nm和1625nm。通过多个mSRC-C2模块可以组合成多种应用和多种发射器类型的阵列化解决方案。mSRC-C2系列可以提供一些发射器光谱特性较为特殊的类型，是针对不同应用的理想测量平台。
mSRC-C2 发射器类型 | 目标应用 |
Fabry-Perot 激光器（FP激光器） |
|
低功率，消除偏振，多模 LED |
|
超辐射发光二极管 (SLED) |
|
mSRC-C2模块具有双波长和四波长独立输出或复用输出，可以灵活的集成在制造企业测试环境中。具有功率反馈设计的激光器保证了功率输出的长期稳定度。简单的调制开关设置，可输出150Hz到2000Hz的调制信号，用于同步检测等应用。
光源波长覆盖所有关键通信窗口。
激光器类型覆盖特殊光谱特性和偏振度的类型。
稳定的性能，具备温度和功率反馈控制部分。
单一测试系统可以包含单独输出或复用输出连接器。
可根据需要调制输出，在150Hz到2000Hz调节，分辨率1Hz。
单模和多模光源符合IEC标准
插入损耗测试
通用功率检测器和路径损耗校准
多模损耗测试符合IEC标准
宽带光源应用于光谱分析
CWDM器件测量
通用干涉测量应用
符合CE, CSA/UL/IEC61010-1
符合LXI Class C
符合IEC-60825-1（2014年） Class 1M 激光产品
符合21 CFR 1040.1

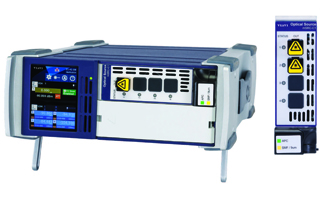

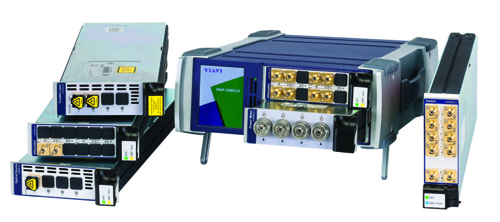

mSRC-C2光源是MAP-200平台LightDirect系列家族一员，LightDirect系列模块可以用在全部MAP主机系统上，包括MAP-220C双槽位主机。
MAP-220C

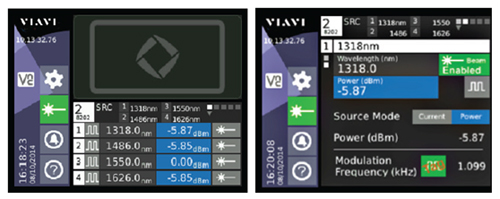

mSRC-C2光源具有单独的图形化用户界面，便于简化研发环境下的使用。通过以太网或GPIB接口，可实现全功能远程自动化应用。
单模光源
单模光源mSRC-C2① | 基本FP光源mSRC-C2xxxxFB | FP光源mSRC-C_xxxxFPx | SLED光源mSRC-C_xxxxSLx | |||||||||||
中心波长② | 1310 | 1550 | 1310 | 1490 | 1550 | 1625 | 1310/1550 | 1310/1490/1550/1625 | 1310 | 1490 | 1550 | 1625 | 1310/1550 | 1310/1490/1550/1625 |
谱宽 | <5nm | <5nm | 与单独波长参数相同 | >20nm | >30nm | 与单独波长参数相同 | ||||||||
输出功率 | 0dBm | 0dBm | -4dBm | -8dBm | 0dBm | -4dBm | -8dBm | |||||||
稳定度 | ±0.1dB | ±0.005dB | ±0.01dB | ±0.005dB | ±0.01dB | |||||||||
稳定度 | ±0.05dB | ±0.1dB | ±0.005dB | ±0.01dB | ||||||||||
光谱波动 | N/A | 0.35dB | ||||||||||||
TEC控制 | 无 | 有 | ||||||||||||
波长容限 | ±20nm | |||||||||||||
功率调节 | ≥10dB | |||||||||||||
功率控制 | 恒流或者恒功率 | |||||||||||||
调制⑤ | 0.15到2.0kHz | |||||||||||||
调制设置 | 1Hz | |||||||||||||
调制精度 | ±0.5Hz | |||||||||||||
光纤类型⑥ | 单模光纤 | |||||||||||||
连接器类型 | FC/APC | |||||||||||||
①所有测量在最少30分钟预热以后进行。
②中心波长按照IEC 61280-1-3 2010 clause 3.1.3.，23°C下测量。
③测量环境要求，温度T =23 ±1°C，恒定电流模式，APC连接器（单模）直接接入功率计。
④从最大功率向下调整。
⑤调制占空比50%，调制深度100%。
⑥IEC 60793-2-50 Type B1.3/ ISO 11801 OS2 单模光纤，或 IEC 60793-2-10, Type A1a MM / ISO 11801 OM2 多模光纤。
⑦组合输出功率，功率测量在任一波长全功率状态下，一次测量。
⑧除连接损耗保证0dBm，针对无复用版本。
50um多模（OM3）光源
50um (OM3)多模光源mSRC-C2① | LED光源 (mSRC-C_xxxxLP) | 基本FP光源 (mSRC-C_xxxxFB) | |||||
中心波长② | 850nm | 1300nm | 850/1300nmmux⑦ | 850nm | 1300nm | 850/1300nm mux⑦ | |
波长容限 | ±20nm | ||||||
谱宽(FWHM) | >40 nm | <5 nm | |||||
光谱波动(RB = 0.1nm) | N/A | ||||||
输出启动条件 | IEC62614 ED1.0 July2010 | ||||||
输出功率③ | ≥-20dBm | ≥-25dBm | ≥-6.5dBm | ≥-3.5dBm | ≥-11dBm（850nm） | ||
稳定度15分钟③ | ±0.05dB | ±0.10dB | ±0.20dB | ±0.30dB | |||
光功率调节范围 | 固定输出功率 | ||||||
功率控制模式 | 恒流 | ||||||
TEC控制 | 无 | ||||||
调制④ | 0.15到2.0kHz | ||||||
调制设置分辨率 | 1Hz | ||||||
调制精度 | ±0.5Hz | ||||||
光纤类型⑤ | OM3 多模光纤 | ||||||
连接器类型 | FC/PC | ||||||
①所有测量在最少30分钟预热以后进行。
②中心波长按照IEC 61280-1-3 2010 clause 3.1.3.，23°C下测量。
③测量环境要求，温度T =23 ±1°C，恒定电流模式， PC连接器（多模）直接接入功率计
④调制占空比50%，调制深度100%。
⑤IEC 60793-2-50 Type B1.3/ ISO 11801 OS2 单模光纤，或 IEC 60793-2-10, Type A1a MM / ISO 11801 OM2 多模光纤。
⑥组合输出功率，功率测量在任一波长全功率状态下，一次测量。
操作温度 | 5 到 40°C |
湿度 | Max 85% RH, 无冷凝（5 to 40°C） |
存储温度 | –30 to 60°C |
尺寸 (W x H x D) | 4.06 x 13.26 x 37.03 cm |
重量 | 1.3 kg |
订货号 | 50um (OM3) 多模光源 | ||
MSRC-C21308LP-M101-MFP | 低功率LED | 独立输出 | 850/1300nm，LED，50um，符合EF环形通量，FC/PC连接器 |
MSRC-C21308LPX-M101-MFP | 单端口输出 | 850/1300nm，LED，50um，符合EF环形通量，单端口输出，FC/PC连接器 | |
MSRC-C21308FP-M101-MFP | FP激光器 | 独立输出 | 850/1300nm，标准FP激光器，50um，符合EF环形通量，FC/PC连接器 |
MSRC-C21308FPX-M101-MFP | 单端口输出 | 850/1300nm，标准FP激光器，50um，符合EF环形通量，单端口输出，FC/PC连接器 | |
订货号 | 单模光源 | ||
MSRC-C23500FB-M100-MFA | 基本FP激光器 | 独立输出 | 1310/1550nm，基本FP激光器，单模， FC/APC连接器 |
MSRC-C23500FP-M100-MFA | 温度控制FP 激光器 | 独立输出 | 1310/1550nm，标准FP激光器，单模， FC/APC连接器 |
MSRC-C23456FP-M100-MFA | 1310/1490/1550/1625nm，标准FP激光器，单模， FC/APC连接器 | ||
MSRC-C23500FPX-M100-MFA | 单端口输出 | 1310/1550nm，标准FP激光器，单模，单端口输出，FC/APC连接器 | |
MSRC-C23456FPX-M100-MFA | 1310/1490/1550/1625nm，标准FP激光器，单模，单端口输出，FC/APC连接器 | ||
MSRC-C23000SL-M100-MFA | SLED | 独立输出 | 1310nm，SLED光源，单模，FC/APC连接器 |
MSRC-C22500SL-M100-MFA | 1550nm，SLED光源，单模，FC/APC连接器 | ||
MSRC-C23500SL-M100-MFA | 1310/1550nm，SLED光源，单模，FC/APC连接器 | ||
MSRC-C23456SL-M100-MFA | 1310/1490/1550/1625nm，SLED光源，单模，FC/APC连接器 | ||
MSRC-C23500SLX-M100-MFA | 单端口输出 | 1310/1550nm，SLED光源，单模，单端口输出，FC/APC连接器 | |
MSRC-C23456SLX-M100-MFA | 1310/1490/1550/1625nm，SLED光源，单模，单端口输出，FC/APC连接器 | ||
