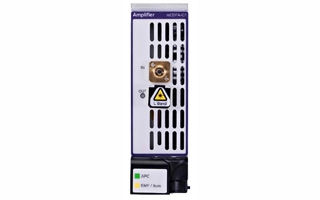

型号：mEDFA-C1 名称：mEDFA-C1 掺铒光纤放大器
型 号：mEDFA-C1名 称：mEDFA-C1 掺铒光纤放大器产品简介：多应用测量平台MAP-200掺铒光纤放大器（mEDFA-C1）模块是设计的第三代产品，是应用于系统实验室和光学测试测量的产品
详细信息：
多应用测量平台MAP-200掺铒光纤放大器（mEDFA-C1）模块是设计的第三代产品，是应用于系统实验室和光学测试测量的产品。简单的控制和模块化特点使其非常容易集成和使用，消除了需要网络管理协议才能解决的问题，这往往阻滞了研发和制造工程师工作进程并降低测试自动化。
即便控制很简单(从前面板或在远程接口)，mEDFA-C1放大器满足苛刻的光学参数，包括几个低噪声版本具有小于3.7dB的噪声系数。这些低噪声放大器对于测试自动化实现是必不可少的，系统路径损耗测试要求测试信号提高现有功率以应用于被测件。大多数案例中，OSNR损伤必须保持在最低水平。自动增益和功率控制选项的设计以简化功率管理，尤其是当单一通道的可调谐光源被使用时。DWDM、高功率和L波段等特殊版本可供选择。
mEDFA有六种可供选择的变体版本，以跨越严苛的应用要求。
版本 | 放大器/模块 | 输入类型 | 波段 | 增益和功率控制 | 饱和输出功率 | 应用 |
MEDFA-C11CA | 1 | 单通道 | C | 无 | 标准 | 前置放大。最小噪声系数，当供足够增益以确保测试信号所要求功率时。 |
MEDFA-C12CA | 2 | 单通道 | C | 无 | 标准 | 双CA版本放大器。提高测试系统密度，以满足超过一个放大器的应用要求。 |
MEDFA-C11CB | 1 | 单通道 | C | 有 | 标准 | 功率放大。增加增益和功率控制简化功率电平控制，但略微增加了噪声系数。理想应用于单通道可调谐信号应用。 |
MEDFA-C11CF | 1 | DWDM | C | 有 | 标准 | DWDM 功率放大。针对全部多通道输入应用。功率和增益控制可用。 |
MEDFA-C11CD | 1 | 单通道 | C | 有 | 高 | 最大功率。最优化的用于最大允许饱和输出功率，针对标准实验室安全协议方面。理想应用于信号分离或功率饱和恢复测试。 |
MEDFA-C11LB | 1 | 单通道 | L | 有 | 标准 | L-band 版本，功率放大器。 |

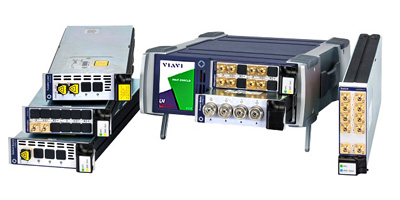

mEDFA-C1模块是MAP-200家族一员，具有以太网或GPIB控制模块，能够在基于PC的自动化控制系统中直接管理。mEDFA-C1也是LightDirect家族一员，可以被应用于紧凑的测试平台MAP-220C上，或3槽位（MAP-230B）和8槽位（MAP-280）的MAP-200主机上。与多种其他应用模块配合测试，例如放大器、精密光衰减器、功率计和光谱分析仪。对于100G+测试应用，MAP-200是理想的模块化光电子测量平台。
变体版本选项覆盖了低噪声（< 3.7dB）和高功率（>25dBm）应用要求。
具有单通道扩展C波段和L波段版本。
增益平坦的DWDM多通道扩展C波段版本。
自动增益和功率控制选项。
自动测试系统敏感信号放大
功率饱和恢复测试
OSNR噪声加载
符合CE、CSA/UL/IEC61010-1
符合LXI Class C 要求
符合Class 3B，IEC 60825-1 (2014)，21 CFR 1040.1 注释 No. 50, July 2001
单通道输入光学参数① | mEDFA-C11CA | mEDFA-C11CB | mEDFA-C11LB | |
工作波长范围 | 1528nm –1569nm | 1565nm –1610nm | ||
饱和功率② | ≥ 20dBm ( -4dBm 输入) | ≥ 20dBm ( -4dBm 输入) | ≥ 20dBm ( 0dBm 输入) | |
噪声系数③ | Pin = 0dBm | N/A | N/A | ≤ 5.7dB |
Pin =-4dBm | ≤ 4.4dB | ≤ 4.5dB | ≤ 5.5dB | |
Pin =-20dBm | ≤ 4.1dB | ≤ 5.3dB | ≤ 5.2dB | |
Pin =-30dBm | ≤ 3.7dB | ≤ 5.5dB | N/A | |
增益③ | Pin = 0dBm | N/A | N/A | ≥ 20dB |
Pin =-4dBm | ≥ 24dB | ≥ 24dB | ≥ 23dB | |
Pin =-20dBm | ≥ 35dB | ≥ 33dB | ≥ 28dB | |
Pin =-30dBm | ≥ 37dB | ≥ 36dB | N/A | |
输入输出功率监测 | 无 | 有 | 有 | |
PDL/PDG④ | ≤ 0.2dB | ≤ 0.2dB | ≤ 0.2dB | |
激光安全等级⑤ | 1M | |||
① 所有光测试在预热30分钟以后，恒定温度23±3°C测试。
② 饱和功率测量，输入信号C波段波长1550nm，L波段波长1590nm。
③ 在C波段波长1550nm，L波段波长1590nm。
④ C波段，输入功率-4dBm，1550nm波长；L波段，输入功率0dBm，1590nm波长。
⑤ 符合标准IEC60825-1:2014，最大输入功率+4dBm。
DWDM 多通道输入光学参数① | mEDFA-C11CF | |
工作波长范围 | 1528nm –1569nm | |
饱和功率② | ≥ 21dBm ( -4dBm 输入) | |
噪声系数② | Pin = -4dBm | ≤ 5.5dB |
Pin = -20dBm | ≤ 5.2dB | |
小信号增益③ | Pin = -4dBm | ≥ 25dB |
Pin = -20dBm | ≥ 35dB | |
输入输出功率监测 | 有 | |
光谱增益平坦度③ | ≤ 2.0dB | |
PDL/PDG④ | ≤ 0.2dB | |
激光安全等级⑤ | 1M | |
① 所有光测试在预热30分钟以后，恒定温度23±3°C测试。
② 测量在波长1550nm。
③ 测量在输入功率-4dBm，波长范围1528-1563nm。
④ 测量在输入功率-4dBm，波长1550nm。
⑤ 符合标准IEC60825-1:2014，最大输入功率+4dBm。
高功率单通道光学参数① | mEDFA-C11CD | |
工作波长范围 | 1528nm –1569nm | |
饱和功率② | ≥ 25dBm ( -4dBm 输入) | |
噪声系数② | Pin = -4dBm | ≤ 5.5dB |
Pin = -20dBm | ≤ 5.2dB | |
小信号增益② | Pin = -4dBm | ≥ 25dB |
Pin = -20dBm | ≥ 35dB | |
输入输出功率监测 | 有 | |
PDL/PDG③ | ≤ 0.2dB | |
激光安全等级④ | 3B | |
① 所有光测试在预热30分钟以后，恒定温度23±3°C测试。
② 测量在波长1550nm。
③ 测量在输入功率-4dBm，波长1550nm。
④ 符合标准IEC60825-1:2014。
通用参数 | |
连接器类型 | FC/APC |
工作温度 | 0 - 40 °C |
工作湿度 | 最大 95% RH，0 to 40 °C，无冷凝 |
存储温度 | -30 to 60 °C |
尺寸(W x H x D) | 4.06cm x 13.26cm x 37.03cm |
重量 | 2.3kg |
部件号 | |
MEDFA-C11CA-M100-MFA | 标准功率，扩展C波段，低噪声系数，单通道，FC/APC连接器 |
MEDFA-C12CA-M100-MFA | 双独立，标准功率，扩展C波段，低噪声系数，单通道，FC/APC连接器 |
MEDFA-C11CB-M100-MFA | 标准功率，扩展C波段，低噪声系数，单通道，自动功率监测选项，FC/APC连接器 |
MEDFA-C11CF-M100-MFA | 标准功率，扩展C波段，DWDM增益平坦，自动功率监测选项，FC/APC连接器 |
MEDFA-C11CD-M100-MFA | 高功率，扩展C波段，单通道，自动功率监测选项，FC/APC接口 |
MEDFA-C11LB-M100-MFA | 标准功率，扩展L波段，单通道，自动功率监测选项，FC/APC接口 |
