型号：OCETS Plus 名称：OCETS Plus系列 光学器件环境测试系统
型 号：OCETS Plus名 称：OCETS Plus系列 光学器件环境测试系统产品简介：OCETS Plus可以自动长期监测光学器件插损（IL）、偏振相关损耗（PDL）和回损（RL）；对跳线、光缆和无源分路器等器件进行Verizon FOC鉴定
详细信息：
高回波损耗选件（ HiRL ）可监测高达 70 dB 的 RL
最多 210 个设备通道（ 420 个端口）
插入损耗（ IL ）和回波损耗（ RL ）测量具有高可重复性
全双向测试
单模和多模系统
配有 EasyOCETS 软件
自动长期监测光学器件插损（IL）、偏振相关损耗（PDL）和回损（RL）
测量GR-326-CORE、GR-910-CORE、GR-1435-CORE、GR-1209-CORE和GR-2866-CORE等Telcordiab标准所需的参数
对跳线、光缆和无源分路器等器件进行 Verizon FOC 鉴定
符合 CE 要求。基于开关和MAP的产品符合UL3101.1和CAN／CSA-C22.2 1010.1 号标准。除850nm机型（1M 类）外，MAP激光器均为1 类。激光器按IEC标准60825-1（2002）进行分类，并符合21CFR1040.10，但偏差以2001年7月发布的50号激光通告为准。
OCETS Plus 的核心是一对定制级 JDSU SC 系列可编程开关（ 1×N 配置）。与 JDSU 模拟级 SC 开关相比， OCETS 开关能适应更高等级的 IL 可重复性和背景 RL 。因此， OCETS Plus 系统的实施相对于采用模拟级 SC 开关的任何内部系统都在功能上有所提升。

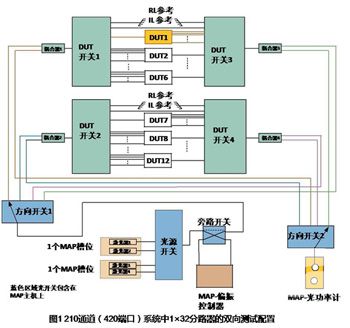

除 SC 开关外， OCETS Plus 还是一个硬件平台，其中包含 Fabry-Perot 激光器、光源开关、方向开关、偏振控制器、高方向性耦合器和光功率计。典型的 OCETS Plus 硬件配置如图 1 所示。
为了结合到模块和传输系统中，光纤器件制造商必须证明其设备符合相关的性能和可靠性标准。标准因行业而异，但在较大的温度和湿度范围内需要一定的测试要素。
所有标准都要求对代表性数目的器件样品进行环境压力测试。压力类型包括在保持目标湿度水平的同时保持在高低温以及在不同温度之间循环。一项环境测试计划可能由多种温度和湿度组合组成。要求在每个阶段前后对器件特性进行测量，某些情况下要求在每个阶段中连续测量或按一定时间间隔测量。将所有器件从环境测试室中取出进行光学测量是不切实际的。 OCETS Plus 环境测试系统正是按这项测量要求设计的。
对 OCETS 平台规格的最大改进就是在选择 HiRL 选件时使其能对高达 70 dB 的 RL 变化进行监测。经典的 OCETS 是按 65 dB 设计的，对于尝试按 65 dB 的回波损耗水平对 FC ／ APC 连接器进行认证的测试实验室和制造商而言，这是一个限制因素。除 70 dB 测量能力外， OCETS Plus 还能提供 210 个用户通道（ 420 个测试端口），从而对涉及 12 个 1×32 分路器的环境测试进行双向监测，另有 5 ％的通道作为参照备用。
单模系统可提供的通道数为55、105 、160或210，其中与被测件（DUT）连接的大型SC开关的互连选件可以是FC／APC或无连接器。
多模系统可提供的通道数为55 或105，只能选用FC／APC连接器，但可以另外选择采用50μm或62.5μm光纤芯线。
光源选件是基本套件中必须添加的唯一选件。对于单模应用，用户可以选择双波长系统（1310／1550nm）或四波长系统（1310／1490／1550／1625nm）。对于多模系统，只能选择双波长选件（850／1300nm）。
单模系统有两个选件：HiRL和PDL。HiRL选件可以对高达70dB的RL进行监测（适用于低损耗设备）。订购该选件时，软件和硬件与标准型OCETS Plus 相比都有所变化。 HiRL软件驱动程序是在另一张光盘中与EasyOCETS 分开提供的，而且按高于标准级系统的RL水平对SC开关进行验证。初次购买时无需订购PDL选件，但如果之后订购该选件，JDSU 全球服务和支持部必须在现场进行安装并验证系统性能。订购HiRL系统时不附带连接器（NC）。基本套件中的通道数必须与HiRL的数目相同。
多模系统没有HiRL或PDL模式，因此只有850／1300nm 光源选件。

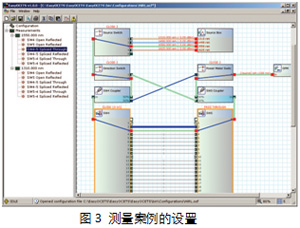

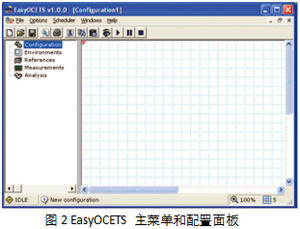

EasyOCETS 软件是对经典OCETS 软件的全面更新。EasyOCETS 引入了直观的图形用户界面（GUI），加快了测试配置、测量路径、测试调度和数据查看的设置，从而解决了客户现场的测试设置时间问题。对测试配置和测量案例进行设置所需的时间从几个小时缩短到几分钟。实验室人员可以将主要精力放在测量结果而不是测试系统的维护上。
购买系统时附带了预装EasyOCETS软件的个人电脑。如果购买这些选件，那么也会以另一张光盘提供 HiRL 驱动程序。
兼容 Windows XP 和 Windows 7
拖放式图形用户界面（ GUI ）

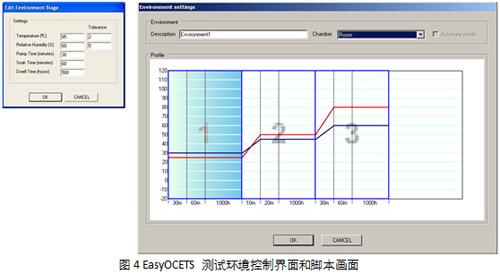

环境测试温箱控制功能
参数 | 单模（SM ） | 多模（MM ） | |
光纤类型 | 9／125μm 光纤，标准3mm套层 | 50／125μm或62.5／125μm光纤，标准3mm套层 | |
SC 开关尾纤长度（到 DUT ） | 5 米 | 5 米 | |
插入损耗（ IL ）动态范围 | ＞65dB | ＞50dB | |
插入损耗（IL）可重复性（100小时） | IL ＜50dB：±0.04dB | IL ＜35dB：±0.04dB | |
回波损耗动态范围 | ＞70dB | ＞30dB | |
回波损耗（RL）可重复性（100小时） | ±0.5dB ，最大55dB； HiRL选件：±1dB，最大 65dB； ±3dB ，最大70dB | ±0.5dB ，最大30dB | |
偏振相关损耗（PDL）可重复性（100小时） | 熔接的DUT开关：±0.08dB | 不适用 | |
测量时间 | IL、RL、HiRL＜2.5s6；PDL＜10s | IL、RL ＜2 s | |
可用光源 1,2 | 1310、1490、1550、1625±10nm Fabry-Perot 激光器 | 850、1300±20nm LED5 | |
光源稳定度（23 ℃） 3 | ±0.01dB ，持续20分钟 | ±0.01dB ，持续15分钟 | |
一般规格 | |||
通道数 | 最多210个输入和210个输出（420个通道端口） | ||
参考通道数 4 | 1 个IL 路径、1 个RL 路径（每DUT开关） | ||
设备预热时间 | 4 小时，可无限长而不造成不良副作用 | ||
输入电压 | 220V AC、50Hz 和 100V AC、60Hz | ||
功耗（含电脑） | 55 ～160 个通道： 750 VA ； 210 个通道： 950 VA | ||
电脑控制 | 附带个人电脑，安装美国 NI 公司GPIB控制板 17英寸显示器（最小）、预装EasyOCETS 软件 数据文件格式与MS-Excel 兼容 电脑与设备支架的最远距离为 5 米 | ||

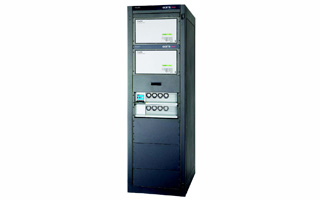

机械配置 | 除电脑外的所有设备都安装在连接座32U 19英寸机架上，机架有可拆式盖板和门 柜体包含顶部安装式风扇、脚轮和调平器 宽 × 高 × 深： 22×72×36 英寸 背面可取出 MAP 模块 | ||
重量 | 55 ～160 个通道：190 千克；210 个通道：220 千克 | ||
工作湿度 | 0 ～ 80％相对湿度范围。测试中的最大变化范围： 15％。 | ||
工作温度 | 15 ～30 ℃ 范围。测试中的最大变化范围：3 ℃ 。 | ||
1. 校准后立即测量。
2. 该表中的规格是上面所列光源的保证值。在定制的情况下，OCETS Plus 平台最多可支持 22 台激光器（双槽位的规格可能会变化）。
3. 通道数（例如 55 ）是指55 个输入和55 个输出。
4. EasyOCETS 软件算法中采用的R 参考为 0dB 反射器。用户可为其他端口添加RL参考。另外，用户可采用尽可能多的输入和输出端口已满足IL参考的需求。
5. 多模发射条件符合IEC 61280-4-1 Ed2 的要求。
6. 连续60 次测量取平均值，不包括引用或保存到数据库。
OCETSPLUS xxx+1 yzz | |
通道 | |
代码 xxx | 通道数 |
055 | 055 |
105 | 105 |
160 | 160 |
210 | 210 |
光纤类型 | |
代码 y | 光纤类型（μm ） |
7 | 9/125 |
1 | 50/125 |
2 | 62.5/125 |
连接器 | |
代码 zz | 连接器类型 |
FA | FC/APC （HiRL 选项不适用） |
NC | 无连接器 |
选项 option | |
产品代号 | 说明 |
HiRL （仅限于单模） | |
HiRL 55 | 55 通道系统高回波损耗选件（70 dB ） |
HiRL 105 | 105 通道系统高回波损耗选件（70 dB ） |
HiRL 160 | 160 通道系统高回波损耗选件（70 dB ） |
HiRL 210 | 210 通道系统高回波损耗选件（70 dB ） |
PDL （仅限于单模） | |
OCETSPLUS PDL | PDL 偏振相关损耗选项 |
光源 | |
OCETSPLUS SM 2 SOURCE | OCETS 单模光源 1310／1550nm |
OCETSPLUS SM 4 SOURCE | OCETS 单模光源 1310／1550／1490／1625nm |
OCETSPLUS MM 2 SOURCE | OCETS 多模光源 850／1300nm |
单独订购软件
可另购 EasyOCETS ，以便对 2003 到 2007 年间购买的经典 OCETS 系统进行升级。订购代码为 21099423 ，描述为 “EasyOCETS 应用软件 ” 。（购买任何 OCETS Plus 基本套件时都附带 EasyOCETS ，因此购买新系统时无需单独注明这一项。）同一时期（ 2003-2007 年）内购买带超高 RL 选件的经典 OCETS 系统的客户可获得 HiRL 驱动程序。
所有软件都已获得单站使用许可。
OCETS Plus 由 JDSU 已销售 10 年以上的经典 OCETS 系统发展而来。对 OCETS 的经典硬件规格和软件算法进行了改进，以符合光学元件鉴定测试的最新市场要求，例如由 Verizon FOC 程序驱动的测试。
