ART Photonics简介：art photonics GmbH于1998年9月在柏林成立，是开发和生产300nm至16μm特种光纤产品的全球领导者之一。多晶中红外（PIR-）光纤和金属涂层二氧化硅光纤的独特技术用于组装各种光谱探针，用于医疗诊断和工业过程控制，用于医疗和工业激光的光纤批量生产，不同的光纤束等。
硫化物红外光纤
中红外硫化物玻璃光纤以硫化砷为材料，适合于在1.5~6μm的光传输，弥补了石英光纤（0.2~2.4μm）和多晶红外光纤（4~18μm）之间的空缺。高性能硫化物红外光纤（CIR）的芯径范围为8μm至500μm。采用双聚合物护套的先进拉伸工艺为CIR-纤维提供了卓越的机械强度和高柔韧性。
在所述光谱范围内的低光学损耗和小吸收峰确保成功地将CIR光纤用于广泛的应用。
特点：
标准光纤芯径为8至550μm
标准纤维透射率在1.1-6.5μm光谱范围内
典型的光损耗为0.2 dB / m，3-4μm
双聚合物涂层，具有高柔韧性
应用：
用于中红外光谱的光谱光纤探针
在200-600K温度范围内远程非接触式测量
灵活的辐射测量
灵活的红外成像系统
QC激光的传输
标准硫化物光纤参数 | |||||
型号 | CIR8/300 | CIR 50/250 | CIR 250/300 | CIR 340/400 | CIR 500/550 |
种类 | 阶跃单模 | 阶跃多模 | 阶跃多模 | 阶跃多模 | 阶跃多模 |
光纤芯茎, µm | 8±1 | 50±3 | 250±10 | 340±10 | 500±15 |
包层直径, µm | 300±10 | 250±10 | 300±15 | 400±15 | 550±20 |
保护套直径,µm | 400±20 | 410 ± 30 | 400 ± 30 | 510 ± 30 | 700 ± 30 |
NA | 0.25 ± 0.02 | 0.13 ± 0.02 | 0.30 ± 0.03 | 0.30 ± 0.03 | 0.30 ± 0.03 |
最小弯曲半径,mm | 60 | 50 | 60 | 80 | 100 |
参数 | |

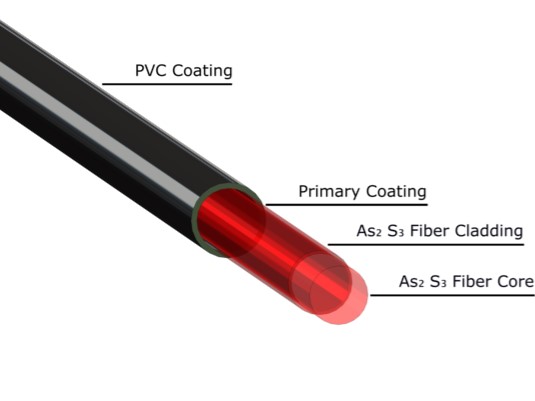

芯径/包层材料 | As2S3 |
光谱范围 | 1.1 – 6.5 μm |
芯径折射率 | 2.42 |
菲涅耳反射损失 | 31% |
衰减率 @ 3 – 4 μm & 4.5µm – 5µm | 0.2 – 0.4 dB/m |
有效数值孔径NA | 0.30 +/- 0.05 |
玻璃化转变温度，Tg | 185 °C |
工作温度 | –273 to +90°C |
芯径/包层直径（标准） | 见上表 |
保护套 | Fluoro polymer + PVC |
抗拉强度 | > 70 MPa |
最小弯曲半径（固定） | 100 x [光纤直径] |
最小弹性弯曲半径 | 200 x [光纤直径] |

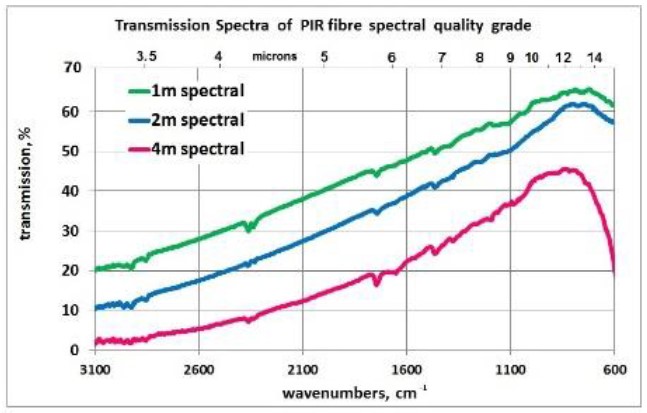

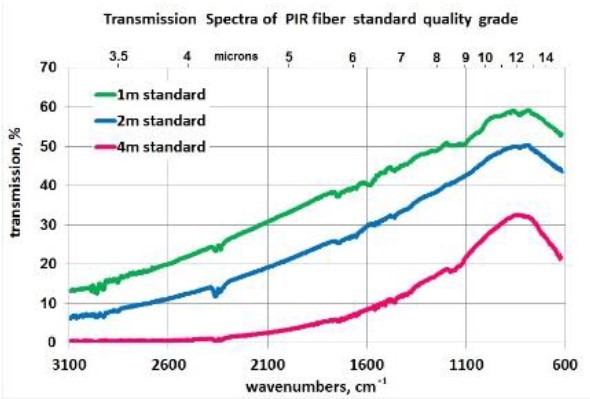

多晶红外光纤束
art photonics提供标准红外光纤束，光谱范围从3μm到17μm。 具有芯径 / 包层多晶红外（PIR）光纤的红外光纤束具有广泛的应用，其设计坚固灵活。下面介绍了标准PIR光纤束的范围，包括2个连接器选项，3个护套选项，以及根据客户要求设计的一系列定制组件。
应用：
中红外光谱
激光功率输送
热传感
灵活的红外成像系统
远程非接触式高温测量
光纤放大器和激光器
标准产品参数 | |
光纤类型 | 多晶阶跃多模光纤 |
光谱范围 | 3 – 18 µm |
光纤芯径/包层尺寸 (μm) | 见下表 |
芯径材料 | AgCl0.25Br0.75 |
包层材料 | AgCl0.50Br0.50 |
有效数值孔径 (NA) | 0.30+/-0.05 |
最小弯曲半径(取决于保护护套) | PEEK管 - 130mm 金属PVC涂层管 - 80mm 不锈钢管 - 80mm 不锈钢硅胶涂层管 - 130mm |
接头 | SMA-905带钛金属套圈 |
温度范围 | -50°C to + 80°C |
长度 | ≤ 15m 取决于光纤直径 |
光纤参数 | ||||
型号 | PIR-240/300 | PIR-400/500 | PIR-630/700 | PIR-900/1000 |
芯径，um | 240 | 400 | 630 | 900 |
包层直径，um | 300 | 500 | 700 | 1000 |
最小弯曲半径，mm | 50 | 70 | 100 | 130 |
