线扫描镜头
专为16K3.5μ/16K5μ超高精细线扫描相机而开发

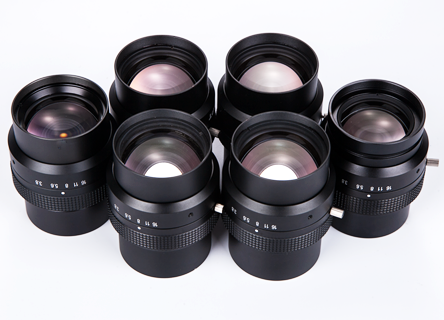

产品特点
LS16A系列是专为16K3.5μ/16K5μ超高精细线扫描相机而开发
为满足3.5µ的解像力，镜头实际分辨率可达到160lp/mm
超高解像力可使16K3.5µ相机的能力发挥到最大值
最大像面可达66mm，支持大靶面的12K5µ相机
光学畸变小于 1 pixel
大通光量设计可达F3.8

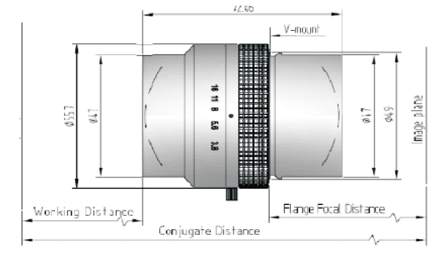

外观图
产品规格
| 型号 | 焦距 | 倍率 | 最大像面尺寸 | 通光孔径 | 工作距离 | 法兰距离 | 共轭距 | 接口 | 分辨率 | 规格书 |
|---|---|---|---|---|---|---|---|---|---|---|
| LS1626A | 114 | 0.26X | φ66 | 4.2 | 497.85 | 128 | 672.16 | V | 16K |  |
| LS1603A | 116 | 0.33X | φ66 | 4.2 | 412 | 137 | 595 | V | 16K | |
| LS1642A | 116 | 0.42X | φ66 | 3.8 | 339.7 | 144.5 | 530.1 | V | 16K | |
| LS1605A | 116 | 0.5X | φ66 | 3.8 | 296.9 | 153.3 | 496 | V | 16K | |
| LS1662A | 116 | 0.625X | φ82 | 3.8 | 245.8 | 163.6 | 455.3 | V | 16K | |
| LS1667A | 116 | 0.67X | φ66 | 3.8 | 237.49 | 170.2 | 453.5 | V | 16K | |
| LS1607A | 116 | 0.7X | φ66 | 3.8 | 229.4 | 174.4 | 447.2 | V | 16K | |
| LS1675A | 100 | 0.75X | φ66 | 3.8 | 220.8 | 180.6 | 444.8 | V | 16K | |
| LS1610A | 116 | 1.0X | φ66 | 3.5 | 184.16 | 209.47 | 439.45 | V | 16K | |
| LS1613A | 116 | 1.33X | φ84 | 3.8 | 156.36 | 243.6 | 444.5 | V | 16K | |
| LS1615A | 116 | 1.5X | φ84 | 3.8 | 143.9 | 263.8 | 453.7 | V | 16K | |
| LS1617A | 116 | 1.7X | φ84 | 3.8 | 137.84 | 286.1 | 470 | V | 16K | |
| LS1683A | 116 | 0.83X | φ82 | 3.8 | 204.1 | 189.5 | 43701 | V | 16K | |
