产品名称：EOT 光电探测器

产品描述：

产品简介：

EOT光电探测器适用于脉冲宽度测量和脉冲仿形应用。除了ET-6000为PbSe外，其它ET系列探测器都使用PIN光电二极管和反向偏置，通过光电效应将光能量转换成电流。根据偏置电压大小和和探测器应用的不同，偏置使用3V锂电池或者外置插头电源。所有探测器都带有BNC或者SMA输出接头，只需要加上50Ω负载连接示波器即可工作。多数探测器都可以选择FC光纤接头版本，以连接尾纤光源。

主要特点：

.探测器材料：Si、InGaAs (GaAs)、PbSe
.带宽可达>12.5GHz
.放大型探测器内置跨阻抗放大器，可探测到100nW激光功率
.多数型号可选FC接头光纤输入
.BNC或SMA输出接头连接示波器
.针对触发应用提供TTL和模拟输出版本

主要应用：

.测量调Q激光器的脉冲宽度和查看脉冲形状
.监测锁模激光器的输出
.监测二极管激光器和外部调制CW激光脉冲的输出
.时域和频率响应测量
.触发应用使用TTL/模拟输出光电探测器
.大面积光电探测器可用作光功率计

参数指标


放大型光电探测器


放大型光电探测器也使用PIN光电二极管，但是内置高速跨阻抗放大器，可极大地改善灵密度，可测量低至100nW的光功率。放大型光电探测器的典型增益是26dB。需要注意：放大型探测器是AC耦合，低频截止是75kHz。



Si硅光电探测器




型号1, 2

上升/下降时间

响应度@830nm

带宽

有源区域(直径)

接口

ET-2000

<350ps / <350 ps

0.12mA/W

>1.0GHz

110μm x 55μm

BNC

ET-2020

<1.5ns / <1.5ns

0.6A/W

>200MHz

2.55mm

BNC

ET-2030

<300ps / <300ps

0.47A/W

>1.2GHz

0.4mm

BNC

ET-2030A

<500ps / <500ps

450V/W

30kHz-1.2GHz

0.4mm

BNC

ET-2030TTL

<300ps / <300ps

0.47A/W

DC-1.2GHz

0.4mm

BNC

ET-2040

<30ns / <30ns

0.6A/W

>25MHz

4.57mm

BNC


备注：
1.如无特别说明，所有规格是指50Ω负载下的参数。
2.型号带A表示放大型，F表示FC尾纤输入，TTL表示TTL调制输出。

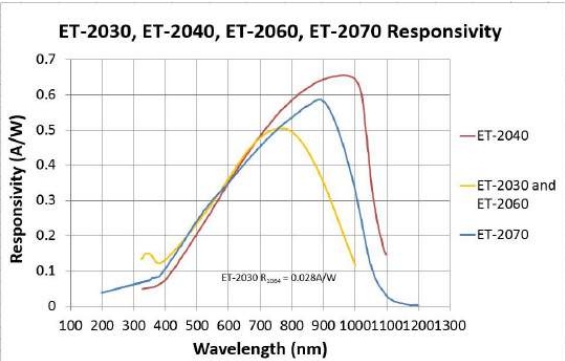

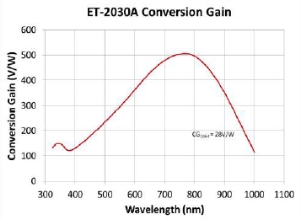

部分响应曲线





InGaAs和GaAs硅光电探测器




型号1, 2, 3

上升/下降时间

响应度

@1300nm (A/W)

带宽

有效面积直径

接口

ET-3000

<175ps / <175ps

0.9

>2.0GHz

100μm

BNC

ET-3000A

<500ps / <500ps

900V/W

30kHz-1.5GHz

100μm

BNC

ET-3000TTL

<175ps / <175ps

0.9

DC-1.2GHz

100μm

BNC

ET-3010

<175ps / <175ps

0.85

>1.5GHz

100μm

BNC

ET-3020

<6ns / <250ns

0.9

>2.5MHz

3.0mm

BNC

ET-3040

<1.25 / <3.7ns

0.9

>50MHz

1.0mm

BNC

ET-3500

<25ps / <25ps

>0.9

>15GHz

32μm

SMA

ET-3500F

<25ps / <25ps

>0.65

>15GHz

32μm

SMA

ET-3500A

<40ps / <40ps

>900V/W

20kHz-9GHz

32μm

SMA

ET-3500AF

<40ps / <40ps

>650V/W

20kHz-9GHz

32μm

SMA

ET-3600

16ps/16ps

>0.7A/W@1300nm

>22GHz



20μm

SMA

ET-3600F

16ps/16ps

>0.7A/W@1300nm

>22GHz



20μm

FC/PC

ET-4000

<20ps / <20ps

0.53@830nm

>12.5GHz

60μm

SMA

ET-4000F

<20ps / <20ps

0.38@830nm

>12.5GHz

60μm

SMA

ET-4000A

<40ps / <40ps

530V/W@830nm

20kHz-9GHz

60μm

SMA

ET-4000AF

<40ps / <40ps

380V/W@830nm

20kHz-9GHz

60μm

SMA

ET-5000

28ps / 28ps

1.30 @ 2000nm

>12.5GHz

40μm

SMA

ET-5000F

28ps / 28ps

0.95 @ 2000nm

>12.5GHz

40μm

SMA

ET-5000A

40ps / 40ps

1300 @ 2000nm

20kHz-9GHz

40μm

SMA

ET-5000AF

40ps / 40ps

950 @ 2000nm

20kHz-9GHz

40μm

SMA


备注：
1.如无特别说明，所有规格是指50Ω负载下的参数。
2.型号带A表示放大型，F表示FC尾纤输入，TTL表示TTL调制输出。
3.ET-4000系列探测器材料为GaAs.


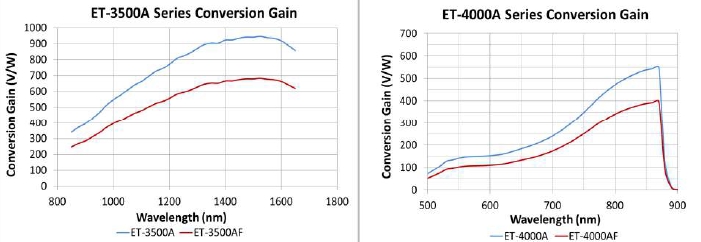

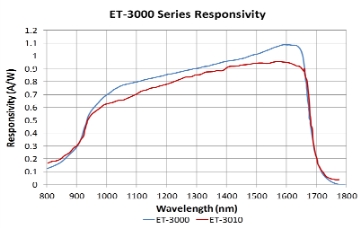

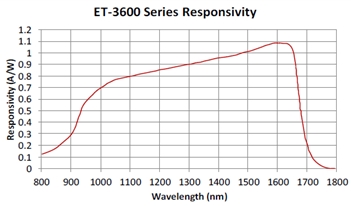

部分响应曲线





PbSe 1.5-5μm大面积功率探测器


1.5-5μmPbSe大面积功率探测器可以测量1.5μm到5.0μm的光功率，可选择增益2x或者100x，主动面积为5mm*5mm，大面积很容易对准。探测器基于光电导体，相比于热电堆响应更快，达到稳定的时间更短。



应用

 特点

.探测QCL激光器功率
.探测DFB激光器功率

.两种增益：2x或100x
.PbSe光电导体比热电堆响应更快，达到稳定的时间更短

型号

ET-6000

探测器类型

光电导体

增益

2x

100x

上升时间/下降时间

32ps/32ps

25ps/25ps

响应度（高阻抗）

>6400V/W @ 3.5μm

>3.2x105V/W @ 3.5μm

响应度（50Ω阻抗）

>3200V/W @ 3.5μm

>1.6x105V/W @ 3.5μm

电源VDC

24

24

带宽

0.02kHz-15kHz

0.02kHz-10kHz

有效面积

5mm*5mm

5mm*5mm

接受角度 (半角)

20°

20°

噪声等效功率(pW/√Hz)

400 @ 2000nm

450 @ 2000nm

输出接口

BNC

BNC
