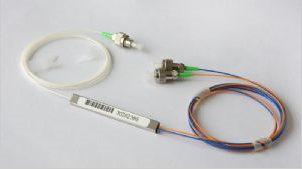

产品名称：平面波导型光分路器

产品描述：

产品简介：

平面波导型光分路器是一种基于石英基板集成波导光功率分配器件，具有体积小，工作波长范围宽，可靠性高，分光均匀性好等特点，特别适用于无源光网络（EPON，GPON等）中连接局端和终端设备并实现光信号的分路，提供1xN和2xN全系列产品，可定制适合各种场合的光分路器。

主要特点：

·低插入损耗

·偏振不敏感

·高稳定性和可靠性

·符合GR-1221和GR-1209标准

·符合ROHS标准

主要应用：

·光纤到户

·光无源网络

·移动、电信网络

·局域网、城域网

·有线电视网络

·测试设备

参数指标

参数	单位	1x2	1x4	1x8	1x16	1x32
工作波长	nm	1260 ~ 1650
光纤类型	-	Coring G657A
插入损耗	dB	3.5	7.0	10.2	13.2	16.5
插损均匀性	dB	0.4	0.6	0.8	1.0	1.1
偏振相关损耗	dB	0.1	0.1	0.1	0.2	0.25
回波损耗	dB	55	55	55	55	55
方向性	dB	55	55	55	55	55
波长损耗均匀性	dB	0.3	0.3	0.3	0.3	0.5
温度敏感性	dB	0.4	0.4	0.4	0.5	0.5
工作温度	⁰C	-40 ~ 80
器件封装尺寸	mm	40 x 4 x 4	40 x 4 x 4		50 x 7 x 4
ABS模块封装尺寸	mm	100 x 80 x 10			120 x 80 x 18
迷你-模块封装尺寸	mm	40 x 4 x 4	60 x 7 x 4		60 x 12 x 4	80 x 20 x 6

1. 以上参数均为常温下测得，不包含接头的数据。

2. 加接头损耗 +0.2dB。
