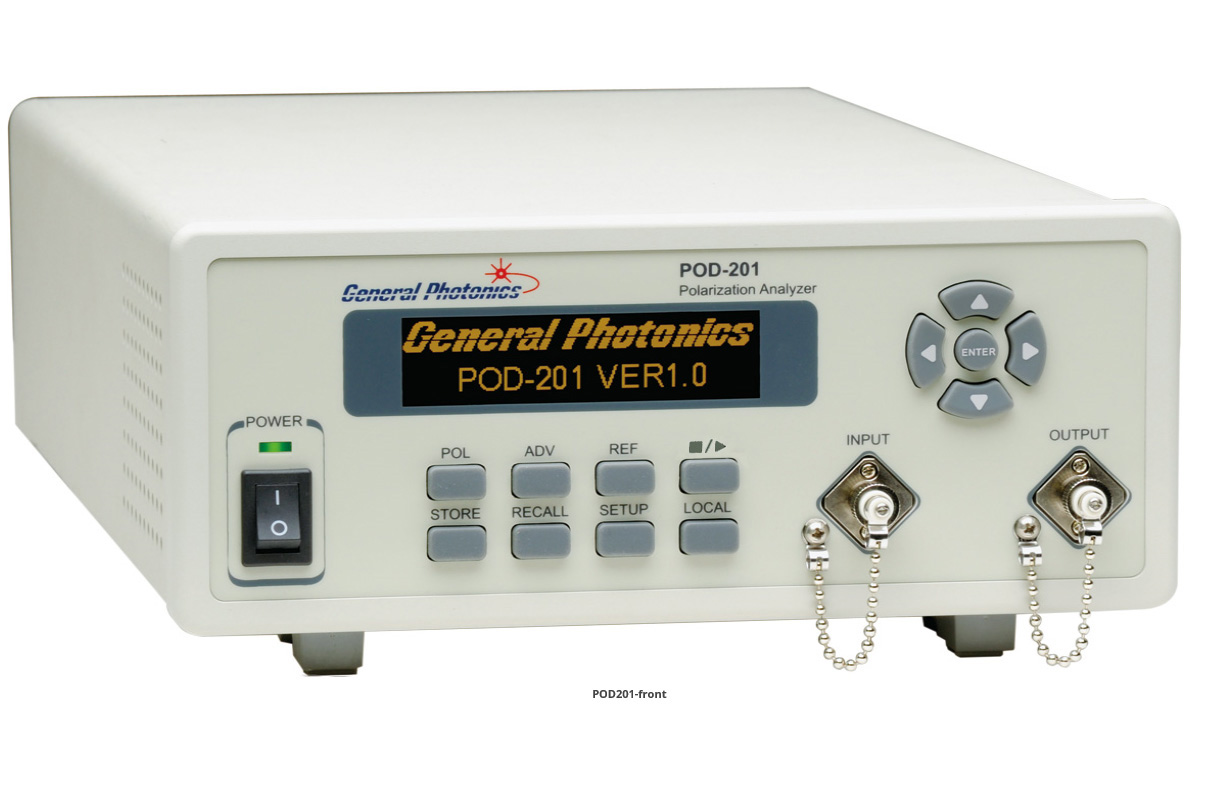

产品名称：General  Photonics高速偏振分析仪

产品描述：

产品简介：


POD-201 是一款基于 FPGA 的偏振检测仪器，用于偏振态的高速分析和监测。它采用四个通道同时获得四个 Stokes 参量，测量出输入光的瞬时偏振态（SOP）和偏振度（DOP）。通过 USB 2.0 接口就可和计算机连接使用，数据传输速率可达 30 MB/s。由于采用了高速的 FPGA， 它能轻松地监控和分析快速偏振态变化，采样率可达 2 MS/s。随机提供的 PolaView 软件可以实 时在邦加球上显示偏振态的轨迹，或者以示波器形式显示偏振态随时间的变化。与 FTC-101 光 纤温度循环器结合使用，可用来测量消光比（PER），避免了激光器与保偏光纤的对准问题。


主要特点：

.2Mbps偏振采样率

.1MHz模拟带宽

.实时邦加球显示

.连续测量和外部触发测量

.PER测量

主要应用：

.100G系统的偏振测量

.SOP/DOP分析与监控

.PMD监控及补偿

.光纤信噪比监控及测量

.保偏光纤与光源的对准

参数指标

参数

单位

指标

工作波长

nm

1480 ~ 1620  或 1280 ~ 1340

模拟带宽

MHz

1

最大采样率

Mbps

2

SOP 不确定度*

0

± 0.25 (手动校准后)



DOP 不确定度*



%

± 2 (自动校准)

± 0.5 (手动校准后)

PER 测量范围*

dB

0 ~ 40

插入损耗

dB

< 1.2

回损

dB

55

偏振相关损耗

dB

< 0.25

偏振模色散

ps

< 0.1

输入光功率

dBm

-35 ~ 10 (双通道); -45 ~ 2 (单通道)

工作温度

0C

0 ~ 40

尺寸  (H x W x L)

inch

3.5 x 8.5 x 14

* 输入功率：> -25dBm (双通道);    > -32dBm (单通道)。
