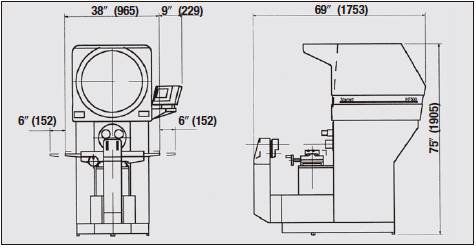

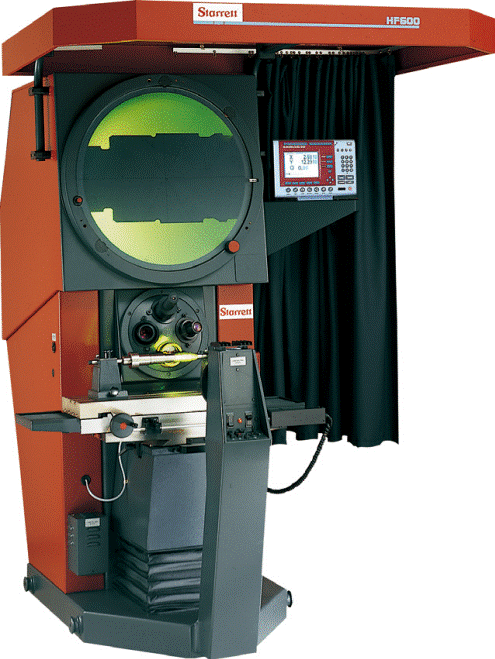

虽然只有31〞(725mm)的对角线长度，这款机器为落地式投影仪提供了紧凑设计的典范。它装备的大型重载工作台的承重量为330 lb. (150kg)。

性能特点：X和Y轴马达驱动

垂直方向正影

全部可利用的24〞(600mm)直径屏幕带精密十字刻划线及标定记号

多镜头座旋转塔轮

重载，金属结构

12〞x 8〞(300 x200mm)测量行程

选配重载16〞(400mm)X轴测量行程

3〞(75mm)对焦距离

带十子滚针轴承的表面镀镍全钢工作台

25〞x 9〞(625 x 225mm)工作台行程

双燕尾固定槽

屏幕上附带固定对胶片用的压片

330 lb. (150kg) 承重

选配重载工作台具有500 lb. (225kg)承重

双强度(高/低)，带黄/绿滤光镜的钨卤素轮廓照明

标配双通道可调式光纤表面照明可选配高强度双灯室照明

±15º 可旋转工作台

Q轴在数显控制器中显示

 .00005〞(0.001mm)分辨率的Heidenhain光栅尺

在中心安装的垂直(Y轴)光栅尺(与镜头/工件成一直线)

无螺纹设计的X轴快速松/紧装置保证了无反冲力

X和Y轴导轨槽均带有保护盖

可以选择QC-300，或QC-200控制器

或带QC5000软件的计算机系统

标配遮光顶蓬及布帘、

用于自动测量轮廓的光学传感器

10x, 20x, 25x, 31.25x, 50x 和100x的可选镜头

5x镜头可特殊订货(更换塔轮)

可选配带CNC功能的QC-5000软件

可搭配Starrett创新的OV2光学——影像头
