本公司自成立以来，自主研制了各种半导体激光器驱动电源系统，其功能满足目前市场上对半导体激光器驱动的需要。具体如下：

1. 可提供不带机壳、标准机壳、定制机壳的系统。

2. 系统可提供多种输入输出接口。

3. 系统可显示多种参数和工作状态。

4. 系统驱动方式可选：恒流/恒功。

5. 系统支持连续、单脉冲、脉冲模式。

6. 系统可选择无制冷、风冷、水冷、加热功能。

7. 系统输入电压可选，输出电压/电流可调。

8. 系统具有报警功能，可自动切换到待机状态。

本公司电源系统分标准产品和定制产品。针对半导体激光器易受静电、浪涌电流影响而损坏的特点，增加了各种保护功能，具有高稳定性、高可靠性、操作简便等特点。

安全标识及位置

以上两个安全标识符号贴于机箱的光纤输出端，表示有激光辐射。

1.2系统组成

项目 数量 备注

激光器系统 1

光纤 1

镜头 1

耦合器 无

电源线 1

信号线 无

说明书 1

1.3 系统参数

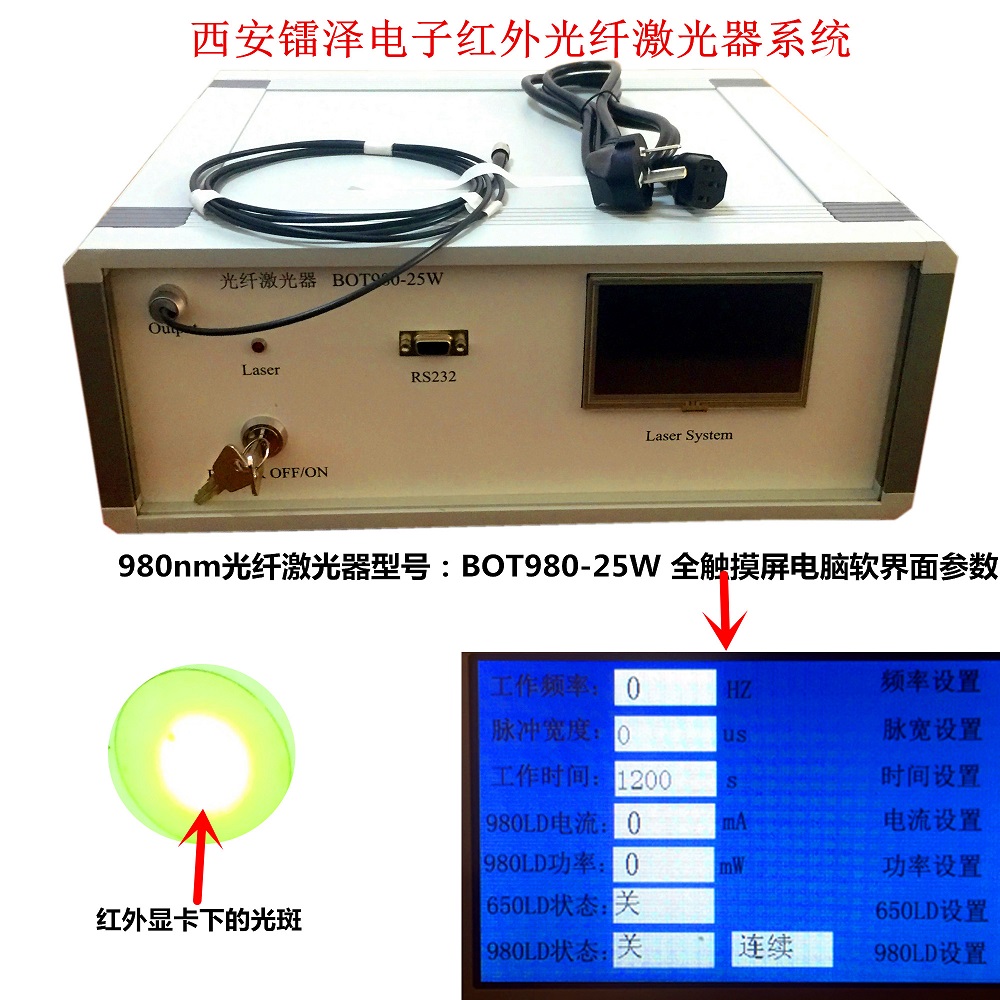

系统型号 BOT-980-25W

激光器组件参数 测试环境

激光器编号 BOT-980-25W-2020-01-02

输出功率 25W

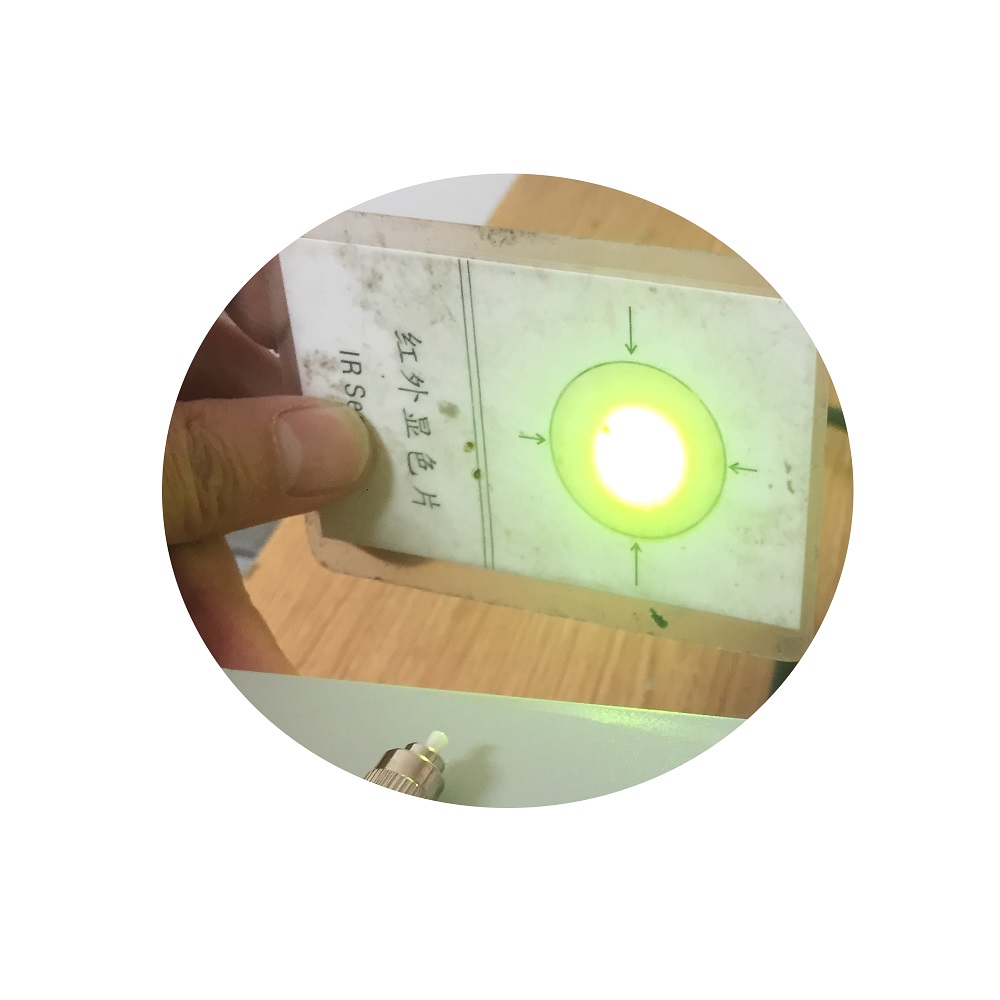

中心波长 980nm 额定输出功率

额定电流 9.6A

输出功率不稳定度 <5% 额定输出功率

连续运行时间：≥5hrs

工作温度：25℃

光纤芯径 ¨ 4μm

¨ 135μm

þ 200μm

¨ 400μm

数值孔径 ¨ 0.13

¨ 0.15

þ 0.22

¨ 0.27

连接器 ¨SMA905

þ FC

¨ FC-APC

¨无

光纤长度 300cm

光纤护套 3 mm护套

激光器控制参数

工作温度 25℃

温度稳定性 ±1℃

过温报警设置

工作模式 þ 连续

þ 脉冲

þ 单脉冲

调制频率 1Hz-20kHz 额定输出功率

工作电流 <15A

电源要求

电源输入 þ AC220V，50-60Hz

¨ AC90-220V，50-60Hz

功率损耗 < 120W

机械参数

尺寸（L×W×H） ¨307mm×295mm×135mm

¨ 380mm×373mm×156mm

þ 400mm×390mm×180mm

重量 <  8 kg

环境温度要求

工作环境温度 10～40℃

工作环境湿度 5～80%RH

储藏温度 -10～65℃

制冷要求 þ 风冷:风扇两端留出10cm空间

¨ 水冷:温度20℃-25℃

  快接头：2-Φ12进水和出水接口。

       循环水压力0.25MPa

       循环水流量7L/min
