管镜+同轴照明器组

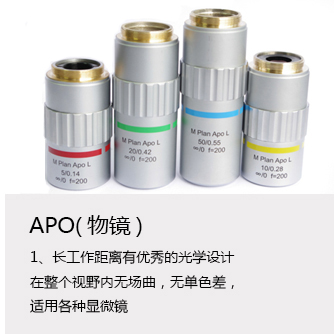

1、 长工作距离物镜
2、 长工作距离有优秀的光学设计,在整个视野内无场曲，无单色差，适用各种显微镜
| 产品特点 —— 1、采用平行光，无穷远，搭配物镜或激光聚焦镜使用,也可以镜管搭配APO物镜或激光聚焦镜使用 2、长工作距离有优秀的光学设计在整个视野内无场曲，无单色差，适用各种显微镜 3、可特别设计，专适用于近红外和近紫外，满足特殊材料成像 | 管镜参数同轴照明器 同轴照明器参数 ——型号MC-1MC-2M05-UC-32D3D | |

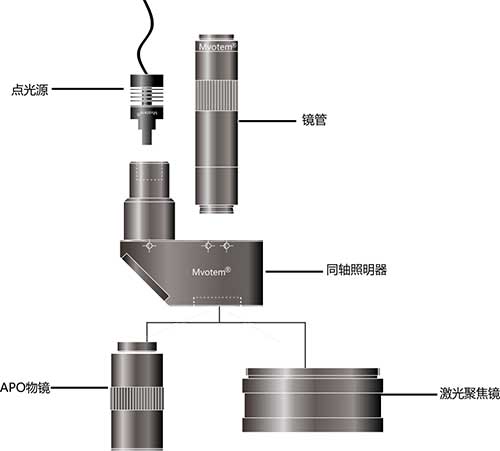

应用领域 —— | 系统搭配图 ——  管镜+同轴照明器选型组合架构图PDF下载 | |
组合搭配 ——
|
—— | |
视野对照表
——
| 倍率 | 结构 | 光学参数 | |||||||
| ... | A | B | NA | WD | Res | Fov | F | Dof | 型号 |
| 2X | 60.5(mm) | 32.5(mm) | 0.055 | 34.5(mm) | 5 | 12(mm) | 100 | 91 | MA-100F |
| 3.5X | 54(mm) | 32.5(mm) | 0.1 | 41(mm) | 2.7 | 6.8(mm) | 57.1 | 27.5 | MA-57F |
| 5X | 50(mm) | 32.5(mm) | 0.13 | 45(mm) | 2 | 4.8(mm) | 40 | 14 | MA-40F |
| 7X | 59.6(mm) | 32.5(mm) | 0.22 | 35.4(mm) | 1.25 | 0.36(mm) | 28.6 | 5.7 | MA-28F |
| 10X | 59.5(mm) | 32.5(mm) | 0.28 | 34(mm) | 1 | 3.6(mm) | 20 | 3.5 | MA-20F |
| 15X | 72.5(mm) | 32.5(mm) | 0.35 | 22.5(mm) | 0.786 | 1.6(mm) | 13.33 | 2.24 | MA-13F |
| 20X | 74.8(mm) | 32.5(mm) | 0.42 | 20(mm) | 0.7 | 1.2(mm) | 10 | 1.6 | MA-10F-42 |
| 20X | 64(mm) | 32.5(mm) | 0.28 | 31(mm) | 1 | 1.2(mm) | 10 | 3.5 | MA-10F |
| 50X | 74.5(mm) | 32.5(mm) | 0.42 | 20.5(mm) | 0.7 | 0.48(mm) | 4 | 1.6 | MA-4F |
| 50X | 81.8(mm) | 32.5(mm) | 0.55 | 13(mm) | 0.5 | 0.48(mm) | 4 | 0.9 | MA-4F-55 |
| 100X | 82.4(mm) | 32.5(mm) | 0.55 | 12.6(mm) | 0.5 | 0.24(mm) | 2 | 0.9 | MA-2F |
