MSO/DS7000系列数字示波器采用RIGOL自己研发的ASIC数字示波器处理芯片，采样率高达10GSa/s,最高存储深度可达500Mpts，带宽高达500MHz，是一款集6种仪器于一身的高性能数字示波器。MSO7000/DS7000系列数字示波器是基于RIGOL独创的UltraVision   II代技术，采用10.1英寸多点触控电容屏，具有超高的采样带宽比和存储深度、良好的显示效果、优异的波形捕获率和强大的数据分析功能，多项指标均达业界一流水平。同时提供从主机、选附件到应用软件的完备解决方案，对工控、电源、汽车电子等工业行业客户具有突出的吸引力。

产品特点

• 模拟通道带宽：1 GHz和600 MHz，可通过带宽选件升级到2 GHz（单通道和双通道模式）

• 4个模拟通道，1个EXT通道，标配16个数字通道

• 实时采样率最高达10 GSa/s

• 标配最高存储深度达500 Mpts

• 波形捕获率高于600,000个波形每秒

• 多达45万帧的硬件实时波形不间断录制和回放功能

• 集7种独立仪器于一身，包括：示波器、16通道逻辑分析仪、频谱分析仪、任意波发生器（选件）、数字电压表、6位频率计和累加器、协议分析仪（选件）

• 多达41种波形参数自动测量，更提供全内存硬件测量功能

• 多种数学运算，内置增强FFT分析和峰值搜索功能

• 标配波形直方图分析

• 独立的搜索、导航按键和事件列表

• 实时眼图和抖动分析软件（选件）

• 内置高级的电源分析软件（选件）

• 用户可定义的Quick一键快捷操作

• 10.1英寸多点触控电容屏，256级波形灰度显示，带彩色余辉

• 丰富的接口：USB Host & Device、LAN(LXI)、HDMI、TRIG OUT、USB-GPIB

• 支持Web Control远程命令控制

• 独有的在线版本升级功能

• 新颖精巧的工业设计，便捷的操作

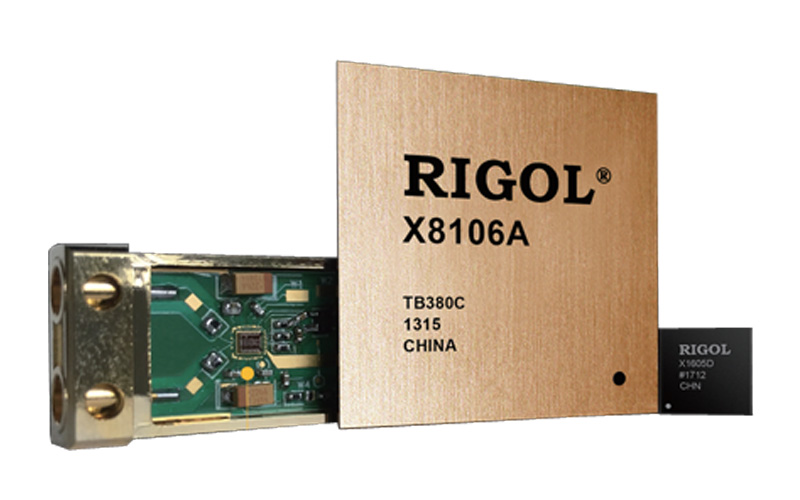

自主研制的ASIC芯片-砺出“RIGOL芯”

      MSO8000系列数字示波器使用了RIGOL自主研发的“Phoenix”（凤凰座）数字示波器芯片组，不仅获得了10GSa/s的数据采集能力，还实现了模拟前端所需的所有功能模块的高度集成，极大地提高了数字示波器的一致性和可靠性。其中1MΩ通路的输入电子衰减器，实现了快速且“安静”的档位切换；独特的电路设计，使得1MΩ模式的过载恢复时间缩短到了现有产品的0.5%。这是中国企业首次推出ASIC功能芯片，在全球电子测量仪器行业具有很高的战略意义。

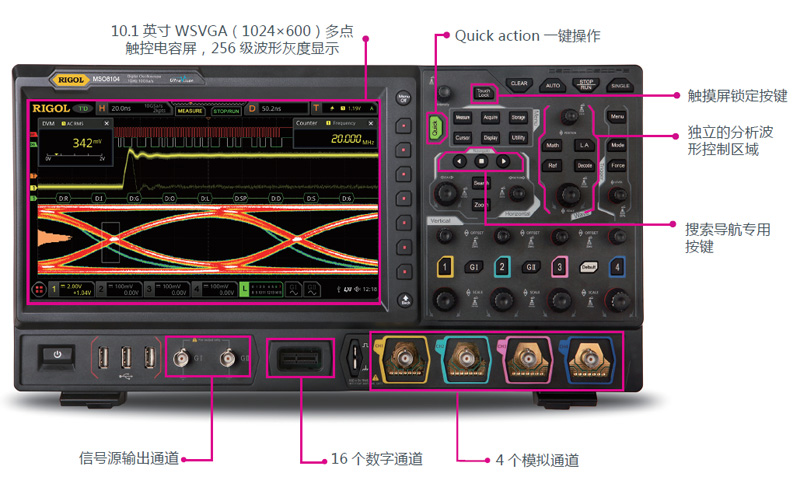

精巧便捷的工业设计—客户之心

      创新的仪器外观，双侧减薄设计，提升显示屏大小却依然保持小巧的机身，最大限度方便客户的操作和携带。

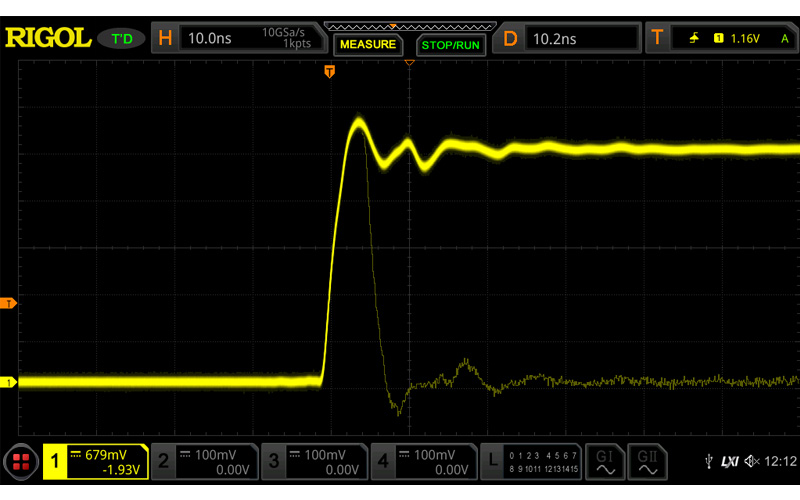

出色的带宽和采样率

       MSO8000系列数字示波器为您提供最高2 GHz模拟带宽和10 GSa/s采样率。低带宽型号随时可通过软件将带宽升级到2  GHz（单通道和半通道模式），可以确保您以最经济的方式拥有更高的信号保真度和低至100 ps的分辨率（最小时基下可达到2  ps），以查看微小的波形细节。

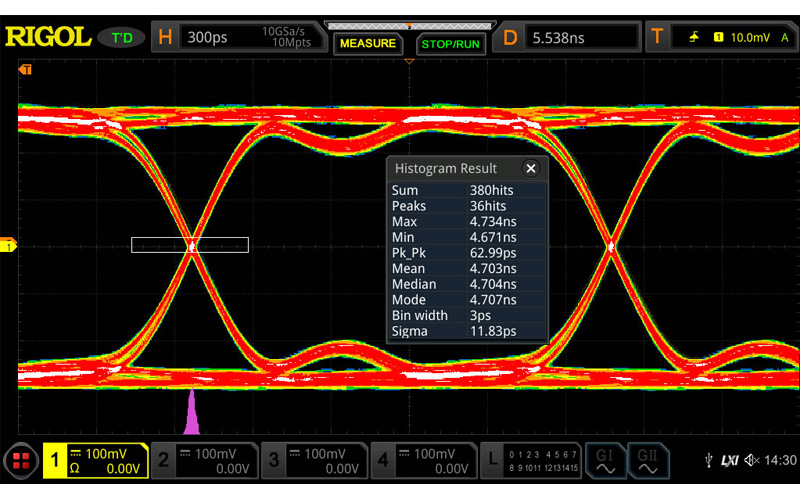

经济实用的眼图预测试

       用示波器进行眼图测量可以帮助用户直观地显示出数字信号的传输质量，从而了解系统中码间串扰的强弱，便于在系统设计中做出改善。对于经常需要对数字信号进行质量验证的场合，带有眼图功能的MSO8000数字示波器无疑是您明智的选择。

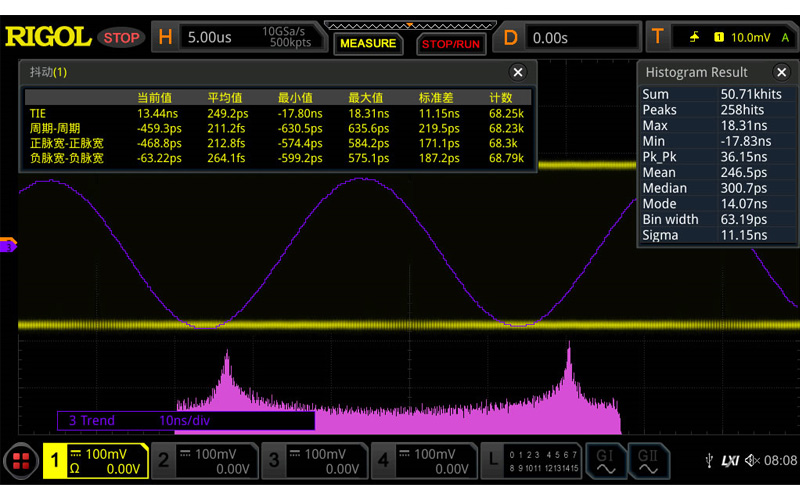

支持多样化显示的抖动分析

        为了帮助工程师轻松、便捷地找出信号中的抖动成分，MSO8000支持多样化显示的抖动分析功能。通过示波器的抖动分析功能，可以一次测量多个连续比特位并统计，高效地完成大数据量的抖动分析。再结合抖动趋势图和直方图统计，可以直观地分析抖动的性质和来源，极大地提高了工程师的工作效率。

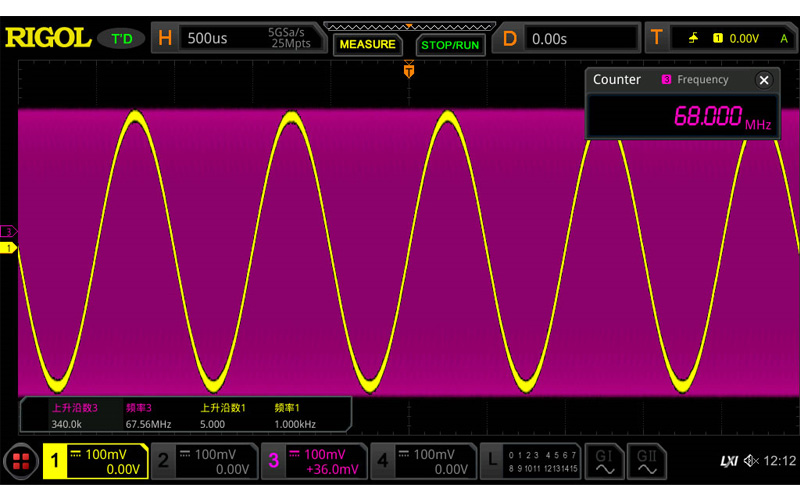

波形捕获率高达每秒60万次

       高达600,000 wfms/s 的波形捕获率，可以减少死区时间，更容易发现信号中存在的毛刺和其他偶发事件，从而极大地提高了工程师的调试效率。

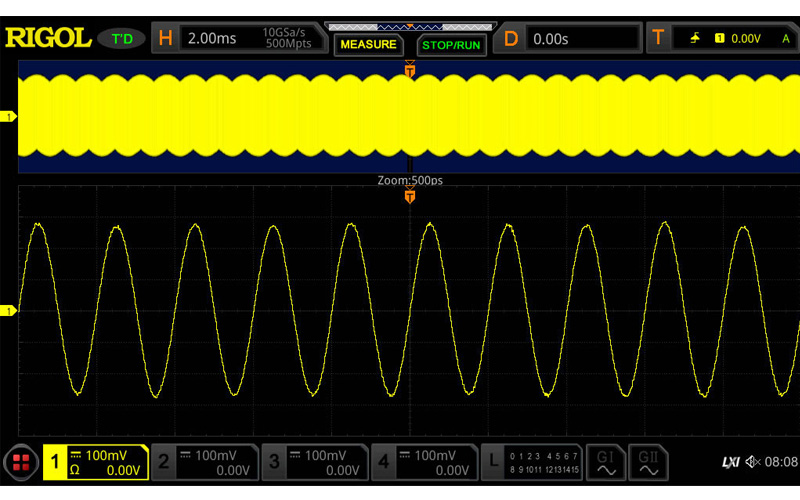

全内存硬件测量

       不再局限于屏幕上可见的波形效果，针对多周期的高频信号测试，依然能准确得到结果。

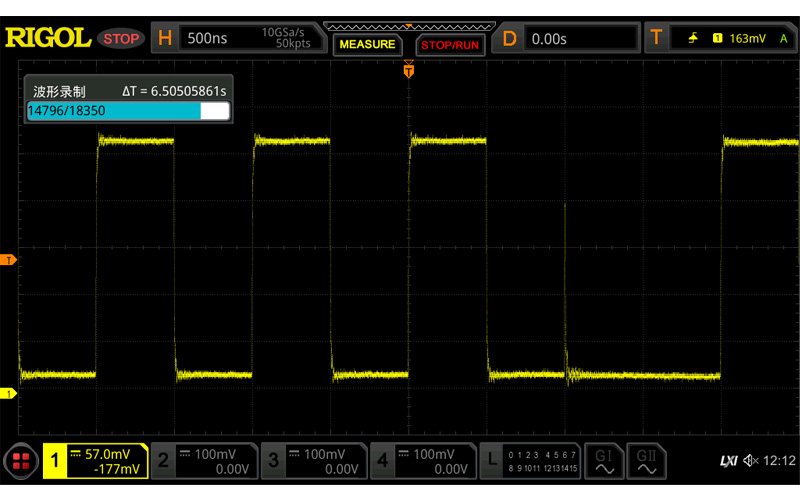

500Mpts深存储，多达45 万帧硬件波形录制

      MSO8000系列标配500Mpts的存储深度，硬件波形录制功能采用了分段存储技术，可以通过设定触发条件实现有选择性地捕获和存储用户关注的信号，并在信号上标记时间，这样既保证了捕获的高效性，又进一步扩展了波形观测的总时间。
