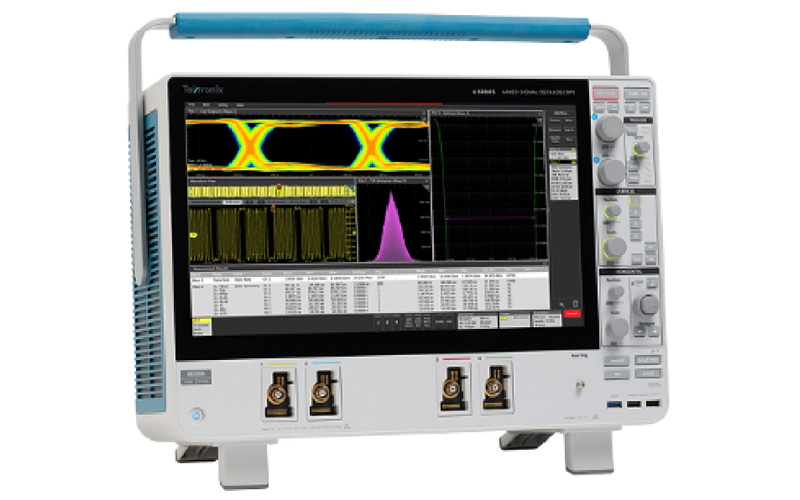

产品描述

      使用 1 GHz 至 8 GHz 的可升级带宽对现有和未来高速设计进行故障排除和验证。通过低噪声和每条通道 25 GS/s 的采样率进行准确测量，在同时打开多个通道时采样率也不会下降。

产品特点

• 4 个 FlexChannel® 输入通道

• 带宽：1 GHz、2.5 GHz、4 GHz、6 GHz、8 GHz（可升级）

• 采样率（所有模拟/数字通道）实时：25 GS/s、插补：2.5 TS/s

• 记录长度：（所有模拟/数字通道）标配 62.5 M 点、125 M 样点和 250 M 样点可选升级

• 波形捕获率：>500,000 个波形/秒

• 垂直分辨率：12 位 ADC、高分辨率模式下高达 16 位

• 标准触发类型：边沿，脉宽，欠幅脉冲，超时，窗口，逻辑，建立时间和保持时间，上升/下降时间，并行总线，顺序，可视触发辅助触发 ≤5 VRMS，50Ω，400 MHz（仅适用于边沿触发）

• 选配分析：高级抖动和眼图分析、高级功率分析

• 选配串行总线触发，解码和分析：I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN, FD, LIN, FlexRay, SENT, USB 2.0, 以太网, I2S, LJ, RJ,TDM, MIL-STD-1553, ARINC429

• 任意波形/函数发生器：50 MHz 波形生成

• 数字电压表：4 位 AC RMS、DC 和 DC+AC RMS 电压测量

• 触发频率计数器：8 位

• 显示器：15.6 英寸 (396 mm) TFT 彩色、高清 (1920 x 1080) 分辨率、容性（多触点）触摸屏

• 连接能力：USB 主控端口，USB 设备端口（1 个端口）， LAN(10/100/1000 Base-T 以太网），显示器端口，DVI-I，视频输出

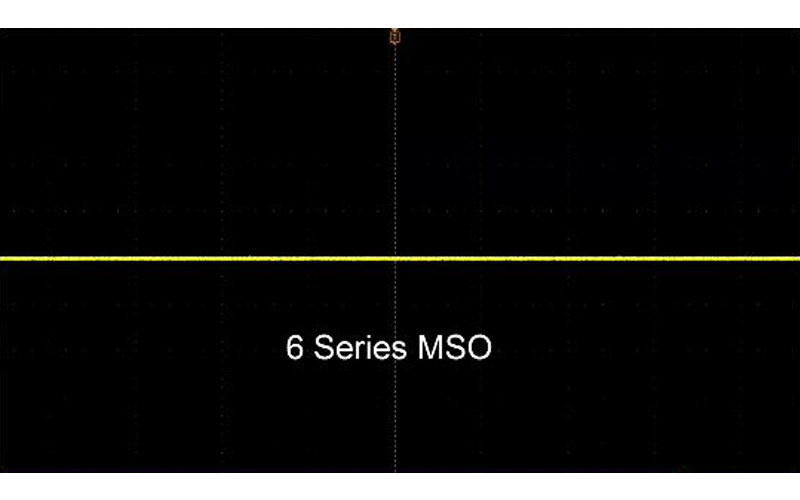

高分辨率时噪声最低

看到从未见过的信号：

• 示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声

• 4 GHz 时为 12 位分辨率，200 MHz 时高达 16 位分辨率

• 在 1mV/div 时，与传统示波器相比，噪声降低超过 75%

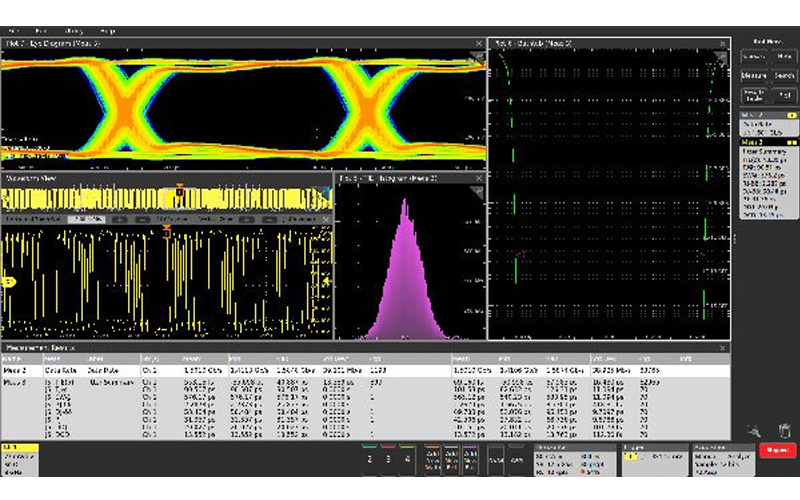

轻松进行高级测量与分析

      在 GHz 时钟与串行总线上轻松检定抖动。 通过综合高级测量，可轻松地将统计资料纳入日常工具包。 例如，对于抖动或高级功率分析，使用与例行上升时间和 rms 测量相同的拖放操作。

高级抖动分析、高级功率分析、内存分析和调试、高速串行一致性、自动化测量与趋势分析、频谱视图频域显示

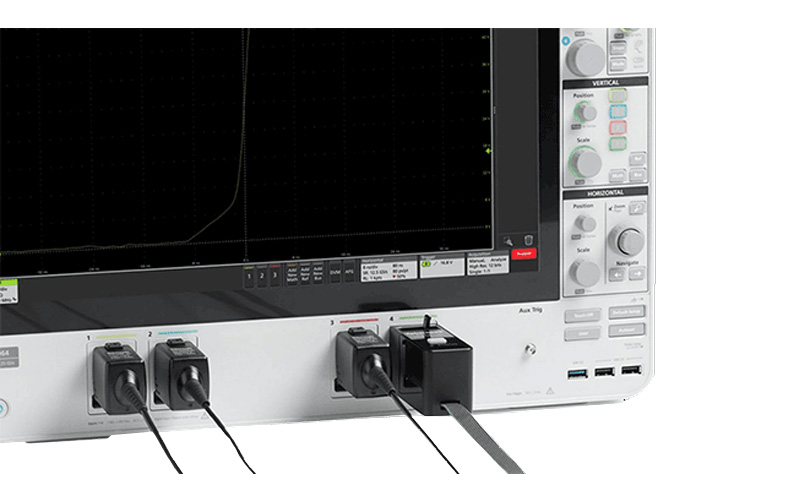

使用探头确保信号保真度

      通过四个 FlexChannel® 输入实现多种功能。 使用标配的 1 GHz、10x 探头探测电路。 可以连接高性能单端探头或者差分探头，或者通过新的 TriMode 探头实现一个探头同时进行单端和差分量测。 将 TLP058 探头连接至任意通道实现 8 路数字通道 – 最多达 32 条数字通道。

• 1 MΩ 至 50 Ω 输入阻抗

• 附带四个 1 GHz 低负载无源探头

• 新 TDP7700 系列 4、6 和 8 GHz TriMode 探头

• 新 TAP4000、TDP4000 4 GHz 单端和差分探头
