可编程直流稳压稳流电源单机输出电压范围从0~6V到0~600V,输出电流范围从0~2.6A到0~180A，包含12种型号，输出功率均为1500W,均采用标准1U机箱，便于上架使用，为客户节省空间。
产品特点
全系列提供24款机型可选，功率覆盖1500W和750W，电压电流最高600V180A
高精度及分辨率可达1mV/1mV；
低纹波噪声最小仅40mVp-p；
高亮度OLED显示屏，视角范围大，显示分辨率高；
支持LIST序列编程；
标配LAN、USB、GPIB和模拟接口，方便您系统连接;
支持两台串联四台并联，方便扩展功率，串并联使用时，与单台具有相同的动态特性;
内置可调硬件过压保护电路，响应速度更快，更加安全可靠;
抗干扰能力强，电磁兼容性好;
支持远端电压补偿，远距离使用时，也能提供高精度的输出;
1U超薄体积；
B系列可任意两款型号组合成单台双通道电源;
美观方便的前面板设计
前面板采用高亮度OLED显示屏，可同时显示电压电流预置值和回读值，按键配有指示灯，输出状态 一目了然。同时设置了粗调/细调旋钮和数字按键，电压电流设置更加快捷简单。
多重保护功能
内置可调硬件过压保护，过压值可自定义设置，当电源输出电压高于设定的保护值时，迅速将电源输出切断，与常规的软件过压保护比，硬件过压保护能更好的保护负载，使您能更加安心的使用。同时具有过流、过温保护等功能完美的保护您的负载。

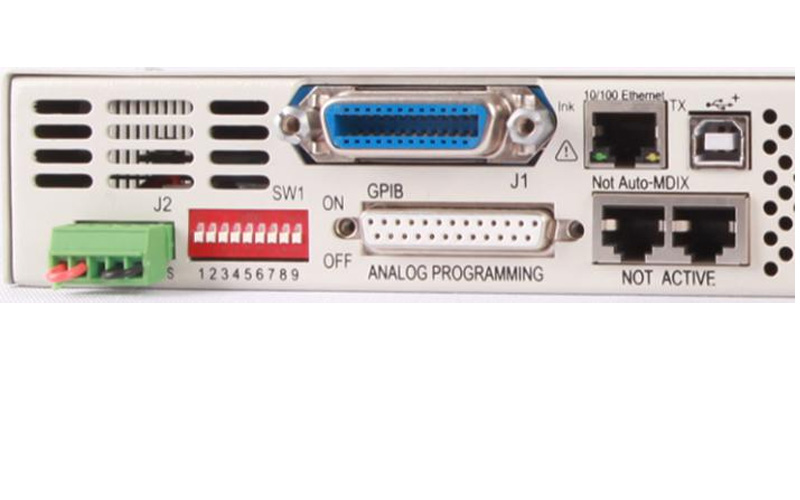

丰富的I/O接口
标配LAN、USB、GPIB和模拟通讯接口，支持标准的SPCI指令集，无需额外定制，丰富的I/O接口让您在系统测试使用时更加的方便灵活。
可灵活串并联使用
采用紧凑型（1U）机箱，提供750W和1500W可编程直流输出，6V到600V的输出电压和1.3A到180A的输出电流，满足您更高输出功率的需求，另外还可以串并联使用，支持同型号两台串联和四台并联工作，总功率可达6kW以上，极大的提高了电源的利用率。
配置选型
型号 | DH1799-1 | DH1799-2 | DH1799-3 | DH1799-4 | DH1799-5 | DH1799-6 | |
输出 | 输出功率（W） | 1080 | 1320 | 1500 | 1520 | 1500 | 1520 |
输出电压（V） | 6 | 8 | 12.5 | 20 | 30 | 40 | |
输出电流 （A） | 180 | 165 | 120 | 76 | 50 | 38 | |
恒压特性
| 源效应①（mV） | 2.6 | 2.8 | 3.25 | 4 | 5 | 6 |
负载效应②（mV） | 2.6 | 2.8 | 3.25 | 4 | 5 | 6 | |
纹波与噪声③ 单位：mV（rms） | 8 | 8 | 8 | 8 | 8 | 8 | |
纹波与噪声 单位：mV（P-P） | 60 | 60 | 60 | 60 | 60 | 60 | |
设定值精度（mV） | 0.05%F.S.+3 | 0.05%F.S.+4 | 0.05%F.S.+6.25 | 0.05%F.S.+10 | 0.05%F.S.+15 | 0.05%F.S.+20 | |
设定值分辨率（mV） | 0.72 | 0.96 | 1.5 | 2.4 | 3.6 | 4.8 | |
回读值精度（mV） | 0.1%F.S+6 | 0.1%F.S.+8 | 0.1%F.S.+12.25 | 0.1%F.S.+20 | 0.1%F.S.+30 | 0.1%F.S.+40 | |
回读值分辨率（mV） | 0.72 | 0.96 | 1.5 | 2.4 | 3.6 | 4.8 | |
恒流特性
| 源效应①（mA） | 20 | 18.5 | 14 | 9.6 | 7 | 5.8 |
负载效应②（mA） | 41 | 38 | 29 | 20.2 | 15 | 12.6 | |
纹波与噪声③ 单位：mA（rms） | 360 | 330 | 240 | 152 | 125 | 95 | |
设定值精度（mA） | 0.1%F.S+180 | 0.1%F.S.+165 | 0.1%F.S.+120 | 0.1%F.S.+76 | 0.1%F.S.+50 | 0.1%F.S.+38 | |
设定值分辨率（mA） | 21.6 | 19.8 | 14.4 | 9.12 | 6 | 4.6 | |
回读值精度（mA） | 0.1%F.S+540 | 0.1%F.S.+495 | 0.1%F.S.+300 | 0.1%F.S.+228 | 0.1%F.S.+150 | 0.1%F.S.+114 | |
回读值分辨率（mA） | 21.6 | 19.8 | 14.4 | 9.12 | 6 | 4.6 | |
保护特性 | 输出过压保护（V） | 0.5~7.5 | 0.5~10 | 1~15 | 1~24 | 2~36 | 2~44 |
输入过流保护 | 有 | ||||||
输入过压保护 | 有 | ||||||
输入过压恢复 | 有 | ||||||
输入欠压保护 | 有 | ||||||
输入欠压恢复 | 有 | ||||||
过温保护 | 有 | ||||||
工作温度及温度范围 | 0~40℃ ；25%~80%RH | ||||||
储存温度及湿度范围 | -40~60℃ ；10%~80%RH,无结露 | ||||||
仪器可靠性指标 | MTBF（0）≥8000小时 | ||||||
控制方式 | 远程/本地控制 | ||||||
通讯 | GPIB、USB、LAN（可选配RS232、RS485） | ||||||
引用指标 | GJB3947A-2009/GJB151B-2013 | ||||||
输入电源 | 85-265VAC;47-63Hz | ||||||
外形尺寸（H*W*D mm） | 44*481*475.5（不含把手） | ||||||
重量（Kg） | ≤8.6Kg | ||||||
型号 | DH1799-7 | DH1799-8 | DH1799-9 | DH1799-10 | DH1799-11 | DH1799-12 | |
输出 | 输出功率（W） | 1500 | 1520 | 1500 | 1500 | 1500 | 1560 |
输出电压（V） | 60 | 80 | 100 | 150 | 300 | 600 | |
输出电流 （A） | 25 | 19 | 15 | 10 | 5 | 2.6 | |
恒压特性
| 源效应①（mV） | 8 | 10 | 12 | 17 | 32 | 62 |
负载效应②（mV） | 8 | 10 | 12 | 17 | 32 | 62 | |
纹波与噪声③ 单位：mV（rms） | 8 | 8 | 8 | 12 | 20 | 60 | |
纹波与噪声 单位：mV（P-P） | 60 | 80 | 80 | 100 | 150 | 300 | |
设定值精度（mV） | 0.05%F.S.+30 | 0.05%F.S.+40 | 0.05%F.S.+50 | 0.05%F.S.+75 | 0.05%F.S.+150 | 0.05%F.S.+300 | |
设定值分辨率（mV） | 7.2 | 9.6 | 12 | 18 | 36 | 72 | |
回读值精度（mV） | 0.1%F.S+60 | 0.1%F.S.+80 | 0.1%F.S.+100 | 0.1%F.S.+150 | 0.1%F.S.+300 | 0.1%F.S.+600 | |
回读值分辨率（mV） | 7.2 | 9.6 | 12 | 24 | 36 | 72 | |
恒流特性
| 源效应①（mA） | 4.5 | 3.9 | 3.5 | 3 | 2.5 | 2.26 |
负载效应②（mA） | 10 | 8.8 | 8 | 7 | 6 | 5.5 | |
纹波与噪声③ 单位：mA（rms） | 75 | 57 | 45 | 35 | 25 | 12 | |
设定值精度（mA） | 0.1%F.S+25 | 0.1%F.S.+19 | 0.1%F.S.+15 | 0.1%F.S.+10 | 0.1%F.S.+5 | 0.1%F.S.+2.6 | |
设定值分辨率（mA） | 3 | 2.28 | 1.8 | 1.2 | 0.6 | 0.312 | |
回读值精度（mA） | 0.1%F.S+75 | 0.1%F.S.+57 | 0.1%F.S.+45 | 0.1%F.S.+30 | 0.1%F.S.+15 | 0.1%F.S.+7.8 | |
回读值分辨率（mA） | 3 | 2.28 | 1.8 | 1.2 | 0.6 | 0.312 | |
保护特性 | 输出过压保护（V） | 5~66 | 5~88 | 5~110 | 5~165 | 5~330 | 5~660 |
输入过流保护 | 有 | ||||||
输入过压保护 | 有 | ||||||
输入过压恢复 | 有 | ||||||
输入欠压保护 | 有 | ||||||
输入欠压恢复 | 有 | ||||||
过温保护 | 有 | ||||||
工作温度及温度范围 | 0~40℃ ；25%~80%RH | ||||||
储存温度及湿度范围 | -40~60℃ ；10%~80%RH,无结露 | ||||||
仪器可靠性指标 | MTBF（0）≥8000小时 | ||||||
控制方式 | 远程/本地控制 | ||||||
通讯 | GPIB、USB、LAN（可选配RS232、RS485） | ||||||
引用指标 | GJB3947A-2009/GJB151B-2013 | ||||||
输入电源 | 85-265VAC;47-63Hz | ||||||
外形尺寸（H*W*D mm） | 44*481*475.5（不含把手） | ||||||
重量（Kg） | ≤8.6Kg | ||||||
型号 | DH1799B-1 | DH1799B-2 | DH1799B-3 | DH1799B-4 | DH1799B-5 | DH1799B-6 | |
输出 | 输出功率（W） | 600 | 720 | 750 | 760 | 750 | 760 |
输出电压（V） | 6 | 8 | 12.5 | 20 | 30 | 40 | |
输出电流 （A） | 100 | 90 | 60 | 38 | 25 | 19 | |
恒压特性
| 源效应①（mV） | 2.6 | 2.8 | 3.25 | 4 | 5 | 6 |
负载效应②（mV） | 2.6 | 2.8 | 3.25 | 4 | 5 | 6 | |
纹波与噪声③ 单位：mV（rms） | 8 | 8 | 8 | 8 | 8 | 8 | |
纹波与噪声 单位：mV（P-P） | 60 | 60 | 60 | 60 | 60 | 60 | |
设定值精度（mV） | 0.05%F.S.+3 | 0.05%F.S.+4 | 0.05%F.S.+6.25 | 0.05%F.S.+10 | 0.05%F.S.+15 | 0.05%F.S.+20 | |
设定值分辨率（mV） | 0.72 | 0.96 | 1.5 | 2.4 | 3.6 | 4.8 | |
回读值精度（mV） | 0.1%F.S+6 | 0.1%F.S.+8 | 0.1%F.S.+12.25 | 0.1%F.S.+20 | 0.1%F.S.+30 | 0.1%F.S.+40 | |
回读值分辨率（mV） | 0.72 | 0.96 | 1.5 | 2.4 | 3.6 | 4.8 | |
恒流特性
| 源效应①（mA） | 12 | 11 | 8 | 5.8 | 4.5 | 3.9 |
负载效应②（mA） | 25 | 23 | 17 | 12.6 | 10 | 8.8 | |
纹波与噪声③ 单位：mA（rms） | 200 | 180 | 120 | 76 | 63 | 48 | |
设定值精度（mA） | 0.1%F.S+100 | 0.1%F.S.+90 | 0.1%F.S.+60 | 0.1%F.S.+38 | 0.1%F.S.+25 | 0.1%F.S.+19 | |
设定值分辨率（mA） | 12 | 10.8 | 7.2 | 4.56 | 3 | 2.3 | |
回读值精度（mA） | 0.1%F.S+300 | 0.1%F.S.+270 | 0.1%F.S.+180 | 0.1%F.S.+114 | 0.1%F.S.+75 | 0.1%F.S.+57 | |
回读值分辨率（mA） | 21.6 | 10.8 | 7.2 | 4.56 | 3 | 2.3 | |
保护特性 | 输出过压保护（V） | 0.5~7.5 | 0.5~10 | 1~15 | 1~24 | 2~36 | 2~44 |
输入过流保护 | 有 | ||||||
输入过压保护 | 有 | ||||||
输入过压恢复 | 有 | ||||||
输入欠压保护 | 有 | ||||||
输入欠压恢复 | 有 | ||||||
过温保护 | 有 | ||||||
工作温度及温度范围 | 0~40℃ ；25%~80%RH,无结露 | ||||||
储存温度及湿度范围 | -40~70℃ ；10%~80%RH,无结露 | ||||||
仪器可靠性指标 | MTBF（0）≥8000小时 | ||||||
控制方式 | 远程/本地控制 | ||||||
通讯 | GPIB、USB、LAN（可选配RS232、RS485） | ||||||
引用指标 | GJB3947A-2009/GJB151B-2013 | ||||||
输入电源 | 85-265VAC;47-63Hz | ||||||
外形尺寸（H*W*D mm） | 44*481*475.5（不含把手） | ||||||
重量（Kg） | ≤8.6Kg | ||||||
型号 | DH1799B-7 | DH1799B-8 | DH1799B-9 | DH1799B-10 | DH1799B-11 | DH1799B-12 | |
输出 | 输出功率（W） | 750 | 760 | 750 | 760 | 750 | 760 |
输出电压（V） | 60 | 80 | 100 | 150 | 300 | 600 | |
输出电流 （A） | 12.5 | 9.5 | 7.5 | 5 | 2.5 | 1.3 | |
恒压特性 | 源效应①（mV） | 8 | 10 | 12 | 17 | 32 | 62 |
负载效应②（mV） | 2.6 | 10 | 12 | 17 | 32 | 62 | |
纹波与噪声③ 单位：mV（rms） | 8 | 8 | 8 | 12 | 20 | 60 | |
纹波与噪声 单位：mV（P-P） | 60 | 80 | 80 | 100 | 150 | 300 | |
设定值精度（mV） | 0.05%F.S.+30 | 0.05%F.S.+40 | 0.05%F.S.+50 | 0.05%F.S.+75 | 0.05%F.S.+150 | 0.05%F.S.+300 | |
设定值分辨率（mV） | 7.2 | 9.6 | 12 | 18 | 36 | 72 | |
回读值精度（mV） | 0.1%F.S+60 | 0.1%F.S.+80 | 0.1%F.S.+100 | 0.1%F.S.+150 | 0.1%F.S.+300 | 0.1%F.S.+600 | |
回读值分辨率（mV） | 7.2 | 9.6 | 12 | 18 | 36 | 72 | |
恒流特性 | 源效应①（mA） | 3.25 | 2.95 | 2.75 | 2.5 | 2.25 | 2.13 |
负载效应②（mA） | 7.5 | 6.9 | 6.5 | 6 | 5.5 | 5.26 | |
纹波与噪声③ 单位：mA（rms） | 38 | 29 | 23 | 18 | 13 | 8 | |
设定值精度（mA） | 0.1%F.S+12.5 | 0.1%F.S.+9.5 | 0.1%F.S.+7.5 | 0.1%F.S.+5 | 0.1%F.S.+2.5 | 0.1%F.S.+1.3 | |
设定值分辨率（mA） | 1.5 | 1.14 | 0.9 | 0.6 | 0.3 | 0.156 | |
回读值精度（mA） | 0.1%F.S+37.5 | 0.1%F.S.+28.5 | 0.1%F.S.+22.5 | 0.1%F.S.+15 | 0.1%F.S.+7.5 | 0.1%F.S.+3.9 | |
回读值分辨率（mA） | 1.5 | 1.14 | 0.9 | 0.6 | 0.3 | 0.156 | |
保护特性 | 输出过压保护（V） | 5~66 | 5~88 | 5~110 | 5~165 | 5~330 | 5~660 |
输入过流保护 | 有 | ||||||
输入过压保护 | 有 | ||||||
输入过压恢复 | 有 | ||||||
输入欠压保护 | 有 | ||||||
输入欠压恢复 | 有 | ||||||
过温保护 | 有 | ||||||
工作温度及温度范围 | 0~40℃ ；25%~80%RH | ||||||
储存温度及湿度范围 | -40~70℃ ；10%~80%RH,无结露 | ||||||
仪器可靠性指标 | MTBF（0）≥8000小时 | ||||||
控制方式 | 远程/本地控制 | ||||||
通讯 | GPIB、USB、LAN（可选配RS232、RS485） | ||||||
引用指标 | GJB3947A-2009/GJB151B-2013 | ||||||
输入电源 | 85-265VAC;47-63Hz | ||||||
外形尺寸（H*W*D mm） | 44*481*475.5（不含把手） | ||||||
重量（Kg） | ≤8.6Kg | ||||||
注：（1）输入变化为85-132VSAC或170-265VAC
（2）负载从10%-90%变化
（3）四位半电压表，满载
