MSE系列-在线色度检测色度计
超高速微型在线色度计
活动产品型号：MSE+20mm
产品概述：

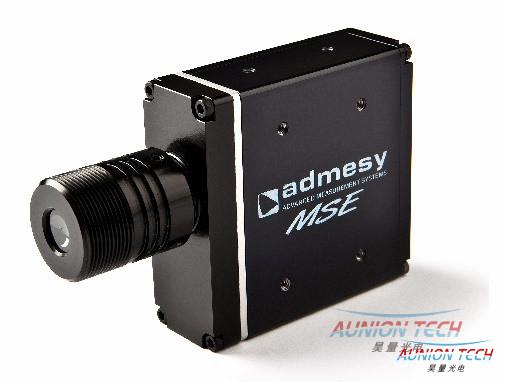

荷兰Admesy公司MSE系列色度计拥有高速和准确的色度测量能力，产品坚固稳定。MSE色度计可供使用在10mm的光斑尺寸，MSE+在10mm或20mm光斑下有更高的动态范围，此外MSE和MSE+都支持M8接口。
MSE系列色度计基于其高质量、硬件和软件的高稳定性，以及紧凑的尺寸，MSE是在线色度检测应用的优选。内置的机械快门，可用于准确的暗测量。
荷兰Admesy公司MSE系列在显示产品的在线检测中优势明显，客户的产品线或者相关的研发部门用于白点调整、均匀性、闪烁、响应时间和普通的色度质量控制
关键词：色度计,光度计,亮度计,照度计,LED显示屏检测,LCD显示屏检测,MURA检测,白点检测,显示屏坏点检测,显示屏色度监测，表面平整度检测,表面光泽度检测
产品特点：
色度测量基于CIE1931曲线响应特性
色度测量（即使在低亮度下）
色度测量XYZ, Yxy，Yu’v’
色度库可提供其它色度测试结果
快速色度测量（200次/秒@200cd/m2）
高速亮度（Y）测量（22000次/秒）
用于集成在线应用的输入、输出外部触发
集成机械快门，准确的暗态测量
基本规格参数：
探测器 | 采用XYZ干涉滤波片的3个硅光二极管 | 重量 | 250 g |

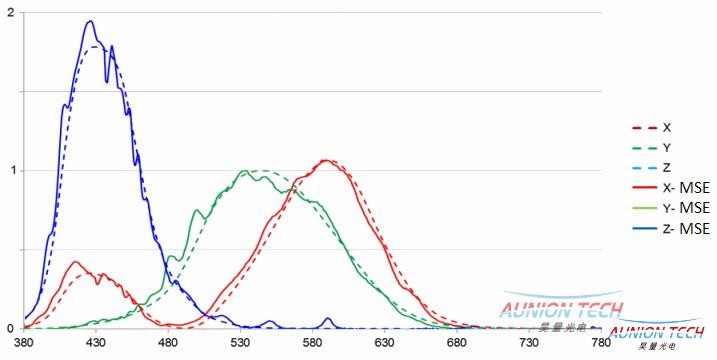

光谱响应 | 接近CIE1931色度匹配曲线 | 安装 | 12个M3螺丝固定四周 |
测量参数 | XYZ,Yxy，Yuv，CCT（校准色彩温度），DWL（主波长），Flicker，响应时间 | 接口 | USB2.0, RS232，Trigger In or out |
尺寸 | 63×24×65mm （不包含透镜系统） | 供电 | USB |
测量参数：（10mm透镜规格）
测量系统 | |||
光学系统 | 接收角度 5°（±2.5°） | ||
测量光斑尺寸 | 10mm@50mm工作距离；12mm@100mm工作距离 | ||
颜色测量速度 | 色度测量速度：7ms以上，16mm@150cd/m2 亮度测量速度：22000次/秒 | ||
色度计规格 | |||
参数 | F3dba | ||
Gain 1 | DC-500 HZ | ||
Gain 2 | DC-500 HZ | ||
Gain 3 | DC-500 HZ | ||
色度计规格 | |||
参数 | 范围 | 准确性 | 重复性 |
分辨率 | 15 bit for X,Y,Z | ＞ 78dB | |
亮度 | 0.05cd/m2 – 15000cd/m2; 积分时间 1ms – 5 s 之间； | ±4%测量值 | Y:±0.3% for Y at 0.1cd/m2 |
Y:±0.15% for Y at 1cd/m2 | |||
Y:±0.08% for Y at 5cd/m2 | |||
Y:±0.06% for Y at 150cd/m2 | |||
色度x,y | ±0.001（校准后） | x,y:±0.003 for Y at 0.1cd/m2 | |
x,y:±0.001 for Y at 1cd/m2 | |||
x,y:±0.0005 for Y at 5cd/m2 | |||
x,y:±0.0002 for Y at 150cd/m2 | |||
测量速度 | 1次/秒（0.1cd/m2） | ||
2-5次/秒（1cd/m2） | |||
5-10次/秒（5cd/m2） | |||
10-50次/秒（150cd/m2）； | |||
对比度测量 | ＞200,000 | ±5% | ±5% |
Flicker (contrast method) | 10cd/m2或更高亮度 | ±2dB | ±1dB |
Flicker (JEITA method) | ±2dB | ±1dB | |
操作温度 | 10-35℃ | ||
快门寿命 | 高于100万次 | ||
快门速度 | 70ms~120ms | ||
更多详情及参数请联系我们，
或访问上海昊量光电官网，搜索色度计下载相关数据单。
