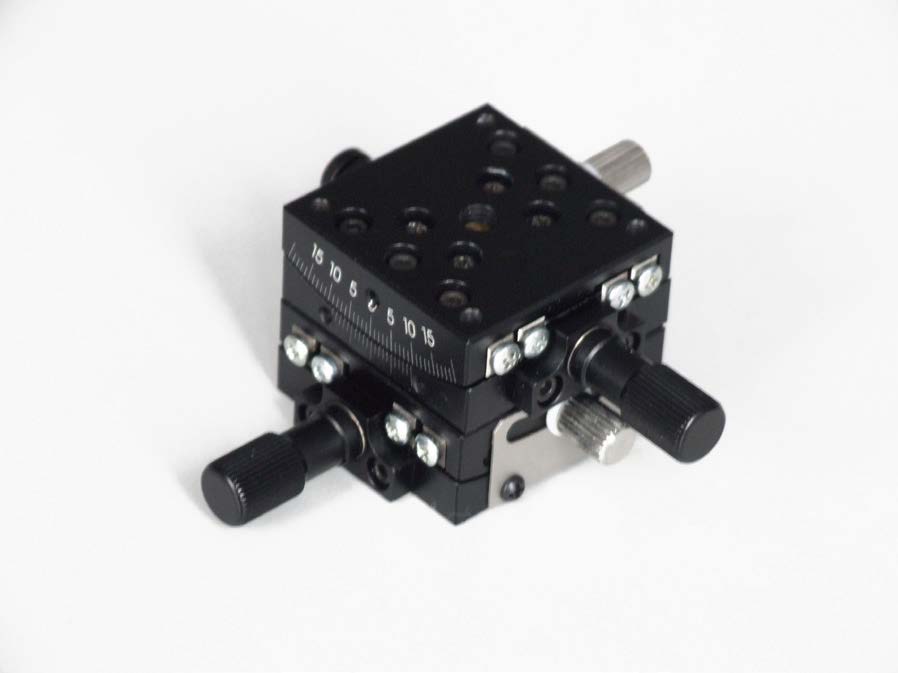

高精密手动摆动滑台KSMG系列说明：
KSMG 系列产品是卓立汉光开发的手动摆动滑台，该系列产品主体材料采用优质铝合金，使用弧形V 型滚珠导轨导向，蜗轮蜗杆驱动，台面运行平稳可靠。该系列产品适合于较高精度的手动调整领域。
特点：
• 采用弧形V型滚珠导轨，运动舒适，负载能力强、耐用性好
• 精加工导轨安装面，保证了产品的高灵敏度、高运动精度
• 主体材料为2024铝合金，表面氧化黑处理，强度较高、耐磨性好、外形美观
• 蜗轮蜗杆驱动，传动比大，带自锁功能
• 可独立使用，也可成对使用
• 产品尺寸丰富、交货期短、配套性好、性价比高

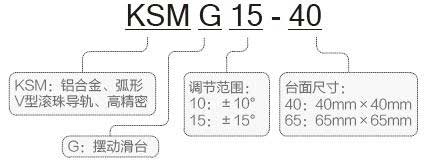

命名规则：
高精密手动摆动滑台KSMG系列选型表：
| 型号 | KSMG10-40 | KSMG15-40 | KSMG10-65 | KSMG15-65 |
| 行程(°) | ±10 | ±15 | ±10 | ±15 |
| 设计中心高度(mm) | 57 | 40 | 75.5 | 50 |
| 台面尺寸(mm) | 40×40 | 65×65 | ||
| 厚度(mm) | 17 | 25 | ||
| 导轨 | 弧形V型滚珠导轨 | |||
| 驱动方式 | 蜗轮蜗杆 | |||
| 传动比 | 320:1 | 235:1 | 352:1 | 252:1 |
| 主体材料及表面处理 | 铝合金，黑色阳极氧化处理 | |||
| 自重(Kg) | 0.15 | 0.15 | 0.42 | 0.42 |
| 旋转中心跳动(µm) | ≤60 | ≤40 | ||
| 刻度最小读数(°) | 0.01 | |||
| 手轮旋转一周调整角度(°) | ≈1.13 | ≈1.53 | ≈1.02 | ≈1.43 |
| 中心负载(Kg) | 3 | 5 | ||
